Español

�

� ��

��

�

��

�

��

�

��

�

��

�

� ��

��

�

��

�

��

�

��

�

��

� ��

��

�

��

�

��

�

��

�

��

� ��

��

�

��

�

��

�

��

�

��

�

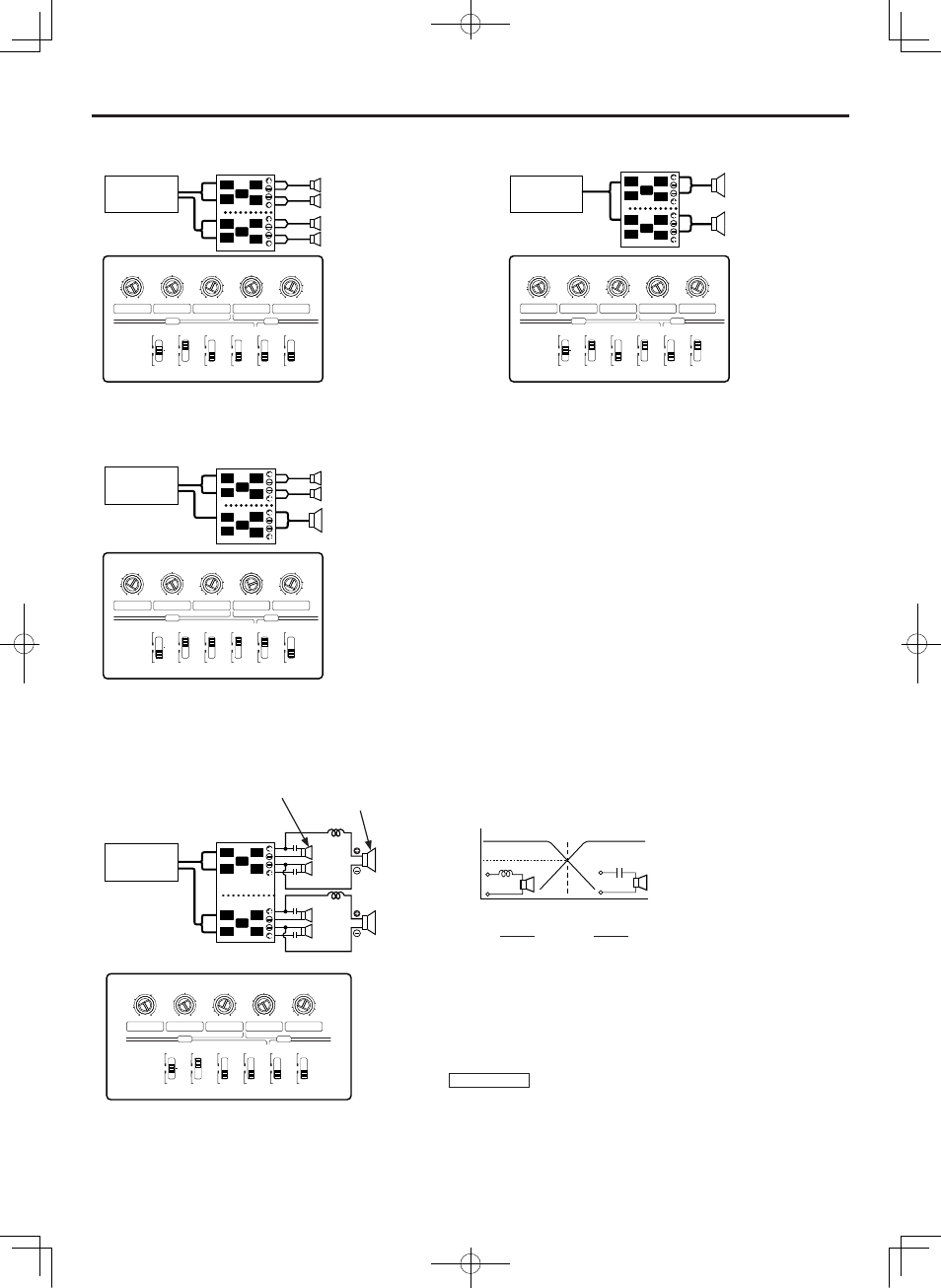

Ejemplos del sistema



Tri-modo

Aparato

Central

(Paso alto)

Altavoz de subgraves

(L + R) (Puenteada)

Propiedades de las bobinas y de los capacitores

Método de división de bandas de frecuencias utilizando una bobina y un capacitor …

en el caso de una inclinación de 6 dB/octava

0 dB

-3 dB

Bobina (L):

Deja paso a las bajas frecuencias y

bloquea las altas frecuencias. (Paso bajo)
Capacitor (C):

Deja paso a las altas frecuencias y

bloquea las bajas frecuencias. (Paso alto)

Frecuencia de cruce

Frecuencia

159000

C= (µF)

fc × R

159 x R

L= (mH)

fc=Frecuencia de cruce (Hz)

R=Impedancia de altavoces (Ω)

Ejemplo:

Cuando sea necesario ajustar una frecuencia de cruce de 120 Hz utilizando altavoces
con una impedancia de 4 ohmios.

Prepare una bobina y un capacitor de venta en el comercio del ramo que tengan unas

especificaciones nominales lo más parecidas a los resultados calculados en la fórmula

de arriba. Las especificaciones nominales del capacitor deberán ser lo más parecido

posible a 331,25 (µF), y las especificaciones nominales de la bobina deverán ser lo más

parecido posible a 5,3 (mH).

PRECAUCIÓN

• Si se desea conectar en puente un altavoz, la impedancia del altavoz no debe ser

inferior a 4 ohmios.Conectar un altavoz con una impedancia inferior a 4 ohmios

pueden estropear el aparato.

• Asegúrese de conectar los capacitores a los altavoces por los que pasarán las altas

frecuencias. No conectar los capacitores o hacerlo de manera deficiente resultará en

una caída de la impedancia de combinación con el subwoofer.

• Asegúrese de que la tensión soportada y la capacidad nominal de corriente de los

capacitores (C) y bobinas (L) sean suficientes.

Aparato

Central



Sistema de 4 canales



Sistema de 2 canales de alta potencia



Sistema de 2 canales + Altavoz de subgraves

Aparato

Central

Aparato

Central

Altavoz derecho

(Puenteada)

Altavoz izquierdo

(Puenteada)

Altavoz de subgraves

(Puenteada)

Altavoz derecho (Paso alto)

Altavoz izquierdo (Paso alto)

Altavoz delantero derecho

Altavoz delantero izquierdo

Altavoz trasero derecho

Altavoz trasero izquierdo
