Karcher K 5.540 - Manual (Page 48)

48
Español

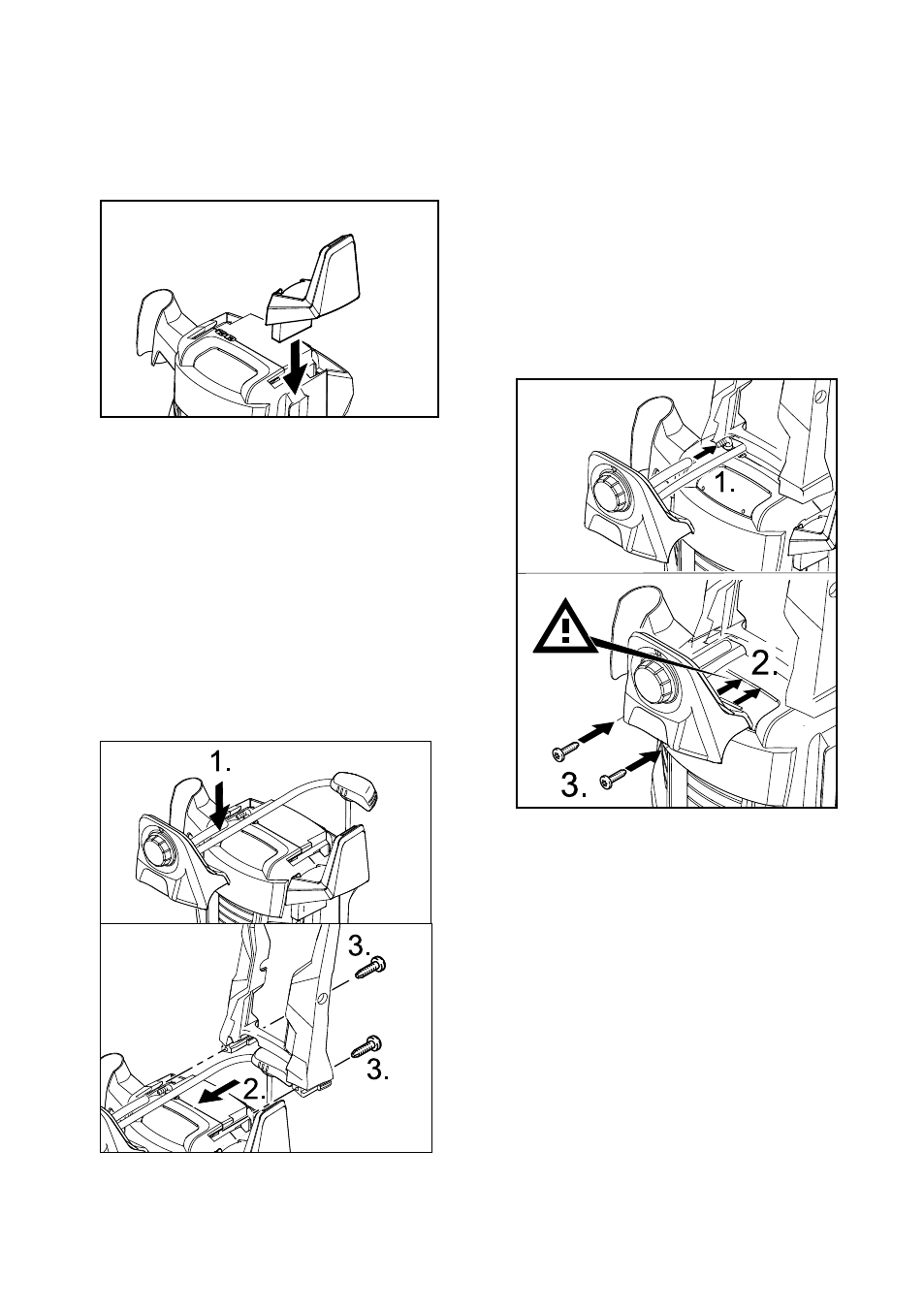

 PASO 3:
Presionar el gancho de almacenamien-
to y encajar en la posición superior.
Antes de montar el asa, tiene que colo-
car los tubos del regulador de deter-
gente entre el asa y el cuerpo de la
máquina.
 PASO 4:
Sujetar la manguera de detergente
en la guarnición como se indica
más abajo.
Insertar el asa de transporte en la
guía y asegurar con dos tornillos.
 PASO 5:
Insertar el tubo de succión de deter-
gente en la guarnición de la manguera.
Colocar el regulador de dosifica-
ción y fijar con los dos tornillos.
Indicación: A la hora de realizar el
montaje, procurar que las lengüetas
del regulador de dosificación queden
fijadas en las ranuras de la carcasa.
 PASO 6:
Desplazar el extremo libre de la
manguera de alta presión enrollada
por las ranuras del regulador de do-
sificación.
Colocar el tambor de la manguera
en los alojamientos del asa de
transporte.
Insertar el eje de la manivela en las
guías.
Montar el gancho de almacenamien-
to del cable de alimentación de red
Montar el asa de transporte
Montar el regulador de dosificación
de detergente
Montar el enrollador de mangueras
de alta presión
