29
INSTALLATION
VEUILLEZ LIRE LES INSTRUCTIONS AU COMPLET AVANT DE DÉBUTER
Calculs avant l’installation
Pour faire les calculs avant l’installation, veuillez vous référer au TABLEAU 1. (Tous les calculs sont en
pouces.)

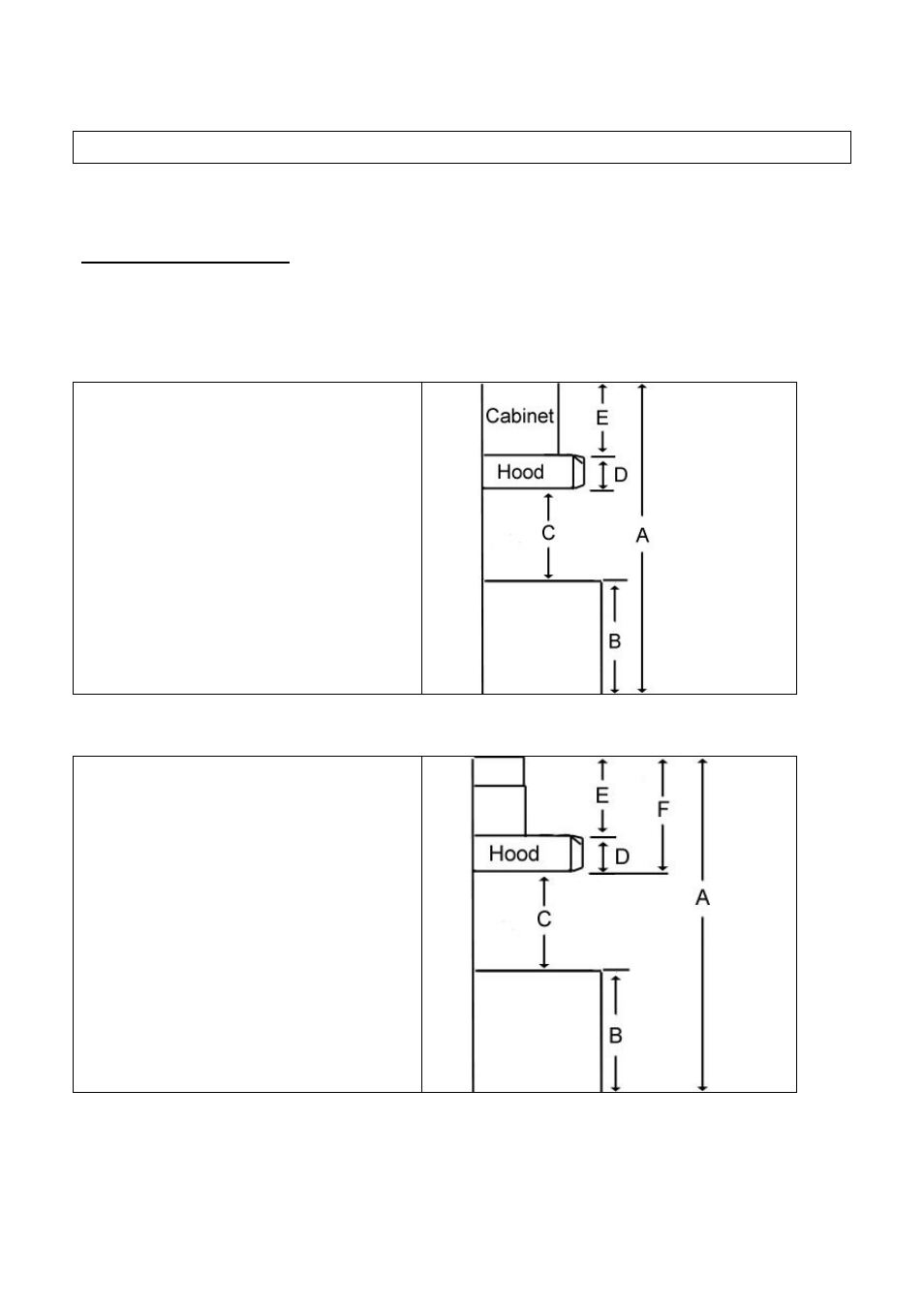

- SOUS L’ARMOIRE -
TABLEAU 1
A = Hauteur du plancher au plafond
B = Hauteur du plancher au dessus du
comptoir (Standard : 36”)
C = Hauteur préférée du dessus du
comptoir au bas de la hotte
(Recommandé 27" à 30")
D = Hauteur de la hotte
E = Hauteur de l’armoire
Cabinet – Armoire
Hood = Hotte
- AUTONOME (AVEC ENVELOPPE DE CONDUIT EN OPTION) -
TABLEAU 2
A = Hauteur du plancher au plafond
B = Hauteur du plancher au dessus du
comptoir (Standard : 36”)
C = Hauteur préférée du dessus du
comptoir au bas de la hotte
(Recommandé 27" à 30")
D = Hauteur de la hotte
E = Hauteur de l’enveloppe de conduit [F
– D]
F = Hauteur de l’installation de la hotte
[A – (B+C)]
