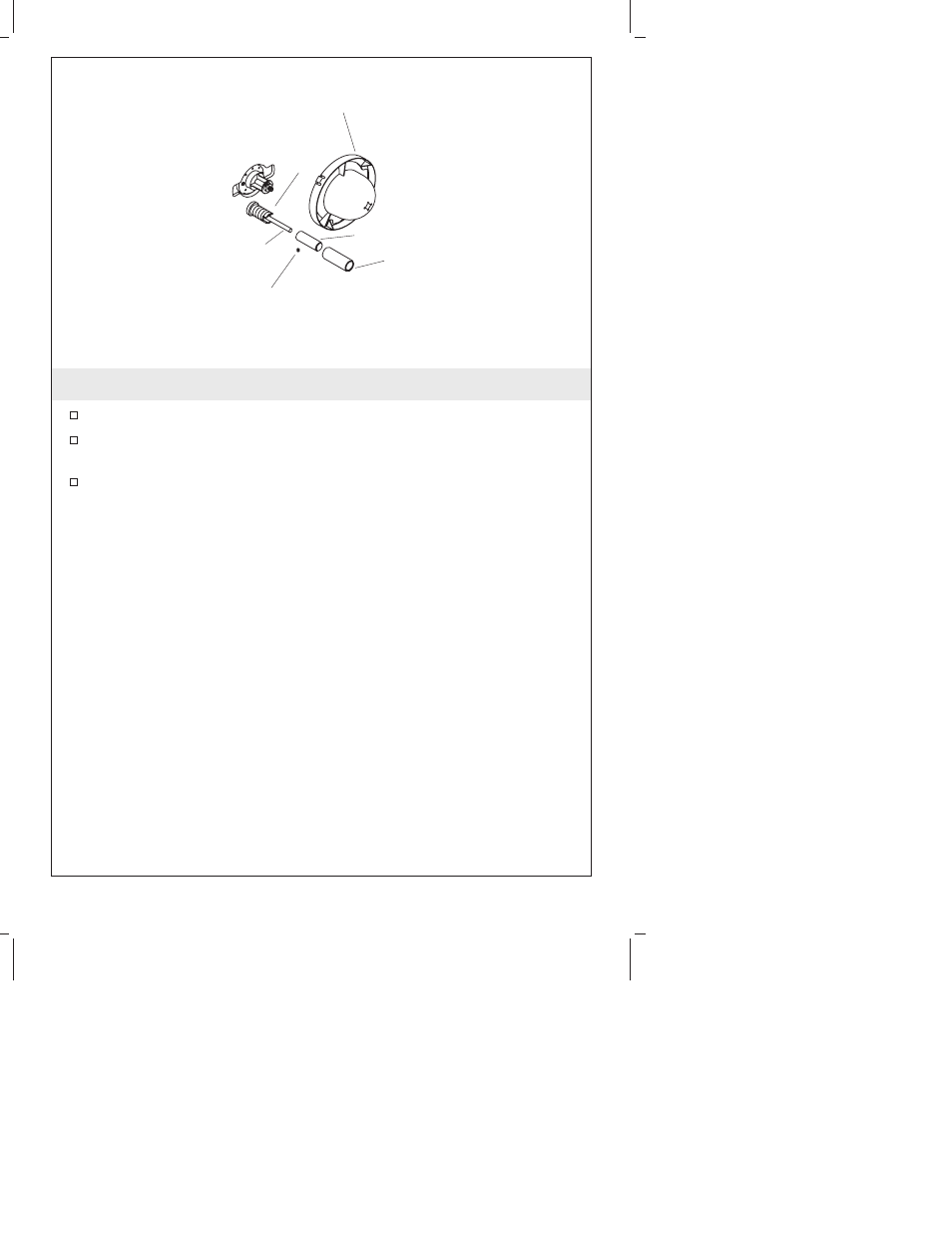

4. Ensemble inverseur
Retirer et jeter le renfort en plâtre et/ou dôme, s’il est installé.
Positionner l’actionneur sur la tige d’inverseur. Serrer la vis de
retenue.
Glisser le guide sur l’actionneur et le visser sur la tige de
l’inverseur.
Guide
Vis de retenue
Interrupteur
Ensemble inverseur
Tige de la
valve
Tige
d'inverseur
Jeter le renfort en
plâtre avec dôme.
1025255-2-C
Français-8
