10
AMPLIFICADOR IX
woofer
woofer
señal de
entrada señal de
salida

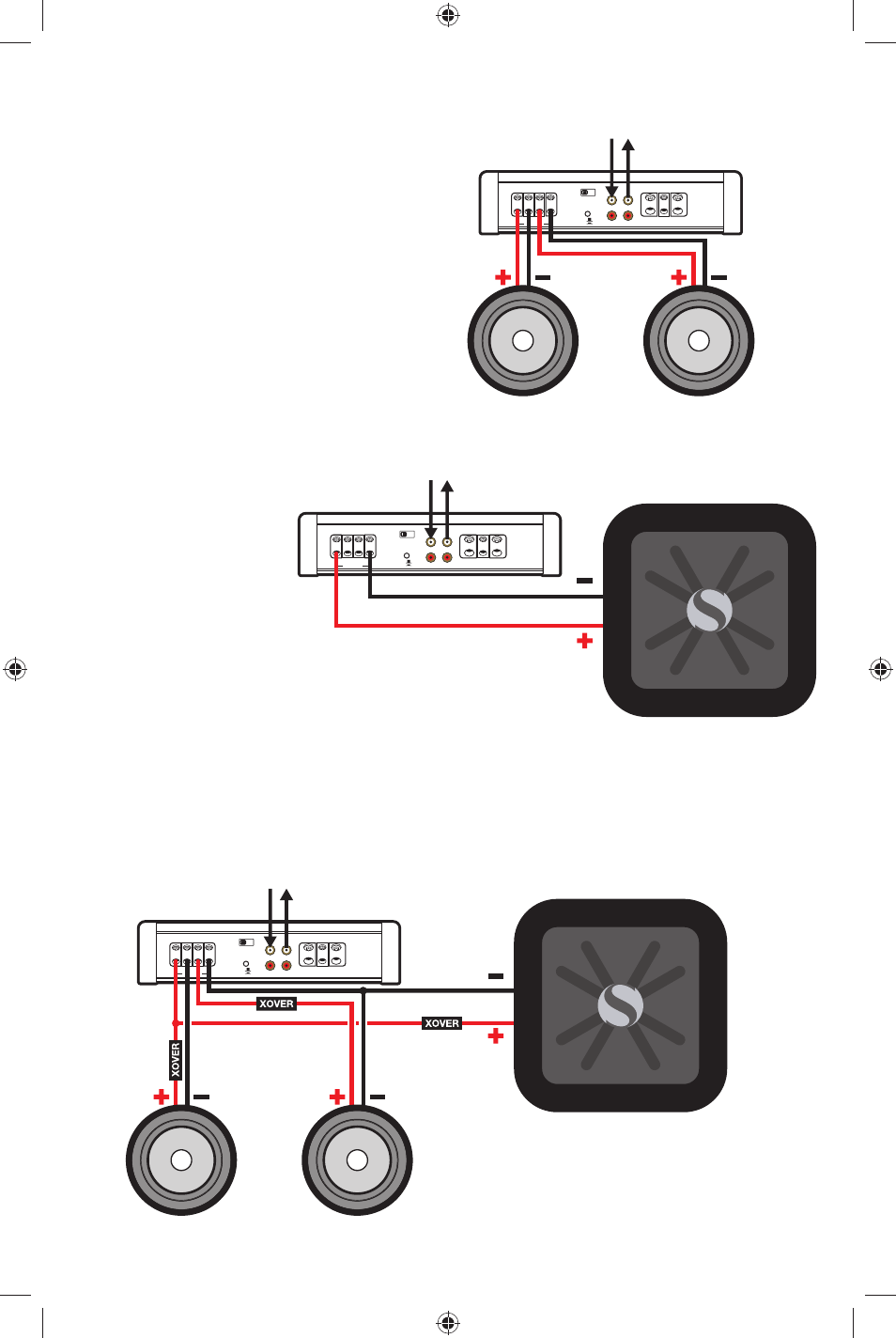

FUNCIONAMIENTO ESTEREOFÓNICO
impedancia mínima de 2 ohmios por canal
FUNCIONAMIENTO EN
PUENTE (MONOFÓNICO)
impedancia mínima de 4 ohmios
en puente
FUNCIONAMIENTO SIMULTÁNEO EN ESTEREOFÓNICO Y MONOFÓNICO
impedancia mínima de 4 ohmios en monofónico y 2 ohmios por canal en estereofónico
simultáneamente
INPUT
LEVEL
LO
HI
INPUT
L
R
OUTPUT POWER SPEAKERS
GND L+ L– R+ R– REM +12V
AUTO TURN ON
12V DC AUDIO
OFFSET
BRIDGED
L+ R–
INPUT
LEVEL
LO HI
INPUT
L
R
OUTPUT POWER SPEAKERS
GND L+ L– R+ R– REM +12V
AUTO TURN ON
12V DC AUDIO OFFSET
BRIDGED
INPUT
LEVEL
LO HI
INPUT
L
R
OUTPUT POWER SPEAKERS
GND L+ L– R+ R– REM +12V
AUTO TURN ON
12V DC AUDIO OFFSET
BRIDGED
Crossover
de pasaaltas
Crossover
de pasaaltas
Crossover
de pasabajas
señal de entrada señal de salida
señal de entrada señal de salida
