33

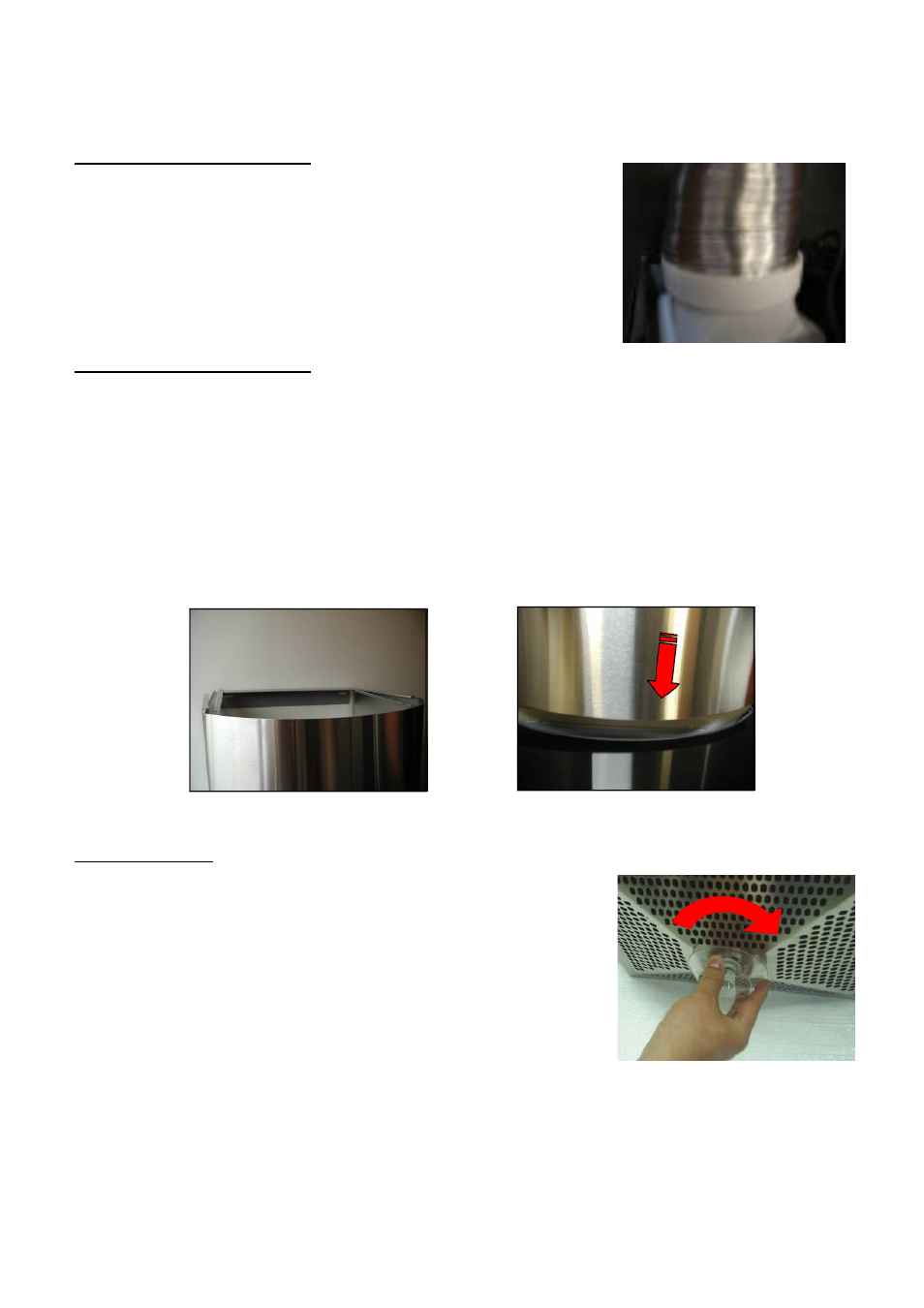

Installation du couvre-conduit
19. Utilisez un tuyau de 7" rond d’aluminium ou d’acier pour
connecter le registre de plastique à la hotte et à la canalisation.
20. Utilisez du ruban adhésif entoilé pour rendre tous les joints
imperméables et étanche à l’air. Assurez-vous que le tuyau est
dans le sillon du registre de plastique. Voir photo 14.
Installation du couvre-conduit
21. (Sautez à l’étape 22 ou 23 si vous utiliser le système de recirculation.Vous n’aurez pas
besoin du support de fixation pour couvre conduit) Marquer l'emplacement à niveau du
support de fixation du couvre-conduit à l'aide des références du Tableau 1 ainsi que des
mesures à la page 39.
22. Attacher solidement le support de fixation du couvre-conduit au mur avec deux vis (non
fournies). Voir photo 15. S'assurer que toutes les vis sont bien serrées .
23. Accrocher le couvre-conduit intérieur au support de fixation du couvre-conduit et relâcher le
couvre-conduit extérieur pour qu'il s'appuie sur la hotte comme illustré aux photos 15 &16.
Assemblage final
24. Tourner le récipient à graisse dans le sens des aiguilles de
l’horloge pour l’installer. Voir photo
25. Démarrer la hotte par la commande marche/arrêt. Vérifier le
fonctionnement de toutes les lampes et du ventilateur.
26. Remettre ce manuel au propriétaire pour consultation future.
Photo 15
Photo 16
Photo 14
Photo 17
