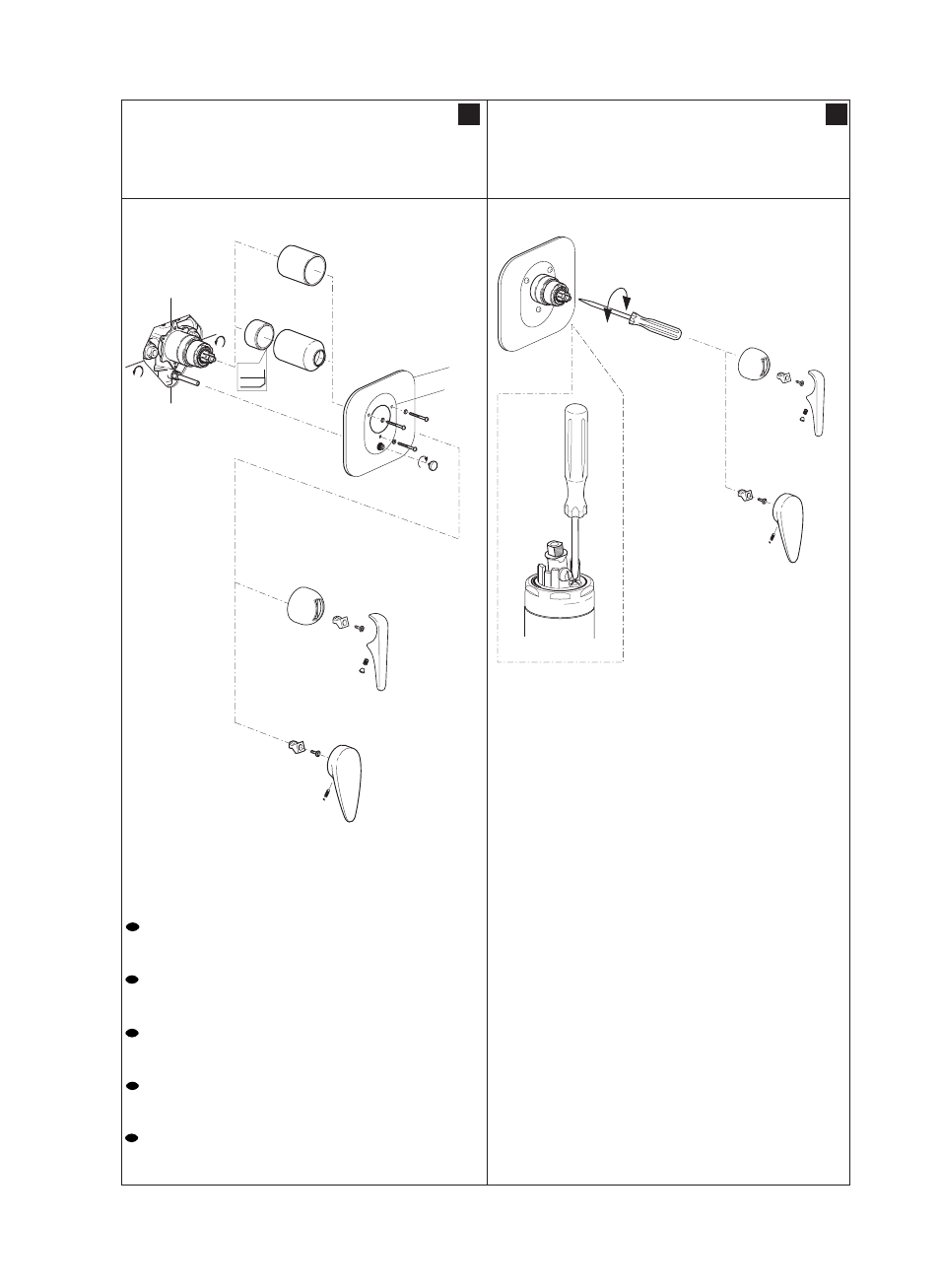

Montage des Fertigmontagesets
Assemblage du jeu de montage finale
Set di montaggio finito
Set de montaje acabado
Installation of the final assembly set
3
Mengenbegrenzung
Limitation du débit
Limitation della portata
Limitación del caudal
Limitation of faucet outflow
4
D
➂
➁
➀
Absperrventile öffnen.
Torx 20-Schlüssel oder Schraubenzieher Nr. 4 verwenden.
Schraube wenn nötig kürzen.
Ouvrir les robinets d’arrêt
Utiliser une clé Torx 20 ou un tournevis N° 4.
Vis si utile raccourcir.
Aprire le valvole di intercettazione.
Impiegare una chiave Torx 20 o un cacciavite n. 4.
Se necessario accorciare la vite.
Abra la válvula de cierre.
Use la llave Torx.
Acortar el tornillo en caso necesario.
Open shut-off unions.
Use Torx 20-key or no. 4 screw driver.
If lower installation screw bottoms out on rough it should be trimmed to
length required.
F
➂
➁
➀
➂
➁
➀
I
SP
E
➂
➁
➀
➂
➁
➀
➀
➀
➂
S 3
KWC DOMO
KWC FORMA
KWC ORCINO
➁
➁
➁
S 3
S 3
Kreuzschlitz-Schraubenzieher
Philips screw driver
