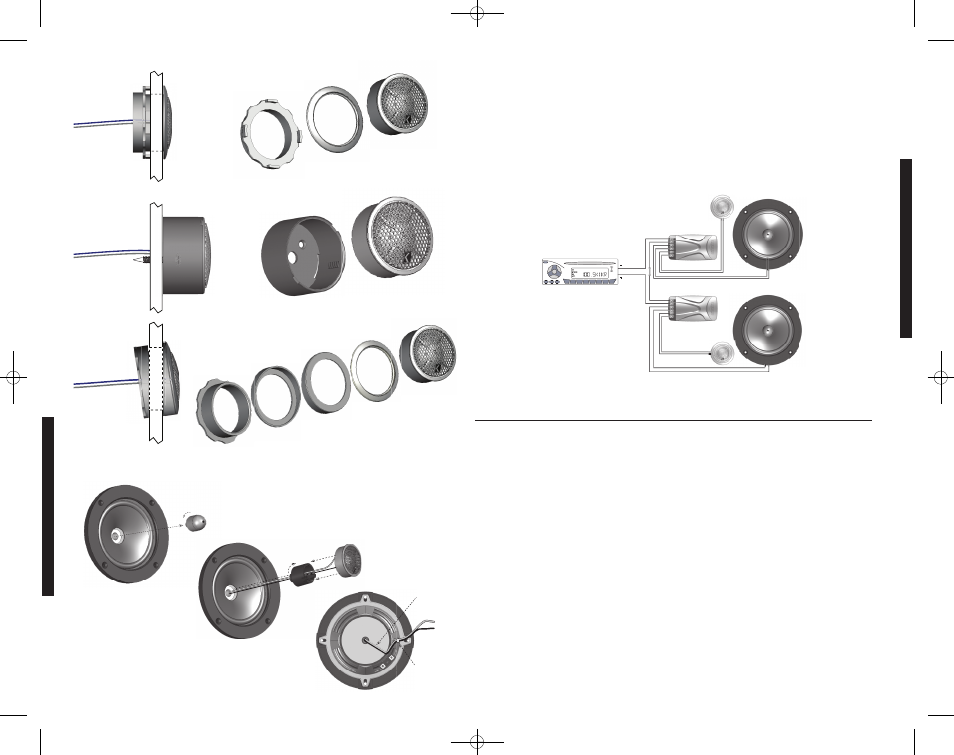

Figure 5
Montage encastré
Montage en surface
Montage incliné
Bague de montage courte
Coupelle de montage en surface
Bague de montage longue
Bague d’inclinaison arrière
Bague d’inclinaison
avant
Panneau
Panneau
Panneau
Enjoliveur de haut-parleur d’aigus
Haut-parleur d’aigus
Haut-parleur d’aigus
Enjoliveur de
haut-parleur d’aigus
Haut-parleur
d’aigus
Figure 6
Figure 7
Vis M3
Faire passer les fils par
la gorge de la plaque
arrière du haut-parleur
de médiums.
Attacher les
fils du haut-
parleur
d’aigus à la
languette à
l’aide du
collier fourni.
Dévisser et retirer le
bouchon de phase du
centre du cône.
Bouchon de
phase
Figure 8
Montage coaxial
Support de
montage
Haut-parleur d’aigus
Faire passer les fils du haut-
parleur d’aigus par le support
de montage et le centre du
haut-parleur de médiums.
Fixer le haut-parleur d’aigus
au support de montage et
visser celui-ci au centre du
haut-parleur de médiums.
1.
2.
3.
KSCOMPONENTSYSTEM
Conseil pro : Il ne vous manque qu’un caisson de graves Kicker, l’amplificateur monophonique ZX et
quelques câbles pour obtenir un système percutant ! La gamme d’amplificateurs monophoniques
Kicker ZX permet de tirer des graves robustes d’un appareil source existant ou standard. Demandez à
votre revendeur de vous conseiller sur les caissons de graves Kicker Comp et CompVR.
KS50.2
5 1/4 (130)
1 (25)
Aluminum
4 (3)
90 (45)
88
38-21k
4 9/16 (11,6)
2 (5,1)
13/16 (21)
1 15/16 (4.9)
12, 4000
12, 4000
0, 3, 6
KS650.2
6 1/2 (165)
1 (25)
Aluminum
4 (3)
150 (75)
88
35-21k
5 5/8 (14,3)
2 1/8 (5,4)
13/16 (21)
1 15/16 (4.9)
12, 4000
12, 4000
0, 3, 6
Performances
Modèle :
Diamètre du haut-parleur de graves, pouces (mm)
Diamètre du haut-parleur d’aigus, pouces (mm)
Matériau du dôme
Impédance nominale, ohms (résistance c.c.)
Puissance admissible, watts, crête (efficace)
Sensibilité [SPLo], dB pour 1 W à 1 m
Plage de fréquence effective, Hz
Diamètre du trou de montage du haut-parleur de graves, pouces (cm)
Profondeur de montage du haut-parleur de graves, pouces (cm)
Profondeur de montage encastré du haut-parleur d’aigus, pouces (mm)
Diamètre du trou de montage encastré du haut-parleur d’aigus, pouces (cm)
Filtrage passe-haut, dB, pour fréquence, Hz
Filtrage passe-bas, dB, pour fréquence, Hz
Atténuation de sortie haute fréquence, dB
KS60.2
6 (160)
1 (25)
Aluminum
4 (3)
150 (75)
88
35-21k
5 (12,7)
1 15/16 (4,9)
13/16 (21)
1 15/16 (4.9)
12, 4000
12, 4000
0, 3, 6
Raccordement de plusieurs haut-parleurs
La résistance c.c. des haut-parleurs de systèmes à composants modernes à hautes performances est
inférieure à ce qui existait auparavant. Les haut-parleurs du système à composants Kicker KS ont une
résistance de 4 ohms et peuvent fonctionner sur tout appareil source ou amplificateur conçu pour une
charge de 4 ohms. Pour utiliser les haut-parleurs de deux systèmes à composants KS (deux haut-
parleurs de médiums-graves et deux d’aigus), raccordez les filtres en série à chaque canal de
l’appareil source ou de l’amplificateur, comme indiqué ci-dessous. La qualité sonore est alors
améliorée, et la distorsion harmonique totale ainsi que la charge thermique vue par l’appareil source
ou l’amplificateur sont réduites. Cela peut empêcher la mise hors tension de l’amplificateur provoquée
par le circuit de protection contre la surintensité. Voir la figure 9.
Appareil source ou amplificateur
Haut-parleurs de deux
systèmes à composants KS
raccordés en série à un
seul canal
Filtre externe
Figure 9
Haut-parleur d’aigus
Haut-parleur
de médiums
Haut-parleur
d’aigus
Haut-parleur
de médiums
Filtre externe
