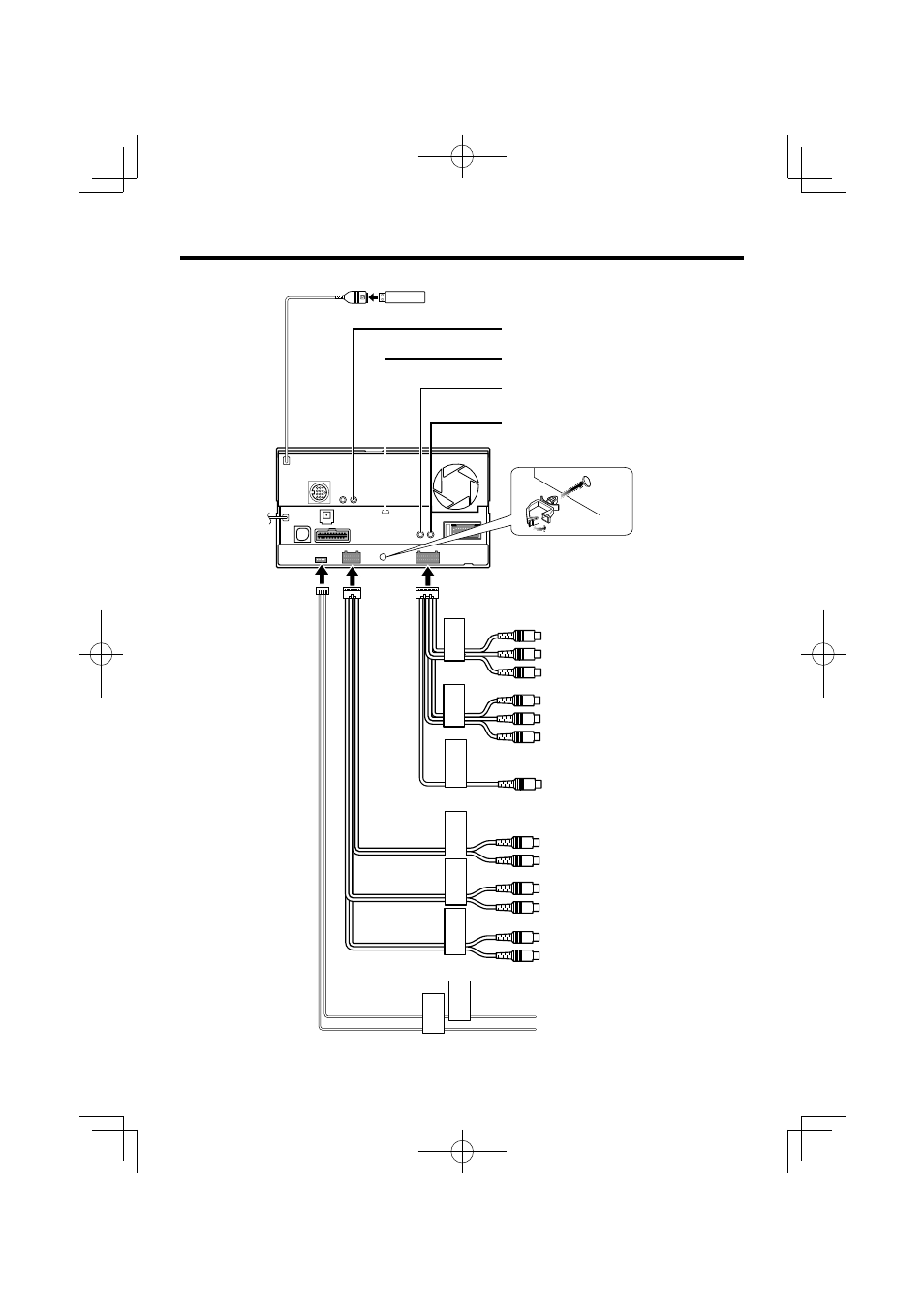

Connexion du système
CAMERA
REAR VIEW
A
V
IN
FR
ONT
REAR
W
OOFER SUB
RELA
Y 2
RELA
Y 1
A
V
OUT
Pré-sortie avant
• Sortie audio gauche (Blanc)
• Sortie audio droite (Rouge)
Pré-sortie arrière
• Sortie audio gauche (Blanc)
• Sortie audio droite (Rouge)
Pré-sortie du Subwoofer
• Sortie audio gauche (Blanc)
• Sortie audio droite (Rouge)
Entrée de caméra de marche arrière
• Entrée visuelle (Jaune)
Entrée audio-visuelle
• Entrée visuelle (Jaune)
• Entrée audio gauche (Blanc)
• Entrée audio droite (Rouge)
Sortie audio-visuelle
• Sortie visuelle (Jaune)
• Sortie audio gauche (Blanc)
• Sortie audio droite (Rouge)
Vers la boîte-relais
Accessoire
2
Périphérique USB
(disponibles dans le commerce)
Entrée visuelle (iPod/Entrée audio-vidéo 2
commutable)
Mini-prise sans résistance (3,5φ)
Sorties numériques
Entrée audio (iPod/Entrée audio-vidéo 2
commutable)
Mini-prise sans résistance de type stéréo (3,5φ)
Accessoire
3
Accessoire 4
Borne USB
Lors de la connexion du récepteur MSN Direct
Receiver KNA-M100 (accessoire optionnel)
ou du Syntoniseur TMC GTM10 (accessoire
optionnel), placez d'abord le collier de câble
(accessoire
$) à l'arrière de cette unité puis
raccordez le câble à travers le collier.
Vers le récepteur MSN Direct Receiver KNA-
M100 ou le syntoniseur TMC GTM10 (accessoire
en option) (modèles DNX seulement)
Accessoire $
⁄
