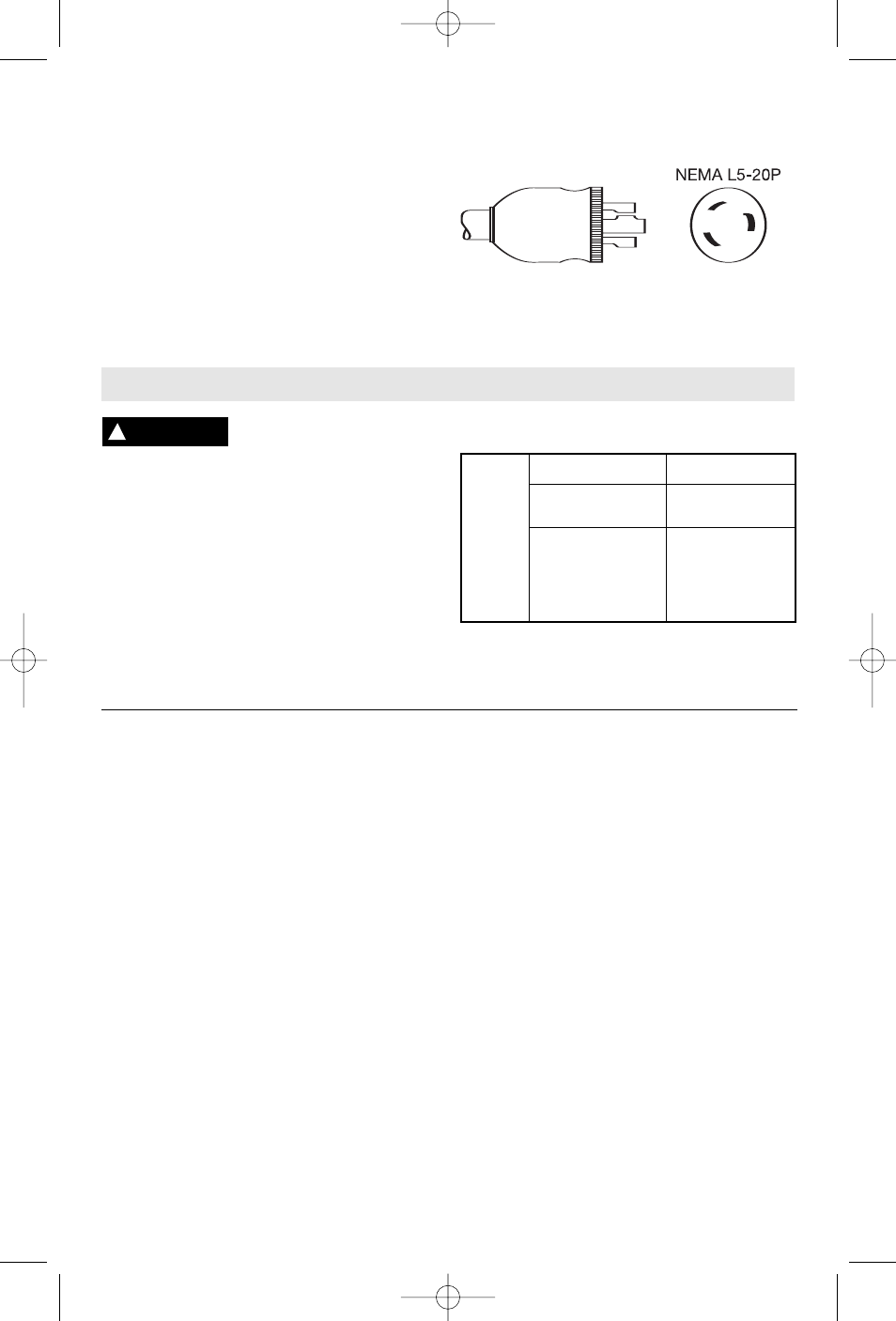

El modelo HD77 y HD77M código 72 está equipado con
un conector macho “que traba por giro” tal como se
muestra. Utilice únicamente un cordón de extensión de
tres alambres que tenga en un extremo un conector
hembra acoplable “que traba por giro” y en el otro
extremo un enchufe de conexión a tierra de 3 espigas.
(Consulte la sección Seguridad eléctrica que aparece en
la página 26 para obtener información sobre conexión a
tierra.)
-37-
Accesorios
Si es necesario un cordón de
extensión, se debe usar un
cordón con conductores de tamaño adecuado que sea
capaz de transportar la corriente necesaria para la
herramienta. Esto evitará caídas de tensión excesivas,
pérdida de potencia o recalentamiento. Las herramientas
conectadas a tierra deben usar cordones de extensión de
3 hilos que tengan enchufes de 3 terminales y
receptáculos para 3 terminales.
NOTA: Cuanto más pequeño es el número de calibre,
más grueso es el cordón.
TAMAÑOS RECOMENDADOS DE CORDONES DE EXTENSION
HERRAMIENTAS DE 120 V CORRIENTE ALTERNA
ADVERTENCIA
!
* Hoja
* Llave
** Estuche de transporte
** Tope-guia para cortar al hilo
**Sobrezapata antiindentaciones
(* = equipo estándar)
(** = accesorios opcionales)
INSTRUCCIONES DEL CONECTOR QUE TRABA POR GIRO PARA EL MODELOS HD77 Y HD77M CÓDIGO 72 ÚNICAMENTE
“TRABA POR GIRO” DE 20 AMP, 125 VOLT
Capacidad
nominal en
amperes de la
herramienta
Tamaño del cordón en A.W.G.
Tamaños del cable en mm
2
3-6
6-8
8-10
10-12
12-16
18
16
16
14
0,75 0,75 1,5
2,5
18
16
14
12
0,75 1,0
2,5
4,0
18
16
14
12
0,75 1,0
2,5
4,0
16
16
14
12
1,0
2,5
4,0
—
14
12
—
—
—
—
—
—
25
50
100
150
15
30
60
120
Longitud del cordón en pies
Longitud del cordón en metros
