9
(PL)

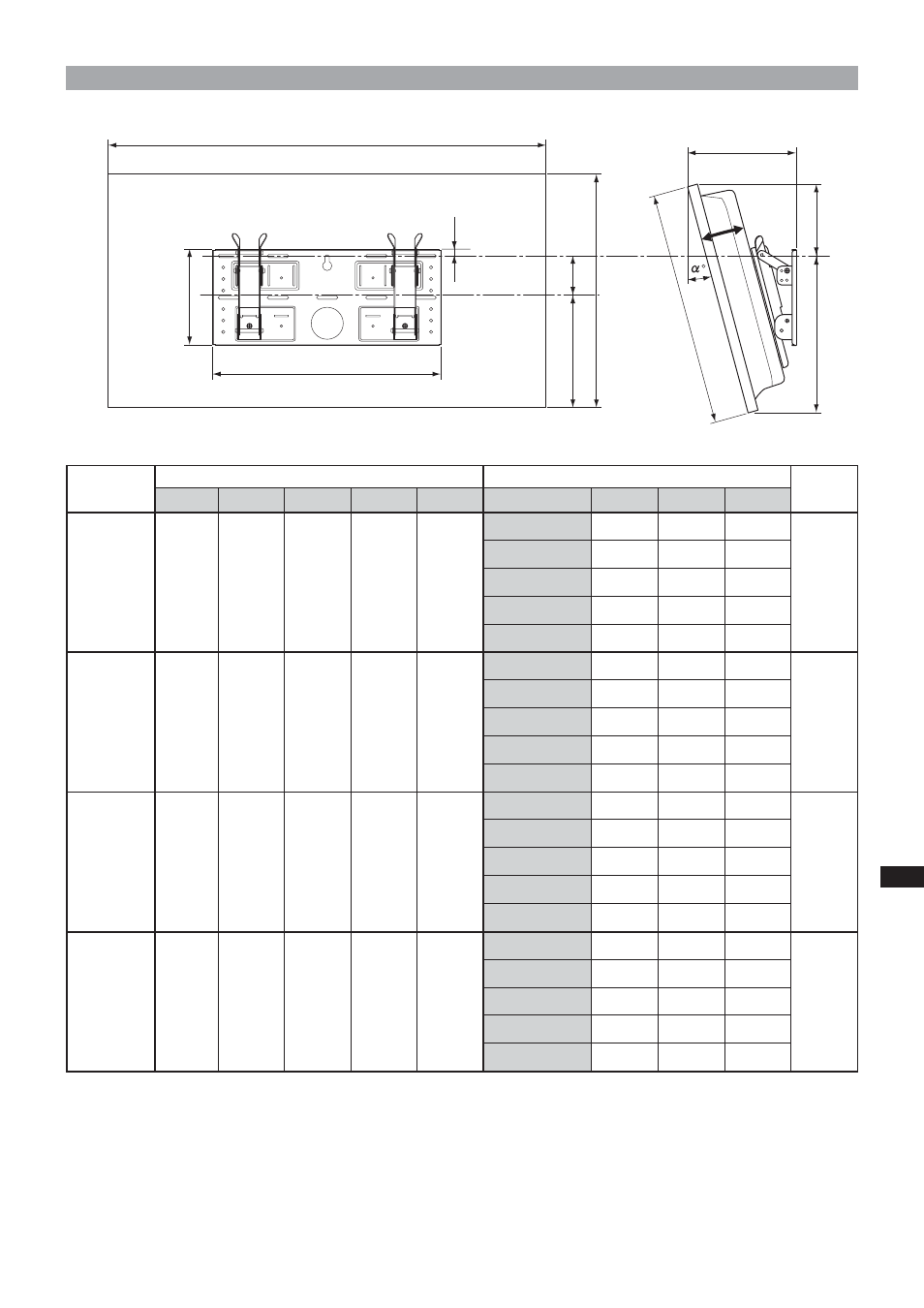

Instalacja ekranu – tabela wymiarów
500
210
14
A
B
D
E
B
C
F
G
H
* Ściana musi być wystarczająco wytrzymała, aby mogła unieść ciężar co najmniej czterokrotnie większy od
ciężaru instalowanego ekranu.
Model Wymiary ekranu Jednostka: mm Długość przy poszczególnych kątach montażu Jednostka: mm Masa
ekranu A B C D E Kąt montażu (
α
° ) F G H ( × 4)*
0 ° 147 188 336
5 ° 177 179 345
KLV-30MR1 971 524 93 68 268 10 ° 206 167 352
20 kg
15 ° 234 152 258
(80 kg)
20 ° 260 135 363
0 ° 151 247 322
5 ° 186 237 331
KDL-L32MRX1
1 052 569 97 31 291 10 ° 219 225 339
23 kg
KDL-L32MRX1
15 ° 252 209 345
(92 kg)
20 ° 282 190 350
0 ° 167 150 280
5 ° 194 139 291
KLV-26HG2 790 430 118 65 215 10 ° 220 129 301
15 kg
15 ° 244 122 310
(60 kg)
20 ° 266 113 318
0° 165 281 323
5 ° 198 273 333
KLV-L32M1 835 604 111 -5 328 10 ° 230 262 342
17 kg
15 ° 262 248 349
(68 kg)
20 ° 292 231 356
