-28-
Descripción funcional y especificaciones
Desconecte el enchufe de la fuente de energía antes de realizar cualquier ensamblaje
o ajuste, o cambiar accesorios. Estas medidas de seguridad preventivas reducen el
riesgo de arrancar la herramienta accidentalmente.
ADVERTENCIA !
CAPACIDADES MAXIMAS
No. de Espesor de Acción de Long. de
modelo la hoja a hoja carrera Madera Aluminio Acero
4240 Mínimo .8mm - Máximo 1.5mm Estándar 16 mm 51 mm 12 mm 6 mm
4280 Mínimo .8mm - Máximo 1.5mm Estándar 16 mm 51 mm 12 mm 6 mm
4380 Mínimo .8mm - Máximo 1.5mm Orbital 16 mm 51 mm 12 mm 6 mm
NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del fabricante colocada en
la herramienta.

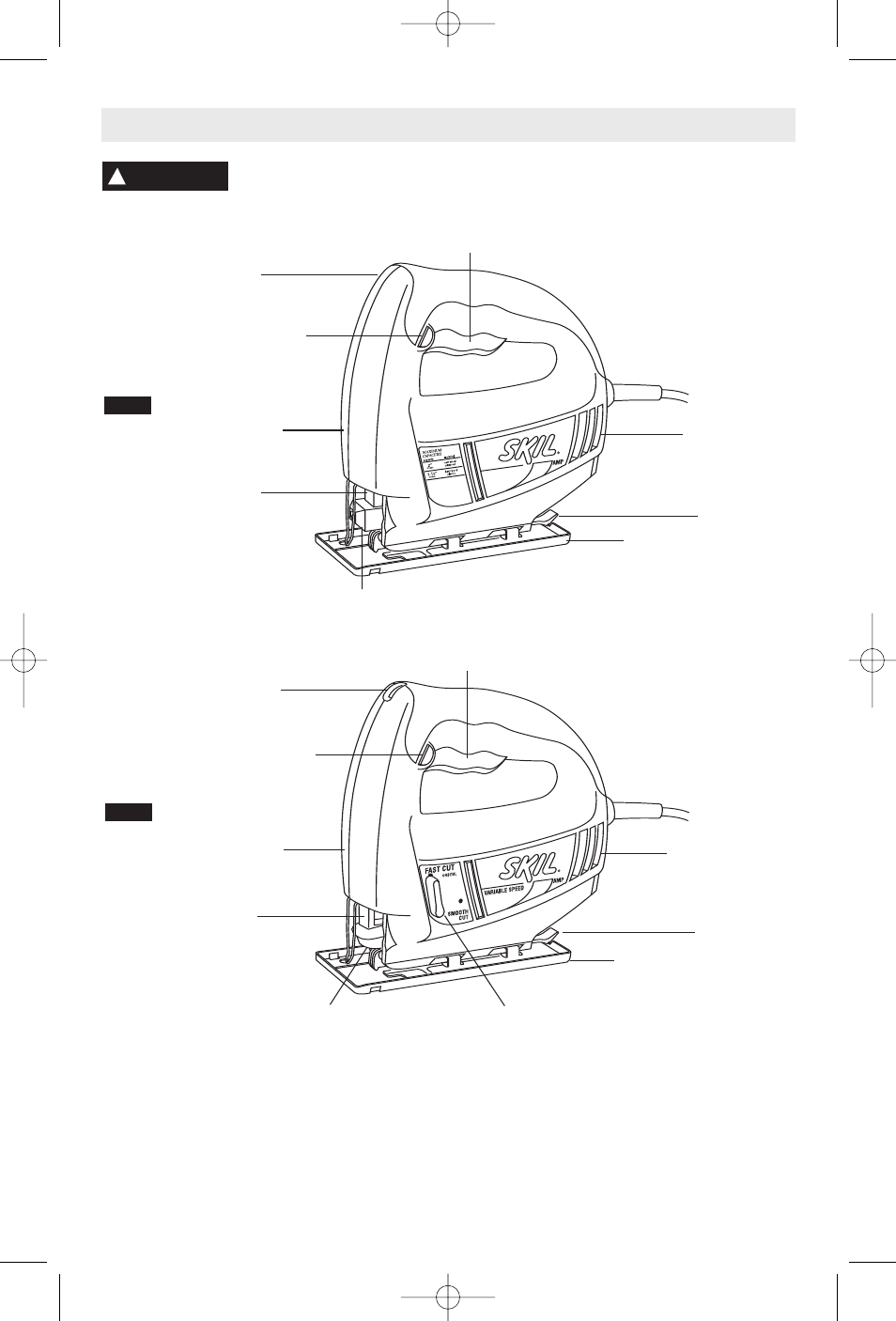

BOTON DE
“FIJACION EN ON”
ABERTURAS DE
VENTILACION
EMBOLO
SOPORTE
DE LA HOJA
CAJA DE
ENGRANAJES
Sierras de vaivén
DIAL DE VELOCIDAD
VARIABLE
BOTON DE
“FIJACION EN ON”
ABERTURAS DE
VENTILACION
LENGÜETA DE
LIBERACION DE
LA BASE
EMBOLO
CAJA DE
ENGRANAJES
CUBIERTA DE CAMBIO DE HOJA
SIN HERRAMIENTAS
PALANCA DE
CONTROL ORBITAL
BASE
LENGÜETA DE
LIBERACION DE
LA BASE
BASE
PARTE SUPERIOR DE LA
CAJA PROTECTORA
DELANTERA
INTERRUPTOR GATILLO
INTERRUPTOR GATILLO
FIG. 1
FIG. 2
