Page 30: R40p layout der rückseite

1 CINCH INPUT – Zum Anschlie-

ßen von asymmetrischen –10
dBV Geräten. Der rote Eingang
ist für den rechten Kanal und der
und der weiße Eingang für den
linken Kanal bestimmt.

2 GROUND LIFT – Schiebeschalter

zum Entfernen der Signalerde
von den Cinch-Anschlüssen.

3 TERMINAL – Druckanschlüsse

zum Verbinden der linken
(Zusatz-) Box.

4 POWER-SCHALTER – Haupt-

Netzschalter. In der ON-Stellung
leuchtet die vorderseitige blaue
LED. Das Resolv 40a ist jetzt einge-
schaltet und betriebsbereit.

5 NETZANSCHLUSS - Zum An -

schließen des mitgelieferten IEC-
Netzkabels.

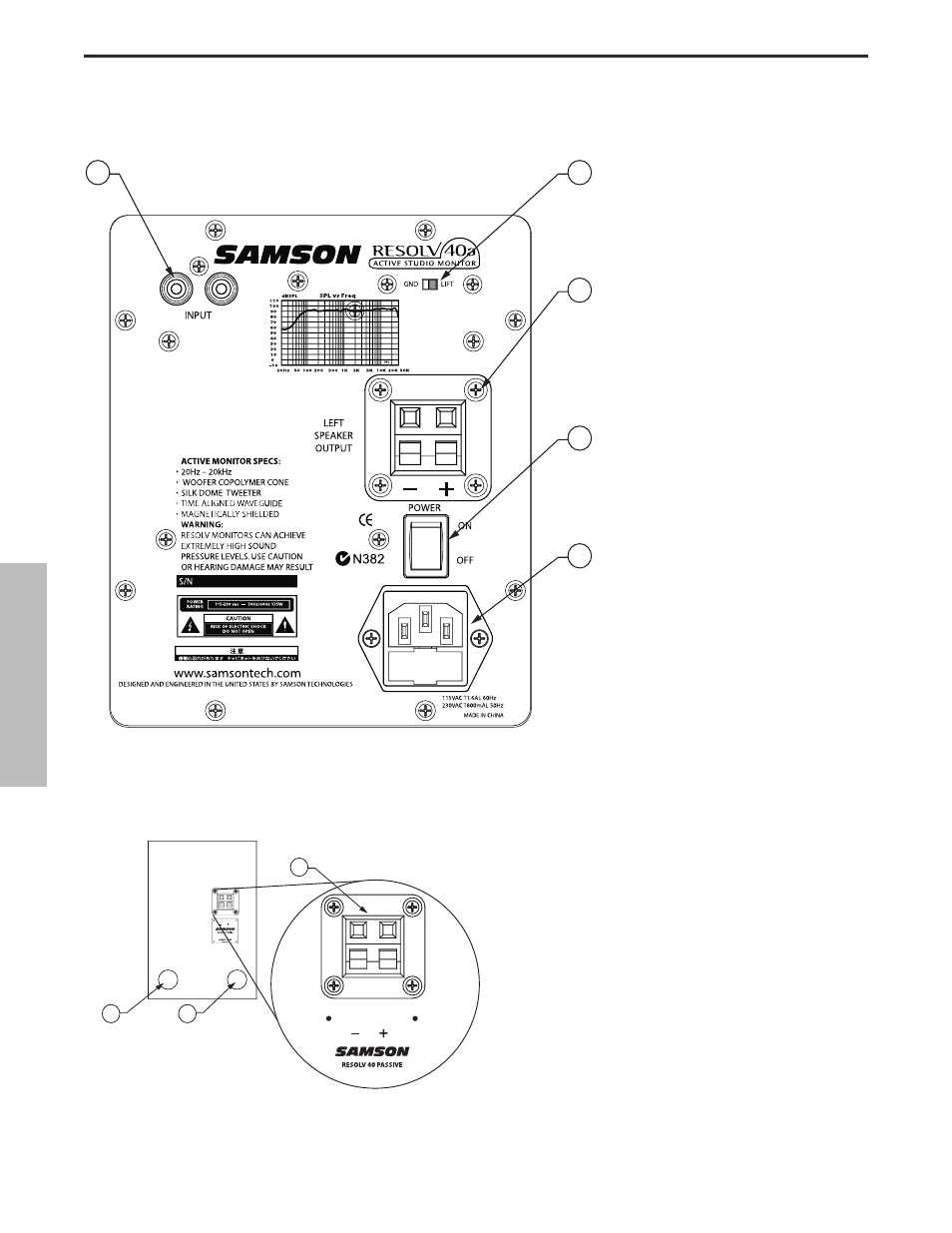

Resolv 40a Layout

R40a Layout der Rückseite

�

R40P Layout der Rückseite

A TERMINAL – Druckanschlüsse

zum Verbinden der linken
(Zusatz-) Box.

B ABGESTIMMTER PORT (RÜCK-

SEITE) - Geräusch arme Port-
Konstruktion für er wei terten
linearen Bass-Frequenzgang.

DEUT

SCHE
