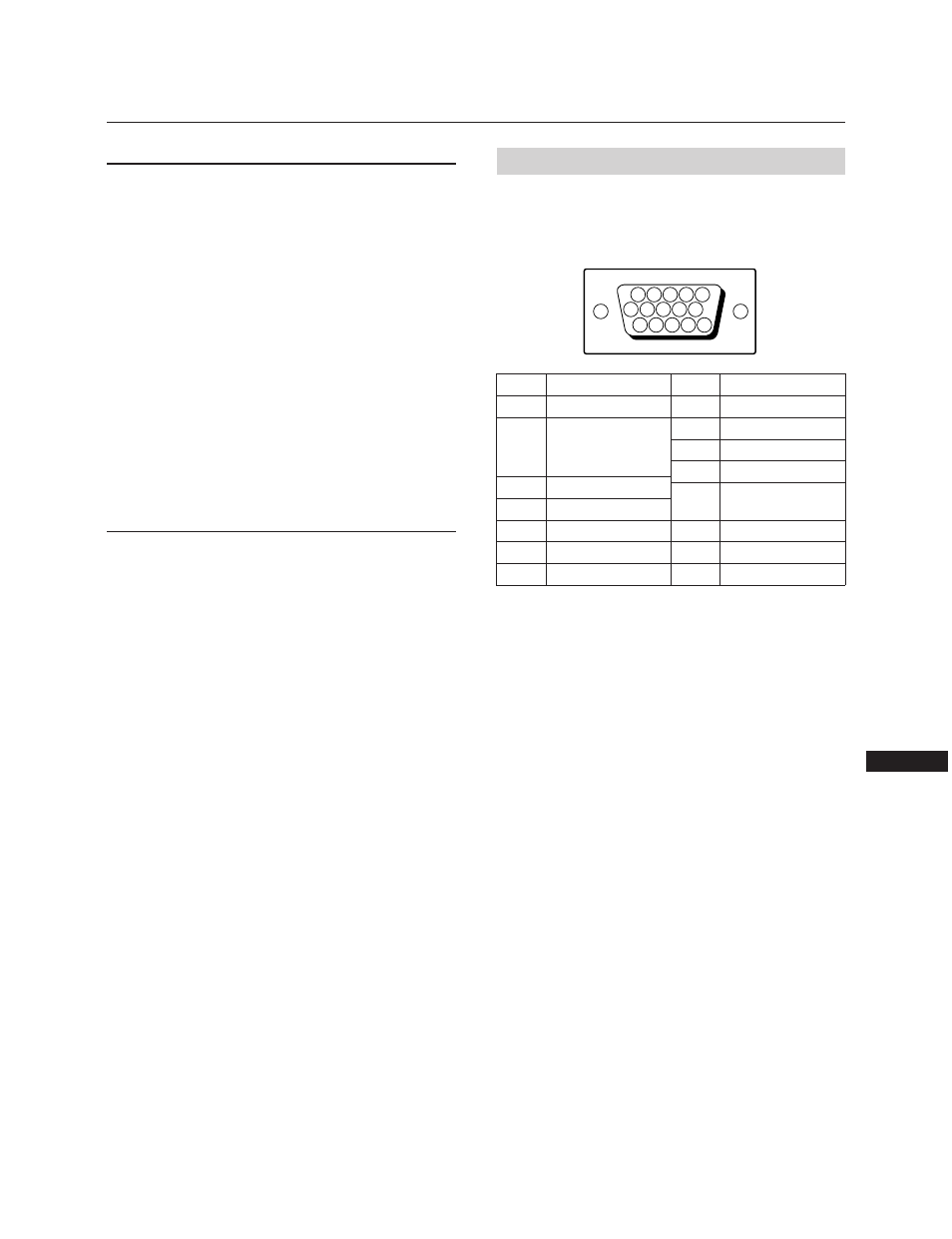

Sony CPD-100SFT - Manual (Page 41)

41
( )
I
5 4 3 2 1
8 7 6
15 14 13 12 11
10 9
CPD-100SFT
Cinescopio 0,25 mm griglia di apertura
15” misurati in diagonale
Deviazione da 90 gradi
Dimensione dell’immagine visibile
Circa 284
×
212 mm (l/a)
Immagine visibile 13,9”
Risoluzione logica Orizzontale: Max. 1280 punti
Verticale: Max. 1024 linee
Risoluzione fisica Orizzontale: Max. 1024 punti
Verticale: Max. 768 linee
Area dell’immagine standard
Circa 270 × 202 mm (l/a)
Frequenza di deviazione
Orizzontale: da 30 a 70 kHz
Verticale: da 50 a 120 Hz
Tensione/corrente di ingresso CA
100 – 120 V, 50/60 Hz, 1,8 A
220 – 240 V, 50 – 60 Hz, 1 A
Dimensioni Circa 368
Ч
373
Ч
384,5 mm (l/a/p)
Peso Circa 14 kg
CPD-200SFT
Cinescopio 0,25 mm griglia di apertura
17” misurati in diagonale
Deviazione da 90 gradi
Dimensione dell’immagine visibile
Circa 327
×
241 mm (l/a)
Immagine visibile 15,9”
Risoluzione logica Orizzontale: Max. 1280 punti
Verticale: Max. 1024 linee
Risoluzione fisica Orizzontale: Max. 1280 punti
Verticale: Max. 1024 linee
Area dell’immagine standard
Circa 312 × 234 mm (l/a)
Frequenza di deviazione
Orizzontale: da 30 a 80 kHz
Verticale: da 50 a 120 Hz
Tensione/corrente di ingresso CA
100 – 240 V, 50 – 60 Hz, 2 – 1 A
Dimensioni Circa 406
Ч
426,5
Ч
451 mm (l/a/p)
Peso Circa 19 kg
Specifiche
Assegnazione dei pin
Cavo del segnale video (HD15)
Il cavo accetta i segnali video RGB (0,714 Vp-p, positivo) e i
segnali SYNC.
N. pin.
8
9
10
11
12
13
14
15
Segnale
Fondo blu
DDC + 5V
∗
Fondo
—
Dati bidirezionali
(SDA)
∗
Sinc .H
Sinc .V
Orologio dati (SCL) ∗
N. pin.
1
2
3
4
5
6
7
Segnale
Rosso
Verde
(Sinc. composito su
verde)
Blu
—
Fondo DDC
∗
Fondo rosso
Fondo verde
∗
DDC (Display Data Channel) standard per VESA
Il disign e le specifiche sono soggetti a modifica senza
preavviso.
