20
Vorbereitungen Arbeiten mit dem
Monitor
Voreinstellungen und
Benutzereinstellungen
Der Multiscan 100sf/200sf verfügt über werkseitig eingestellte Modi für
die 7 verbreitetsten Industriestandards, damit Sie ihn problemlos im
„Plug-and-Play“-Verfahren anschließen können.
Bei weniger verbreiteten Modi sind mit der Digital-Multiscan-
Technologie des Multiscan 100sf/200sf alle komplexen Anpassungen
möglich, die erforderlich sind, um ein Bild von hoher Qualität für eine
beliebige Frequenz zwischen 30 und 70 kHz (Multiscan 100sf), 30 und 80
kHz (Multiscan 200sf) zu erzeugen.
CPD-100SFT
Bevor Sie mit dem Monitor arbeiten, vergewissern Sie sich bitte zuerst, daß
folgende Teile in Ihrem Lieferpaket enthalten sind: Monitor Multiscan
100sf/200sf (1), Adapter HD15 (weiblich) - HD15 (männlich, ohne Stift
Nr. 9) (1), Netzkabel (1), Garantiekarte (1) und diese Bedienungsanleitung
(1).
Der Monitor eignet sich für alle IBM-Rechner oder Kompatible, die mit
VGA oder höherer Grafikleistung ausgestattet sind. Dieser Monitor eignet
sich zwar auch für andere Plattformen, die mit horizontalen Frequenzen
zwischen 30 und 70 kHz (Multiscan 100sf), 30 und 80 kHz (Multiscan
200sf) arbeiten, wie z. B. Macintosh und Power Macintosh, allerdings
benötigen Sie hierfür einen Kabeladapter. Bitte wenden Sie sich an Ihren
Händler, wenn Sie weitere Informationen darüber benötigen, welcher
Adapter Ihren spezifischen Bedürfnissen gerecht wird.

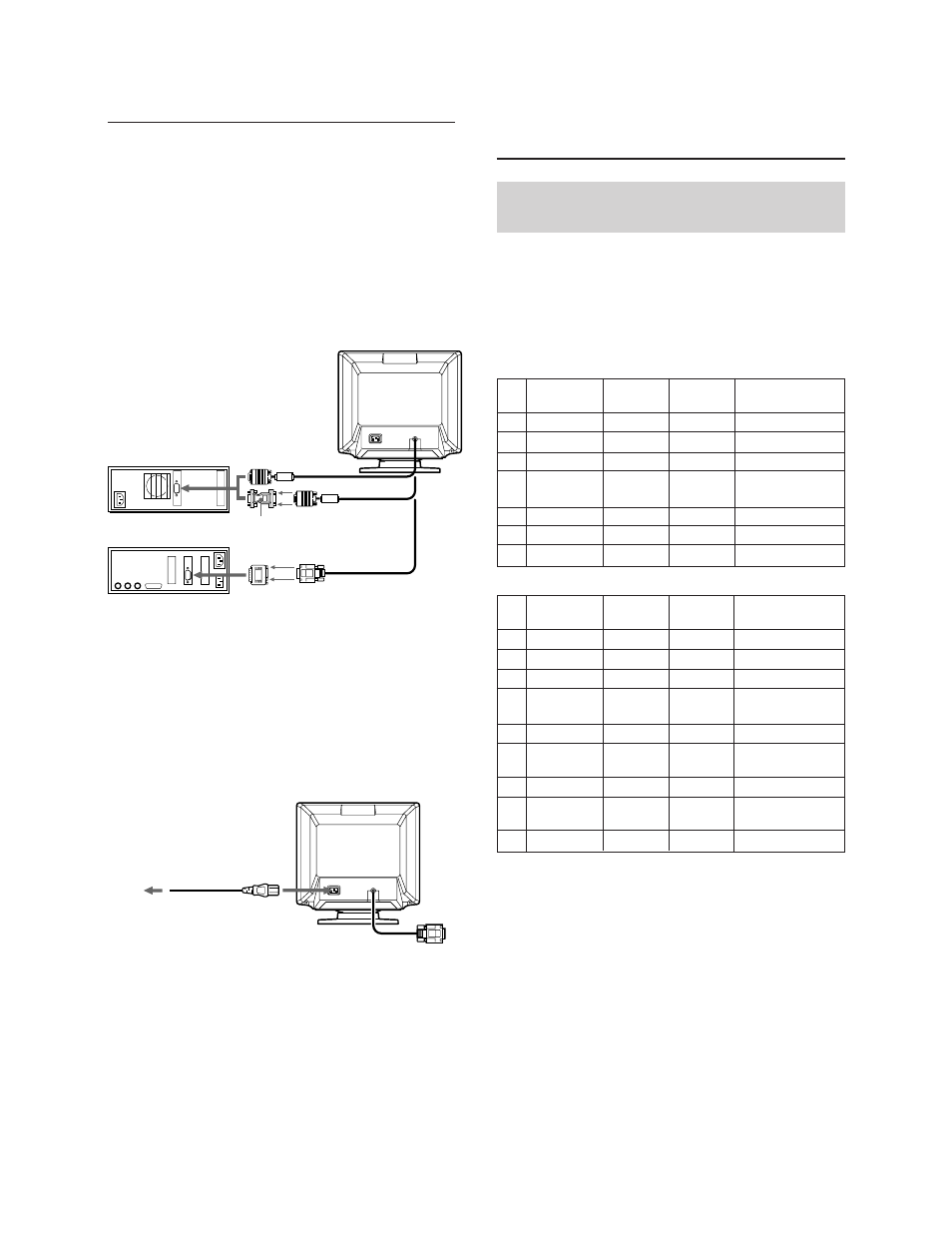

Schritt 1: Schließen Sie bei ausgeschaltetem Rechner das
Monitorsignalkabel an den Bildschirmausgang an.
Apple-Rechner
IBM-Rechner oder
Kompatibler
Unter Umständen ist ein HD15-
HD15-Adapter erforderlich
∗
an
Bildschirmausgang
an Bildschirmausgang
Macintosh-Adapter
(nicht mitgeliefert)
Schritt 2: Schließen Sie bei ausgeschaltetem Monitor das Netzkabel
an den Monitor und an die Netzsteckdose an.
∗ Bei einem IBM PC oder IBM-Kompatiblen, der nicht mit
DDC2AB und DDC2B+ kompatibel ist
Dieser Monitor verwendet Stift Nr. 9 im Videosignalanschluß
für die DDC2AB- und DDC2B+-Kompatibilität.
An einige PC-Systeme, die nicht mit DDC2AB und DDC2B+
kompatibel sind, können Sie möglicherweise Stift Nr. 9 nicht
anschließen. Wenn Sie nicht sicher sind, ob Ihr PC-System
den Stift Nr. 9 unterstützt, verwenden Sie den mitgelieferten
Adapter HD15 (weiblich) - HD15 (männlich, ohne Stift Nr. 9).
In diesem Fall muß der männliche Stecker (ohne Stift Nr. 9)
an den Computer angeschlossen werden.
Netzkabel
(mitgeliefert)
an Netzsteckdose
Schritt 3: Schalten Sie den Monitor und den Rechner ein.
Schritt 4: Stellen Sie gegebenenfalls die Bedienelemente nach
Ihren Wünschen ein.
Die Installation Ihres Multiscan 100sf/200sf ist abgeschlossen. Nun
wünschen wir Ihnen viel Freude an Ihrem Monitor!
1) VGA ist ein Warenzeichen der IBM Corporation.
2) VESA ist ein Warenzeichen der gemeinnützigen Video
Electronics Standard Association.
3) Macintosh ist ein Warenzeichen von Apple Computer Inc.
4) Windows ® ist ein eingetragenes Warenzeichen der Microsoft
Corporation in den Vereinigten Staaten von Amerika und
anderen Ländern.
Horizontale
31,5 kHz
46,9 kHz
53,7 kHz
49,7 kHz
60,0 kHz
68,7 kHz
64,0 kHz
Vertikale
60 Hz
75 Hz
85 Hz
75 Hz
75 Hz
85 Hz
60 Hz
Grafikmodus
VGA Grafik 1)
VESA 2)
VESA 2)
Macintosh
VESA 2)
VESA 2)
VESA 2)
16 Zoll, Farbe 3)
Auflösung
640 Ч 480
800 Ч 600
800
Ч
600
832
Ч
624
1024 Ч 768
1024
Ч
768
1280 Ч 1024
(Punkte
×
Zeilen) Frequenz Frequenz
Nr.
1
2
3
4
5
6
7
CPD-200SFT
Grafikmodus
VGA Grafik 1)
VESA 2)
VESA 2)
Macintosh
VESA 2)
Macintosh
VESA 2)
Macintosh
VESA 2)
Horizontale
31,5 kHz
46,9 kHz
53,7 kHz
49,7 kHz
60,0 kHz
60,2 kHz
68,7 kHz
68,7 kHz
80,0 kHz
16 Zoll, Farbe 3)
Auflösung
640
Ч
480
800 Ч 600
800 Ч 600
832 Ч 624
1024
Ч
768
1024
Ч
768
1024
Ч
768
1152 Ч 870
1280 Ч 1024
(Punkte × Zeilen) Frequenz Frequenz
19 Zoll, Farbe 3)
21 Zoll, Farbe 3)
Nr.
1
2
3
4
5
6
7
8
9
Vertikale
60 Hz
75 Hz
85 Hz
75 Hz
75 Hz
75 Hz
85 Hz
75 Hz
75 Hz
Für Benutzer von Windows ®4) 95
Installieren Sie bitte die neuen Modellinformationen zu Sony-
Computerbildschirmen von der „Windows 95-
Monitorinformationsdiskette“ auf Ihrem PC. Wie Sie die Datei
installieren, erfahren Sie in „Die Windows 95-
Monitorinformationsdiskette/-datei” (liegt bei).
Dieser Monitor entspricht „VESA DDC“, den Plug&Play-Standards.
Wenn Ihre PC-/Grafikkarte den DDC-Standards entspricht, wählen Sie
„Plug and Play Monitor (VESA DDC)“ oder den Modellnamen dieses
Monitors (CPD-100SFT bzw. CPD-200SFT) als „Monitor type“ im
„Control Panel“ unter Windows 95. Einige PC-/Grafikkarten
entsprechen nicht den DDC-Standards. Auch wenn sie den Standards
entsprechen, können Probleme beim Anschließen dieses Monitors
auftreten. Wählen Sie in diesem Fall den Modellnamen dieses Monitors
(CPD-100SFT bzw. CPD-200SFT) als „Monitor type“ unter Windows 95.
Empfohlene horizontale Timing-Bedingungen
Horizontale Synchronisationsbreite: >1,0 µSek.
Horizontale Austastbreite: >3,6 µSek. (Multiscan 100sf)/
>3,0 µSek. (Multiscan 200sf)
Vertikale Synchronisationsbreite: < 560 µSek.
Hinweis
Der CPD-100SFT entspricht nicht dem 21-Zoll-Farbmodus von
Macintosh.
