5 PL

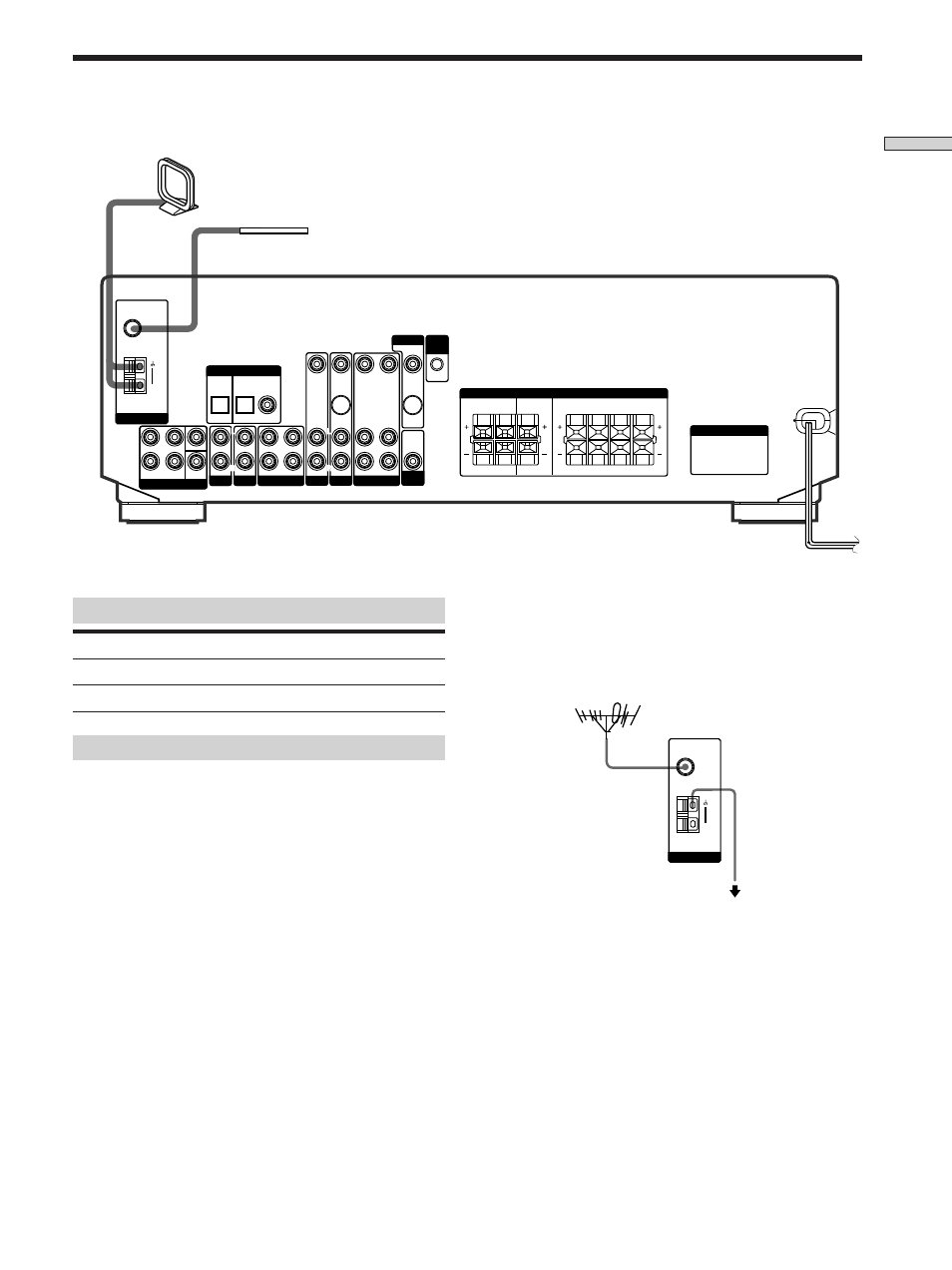

Przyłączanie komponentów
Antena przewodowa FM
(dostarczona z osprzętem)
Ramowa antena AM
(dostarczona z osprzętem)
Ważne
Jeżeli odbiornik zostanie podłączony do zewnętrznej
anteny, należy również wykonać uziemienie
piorunochronne. Z względu na niebezpieczeństwo
eksplozji, nie uziemiać przez podłączenie do rury
gazowej.
Gniazdka służące przyłączaniu anten
Podłączyć Do
Ramowa antena AM Gniazdek AM
Przewodowa antena FM Gniazdek FM 75 Ω COAXIAL
Przyłączanie anten
Uwagi dotyczące przyłączania anten
• Aby zapobiec wyłapywaniu sumów, umieścić ramową
antenę AM z dala od odbiornika lub innych
komponentów dodatkowych.
• Przewodową antenę FM należy kompletnie rozciągnąć.
• Przyłączoną antenę przewodową FM należy umieścić w
jaknajbardziej horyzontalnej pozycji.
Przewód
uziemiający
(nie dostarczony
z osprzętem)
Do uziemienia
z
Jeżeli odbiór pasma FM jest niewyraźny
75-ohmowym kablem koncentrycznym (nie dostarczony z
osprzętem) przyłączyć odbiornik do zewnętrznej anteny FM,
zgodnie z ilustracją poniżej.
Zewnętrzna antena FM
SWITCHED 120W/1A MAX
AC 120V 60Hz
FRONT REAR
SUB
WOOFER
AUDIO IN AUDIO IN
TV/SAT
OPTICAL OPTICAL COAXIAL
DVD/LD
REC OUT IN AUDIO IN
VIDEO IN
AUDIO IN
VIDEO IN
AUDIO OUT AUDIO IN
VIDEO OUT VIDEO IN VIDEO OUT
S-VIDEO
OUT
S-VIDEO
IN
AUDIO
OUT 4 Ω 8 Ω CENTER
L
R
L
R
L
R
L
R
L
R
FRONT
REAR
R L
R L
R L R L
R L R L
CENTER B FRONT A
MD/TAPE
ANTENNA
DIGITAL IN
TV/SAT
5.1 CH INPUT
AUX CD DVD/LD VIDEO
SUB
WOOFER
IMPEDANCE
SELECTOR
SPEAKERS
CTRL
A1
I I
MONITOR
AC OUTLET
FM
75 Ω
COAXIAL
AM
ANTENNA
FM
75 Ω
COAXIAL
AM
Odbiornik
