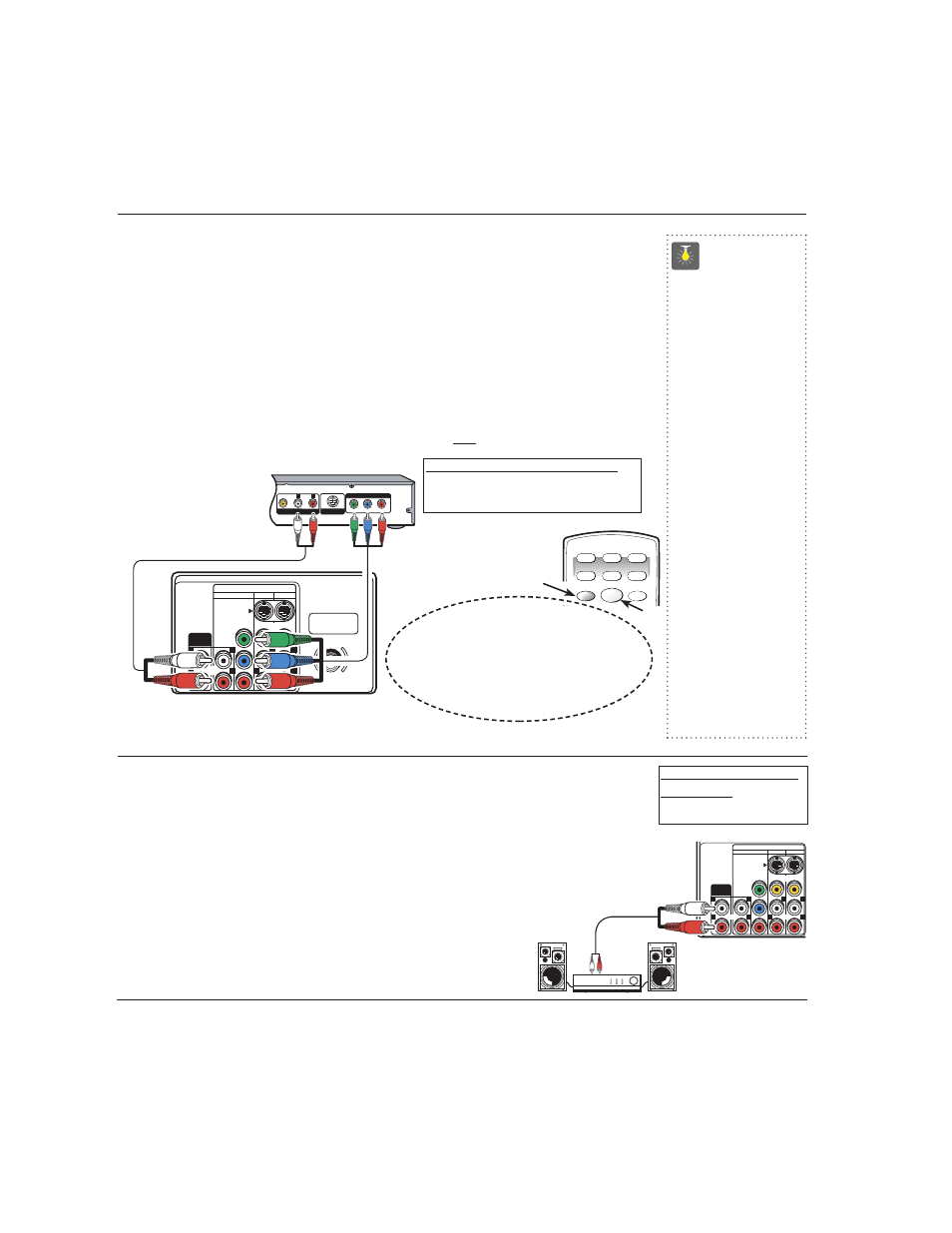

Branchement d’un lecteur de vidéodisque ou d’un autre appareil
numérique extérieur
Arrêtez le téléviseur et jeu vidéo avant de brancher les câbles.
❶
Branchez la sortie vidéo entrelacée d’un lecteur de vidéodisque ou d’un autre appareil
numérique composant dans les prises d’entrée vidéo de composant du téléviseur (Y-Pb-Pr).
❷
Branchez la sortie audio du lecteur de vidéodisque dans les prises d’entrée audio G/D de
composant du télécouleur.
❸
Appuyez sur POWER pour mettre le téléviseur en marche. Mettez aussi l’équipement
extérieur en marche.
❹
Appuyez sur la touche INPUT pour choisir la source de COMPOSANT3.
Remarque : La sortie du composant lecteur de vidéodisque doit être réglée sur Entrelacé (480i).
S-VIDEO
VIDEO AUDIO INPUT
Y
P b
P r
AV2 AV1 COMPONENT
R R R R
L L L L (MONO) (MONO)
AUDIO
OUTPUT
VIDEO
AUDIO AUDIO
Utilisation des prises de sortie audio
Branchement d’un amplificateur stéréo dans les prises de sortie audio
❶
Branchez la sortie audio (D/G) du téléviseur ❶ dans la prise d’ampli stéréo (D/G) ❷ .
❷
Appuyez sur la touche POWER de la télécommande pour mettre le télécouleur en
marche. Mettez aussi l’appareil extérieur en marche.
❸
À l’aide des options de menu à l’écran de SORTIE AUDIO, choisissez le signal de sortie
Fixe ou Variable.
Remarques : Ne raccordez pas directement des haut-parleurs extérieurs au télécouleur.
Quand les haut-parleurs incorporés sont en fonction,
le son vient d’un amplificateur stéréo et du téléviseur.
Quand les haut-parleurs incorporés sont hors fonction,
le son vient seulement des haut-parleurs extérieurs.
(Voir page 55 pour l’installation des haut-parleurs du
téléviseur.)
Utilisation des prises d’entrée audio/vidéo de
composant
Y P B P R
R L AUDIO VIDEO COMPONENT VIDEO OUT
S-VIDEO OUT A/V OUT
S-VIDEO
VIDEO AUDIO INPUT
Y
P b
P r
AV2 AV1 COMPONENT
R R R R
L L L L
(MONO) (MONO)
UHF/VHF/CATV
75 Ω
AUDIO
OUTPUT
VIDEO
AUDIO AUDIO
Lecteur de DVD
Prises vidéo de composant
du téléviseur (Y-Pb-Pr-D/G)
Conseils
■
Il se peut que vous
puissiez utiliser la
télécommande pour
commander votre
de lecteur DVD (voir
pages 50~52.)
■
Un écran bleu uni
avec le mot Vidéo
affiché indique que
vous avez choisi
le mode COM-
POSANT3 mais
qu’aucun signal
n’est détecté à
la prise vidéo.
■ Placez le téléviseur
à 2 pieds au moins
des haut-parleurs
stéréo. Les aimants
des haut-parleurs
peuvent affecter la
qualité de l’image.
Besoin d’aide ?
Visitez notre site web à
www.sanyoctv.com
ou appelez le
1-800-877-5032
Arrière du téléviseur
INPUT POWER RESET
DVD SAT AUX
VCR TV CABLE
❸
Télécommande
Ce qu’il vous faut pour les branchements :
❶
Câble vidéo pour composant – 1
❷
Câble audio – 1
Ce qu’il vous faut pour les
branchements :
❶
Câble audio – 1
❷
❹
❶
Après avoir branché les câbles,
appuyez sur la touche INPUT pour
accéder aux entrées A/V.
Il n’est PAS nécessaire de régler
l’appareil à un canal non-utilisé.
❷
❶
❶
Entrée audio/vidéo de composant / sortie audio
47
Amplificateur stéréo
