E5
Bastidor del eje impulsor
Gancho

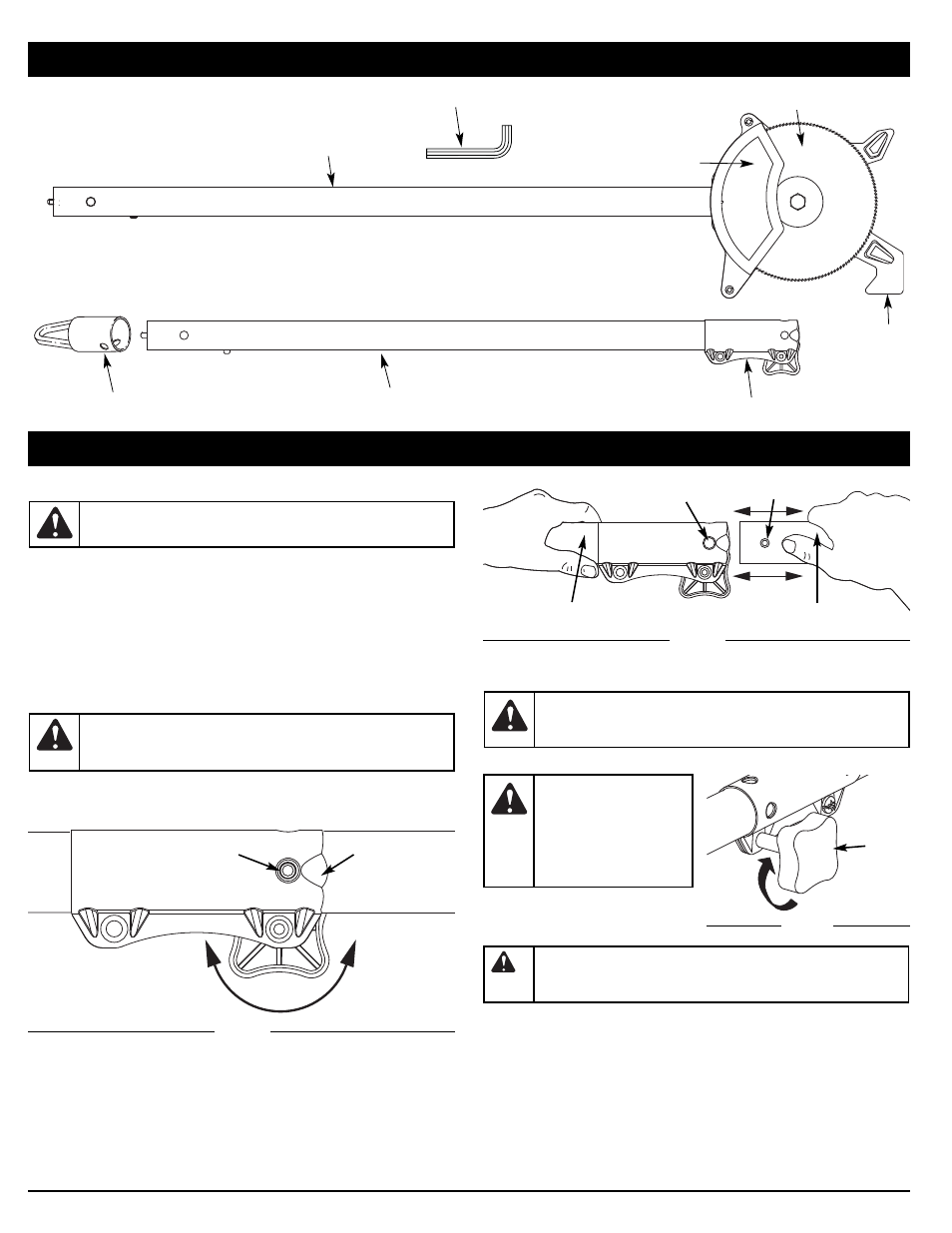

CONOZCA SU UNIDAD
Cubierta del hoja
Hoja
Brazo de extensión
Acoplador de Craftsman Convertible™
Asa para colgar
INSTRUCCIONES DE MONTAJE
INSTALACIÓN / REMOCIÓN DEL ACCESORIO
El accesorio de la podadora de sierra circular puede instalarse en
diferentes herramientas motorizadas. Los manuales de instrucción
para la herramienta motorizada básica y el accesorio contienen la
información necesaria para la operación de las herramientas
motorizadas combinadas. Por lo tanto, lea siempre AMBOS
manuales de instrucción antes de usar la herramienta motorizada
por primera vez. Guarde los manuales en un lugar seguro para
consultas futuras.
NOTA: Para facilitar la instalación o remoción de los accesorios,
ponga la unidad sobre el suelo o sobre un banco de trabajo.
Remoción del accesorio:
1.
Para aflojarlo, gire el botón en el sentido opuesto al de las
manecillas del reloj (Fig. 1).
2. Oprima y sostenga oprimido el botón de liberación (Fig. 1).
3. Mientras sostiene con firmeza el bastidor del eje superior, tire
del accesorio de jardín hacia afuera del acoplador (Fig. 2).
Instalación del accesorio:
1.
Quite el colgador o el tapa para transporte de encima de la
cubierta del eje.
2. Apriete el botón girándolo hacia la derecha (Fig. 1).
3. Mientras sostiene el accesorio con firmeza, empújelo en línea
recta en el acoplador (Fig. 2).
ADVERTENCIA: Lea y comprenda el manual del
operador de los accesorios antes de su operación.
ADVERTENCIA: Para evitar graves lesiones
personales, apague la unidad antes de sacar o instalar
accesorios.
Fig. 1
Acoplador de Craftsman
Convertible™
Botón de desconexión Hueco de Guía
Botón
NOTA: La alineación del botón de desconexión con la guía ayuda
en la instalación (Fig. 1).
4. Apriete el botón girándolo hacia la derecha (Fig. 3).
5. Repita los pasos 1-4 para los
siguientes accesorios o de la
extensión.
El accesorio deberá instalarse con el botón de desconexión en el
orificio primario.
Inspeccione el acoplamiento del eje acodado antes de usar la unidad
1.
Arranque la unidad.
2. Enganche y suelte el gatillo brevemente.
3. Verifique que el accesorio esté funcionando.
4. Si el accesorio no está funcionando, retire el accesorio y repita
los pasos para su instalación.
5. Vuelva a verificar el funcionamiento del accesorio.
Fig. 3
Botón
ADVERTENCIA: Para evitar lesiones personales
graves y daños a la unidad, NUNCA instale más de una
pluma de extensión a una herramienta motorizada.
Fig. 2
Acoplador
Orificio primario Botón de desconexión
Botón
Cubierta superior del eje Cubierta inferior del eje
PRECAUCIÓN: Los accesorios deben ser usados en
el orificio primario. El usar el orificio incorrecto puede
conducir a lesiones personales o daño de la unidad.
PRECAUCIÓN:
Trabe el botón de
desconexión en el
orificio primario (Fig. 2)
y ajuste bien la perilla
antes de operar esta
unidad.
Llave Allen
