5 PL
Instr
ukcja podł
ączani
a
i progr
am
owani
a
3

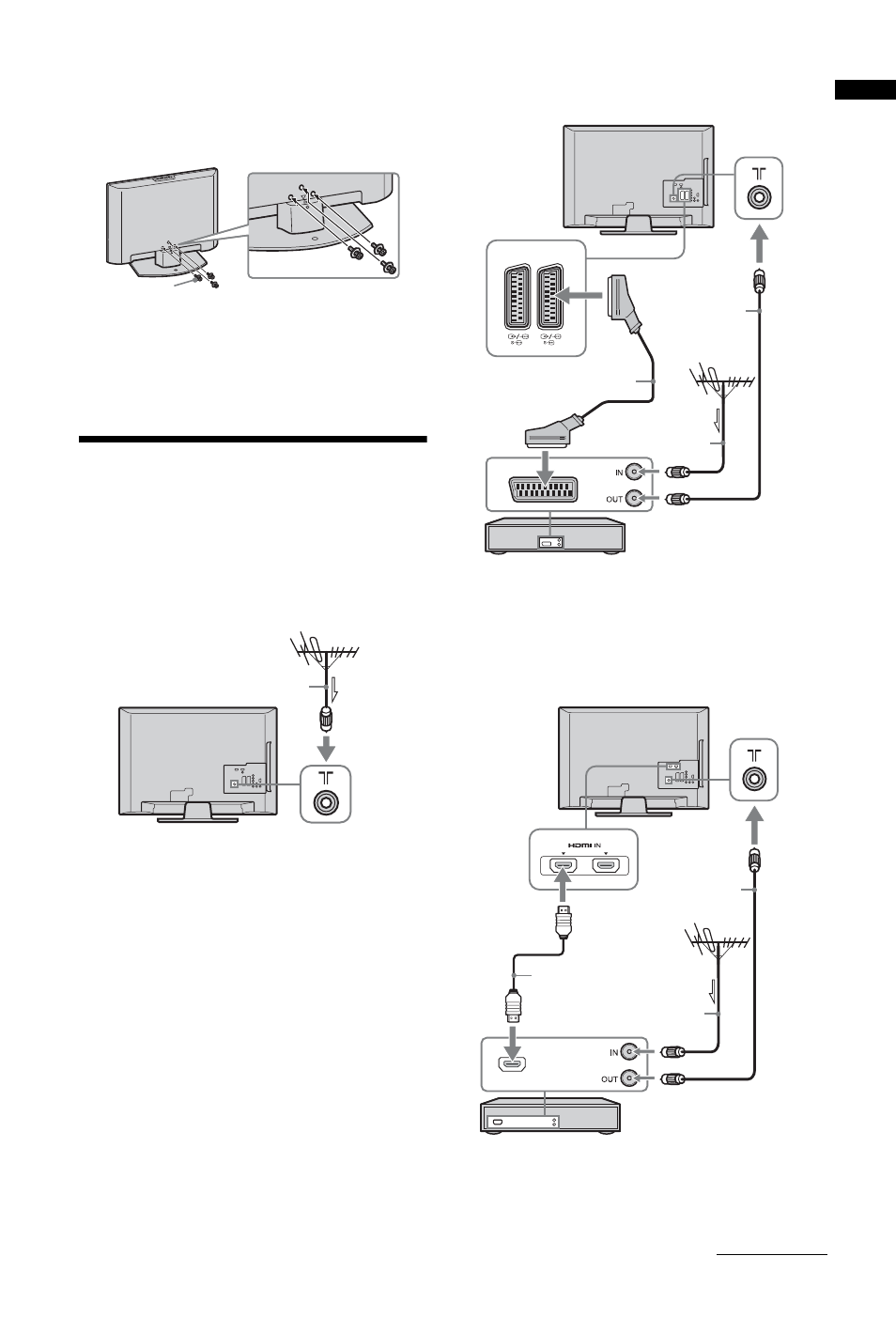

Przykręcić telewizor do podstawy za
pomocą wkrętów wchodzących w skład
zestawu.
~
• W razie używania wkrętarki należy ustawić moment
obrotowy o wartości ok. 1,5 N·m {15 kgf·cm}.
• O ile nie stwierdzono inaczej, ilustracje zawarte w
niniejszej instrukcji przedstawiają model
KDL-32L40xx.
3: Podłączenie
anteny/magnetowidu/
nagrywarki DVD
Niniejszy produkt został przetestowany pod kątem spełniania wymogów dyrektywy o zgodności
elektromagnetycznej (EMC) w zakresie używania przewodów połączeniowych nie dłuższych niż 3 m. Uznano,
że produkt spełnia te wymogi.
Wkręty
Przewód koncentryczny
Jeśli odbiornik ma być przyłączony tylko do
anteny
AV1 AV2
Przewód
koncentryczny
Przewód SCART
Przewód
koncentryczny
Magnetowid/ nagrywarka DVD
~
• Wyjścia AV1 są dostępne tylko w wypadku telewizora analogowego.
• Wyjścia AV2, przez które sygnał jest wysyłany do bieżącego
telewizora (oprócz PC, HDMI1, 2, Component 1080i).
Podłączanie anteny/ magnetowidu/
nagrywarki DVD z gniazdem SCART
1 2
Podłączanie anteny/ magnetowidu/ nagrywarki
DVD z gniazdem HDMI
Przewód HDMI
Przewód
koncentryczny
Przewód
koncentryczny
Magnetowid/ nagrywarka DVD
cd
