Para refacciones o asistencia, llame a Simer Servicios al Cliente al: 1 800 468-7867
4. Coloque la bomba en el sumidero; verifique que nada
interfiera con el funcionamiento del interruptor.
5. Termine de instalar la plomería necesaria. Siga las
instrucciones del fabricante del pegamento con respecto a
las precauciones por seguridad y al tiempo de
endurecimiento.
Peligro de inundación. Asegúrese de que
la bomba no se pueda mover dentro del sumidero. Si la
bomba se mueve al funcionar, la tubería o la pared del
sumidero podrán interferir con el interruptor e impedir que la
bomba se encienda o se apague.
6A. Fuente de alimentación: Esta bomba requiere un ramal
individual de 115 V., 60 Hz., 15 amperios. El circuito debe
estar puesto a tierra y debe estar dedicado a la bomba de
sumidero.
6B. La bomba viene provista de un juego de cordón trifilar con
ficha con un hilo a tierra. Enchufe el interruptor
directamente en la toma de corriente y enchufe la
bomba en la ficha del interruptor.
Peligro de choque eléctrico. Siempre
conecte la bomba a tierra por medio de una masa
eléctrica adecuada, como una tubería de agua conectada
a tierra, una canalización metálica debidamente
conectada a tierra, o un sistema de cable a tierra. No
corte la punta redonda de conexión a tierra.
7A. Después de haber instalado la tubería, la válvula de
retención y el interruptor de flotador, la bomba estará lista
para funcionar.
7B. Inspeccione la bomba llenando el sumidero de agua y
observando su funcionamiento por un ciclo completo.
Para obtener información sobre las graduaciones del
interruptor, consulte el cuadro de Especificaciones
Eléctricas y del Interruptor en la página 23.
Si no se realiza esta inspección del
funcionamiento, existe el riesgo de un funcionamiento
inadecuado, fallas prematuras e inundación.
El interruptor IntelliShield
NOTA: Mantenga la caja de mando del IntelliShield seca
en todo momento. No la conecte a un cable de alargue ni
permita que penetre en el foso de recogida.
El interruptor IntelliShield consiste en tres varillas de acero
inoxidable (sondas), montadas verticalmente al costado de
la bomba. Estas son las sondas de apagar (OFF), encender
(ON), y a tierra (GROUND) (ver la Figura 9).
Operación normal
Cuando el nivel del agua se eleva al nivel de la sonda ON (la
varilla de acero inoxidable más corta), la bomba se activa. A
medida que la bomba marcha, el nivel del agua desciende.
Cuando desciende por debajo de la punta de la sonda OFF
(la varilla de acero inoxidable larga con el manguito de
plástico largo), la bomba se detiene.
PRECAUCIÓN
Instalación 20

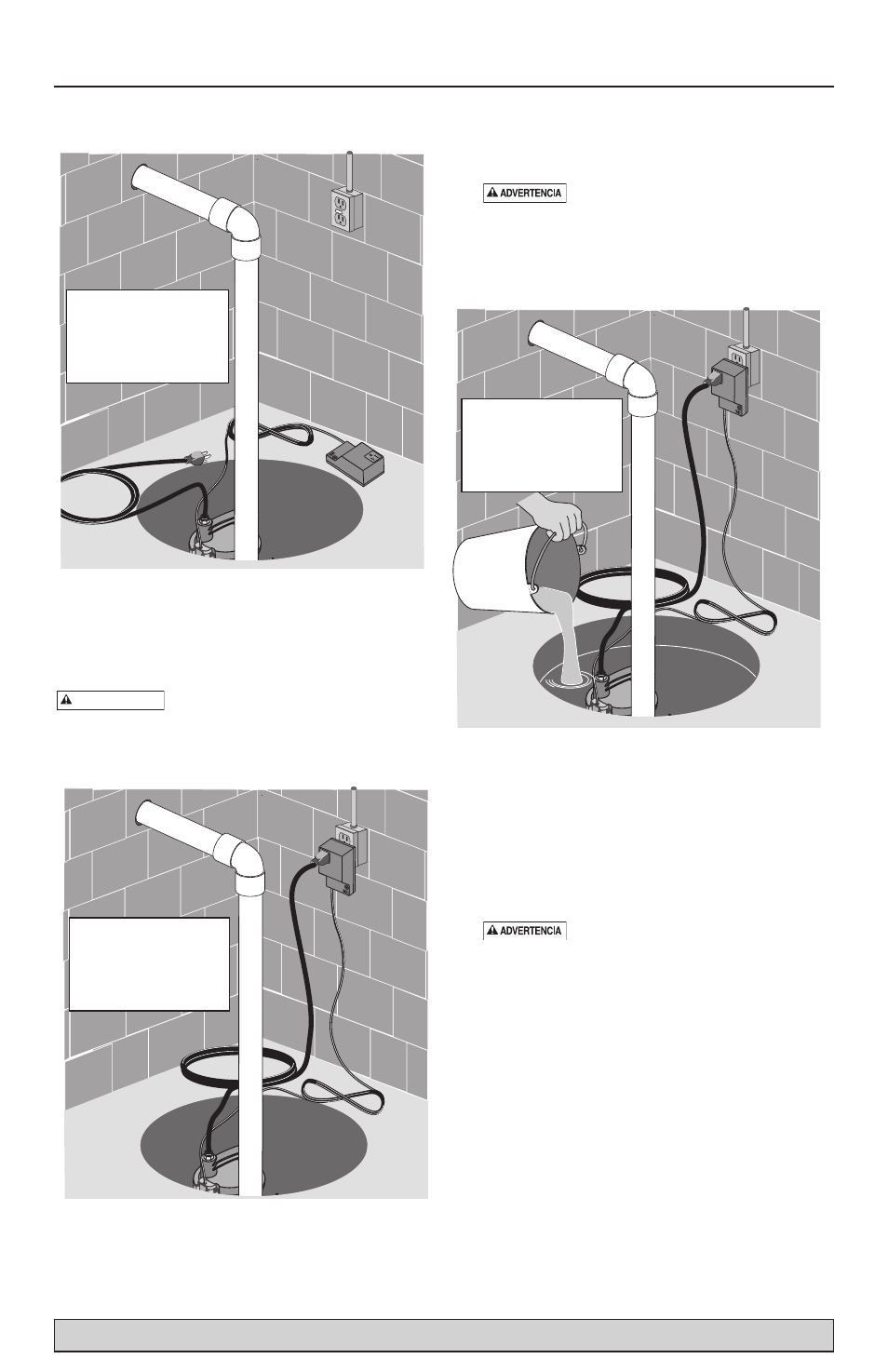

Figura 8
Figura 6
Figura 7
La tapa del sumidero
se omite en la
ilustración por
razones de claridad.
La tapa del sumidero
se omite en la
ilustración por
razones de claridad.
La tapa del sumidero
se omite en la
ilustración por
razones de claridad.
