30
R
Sección 6

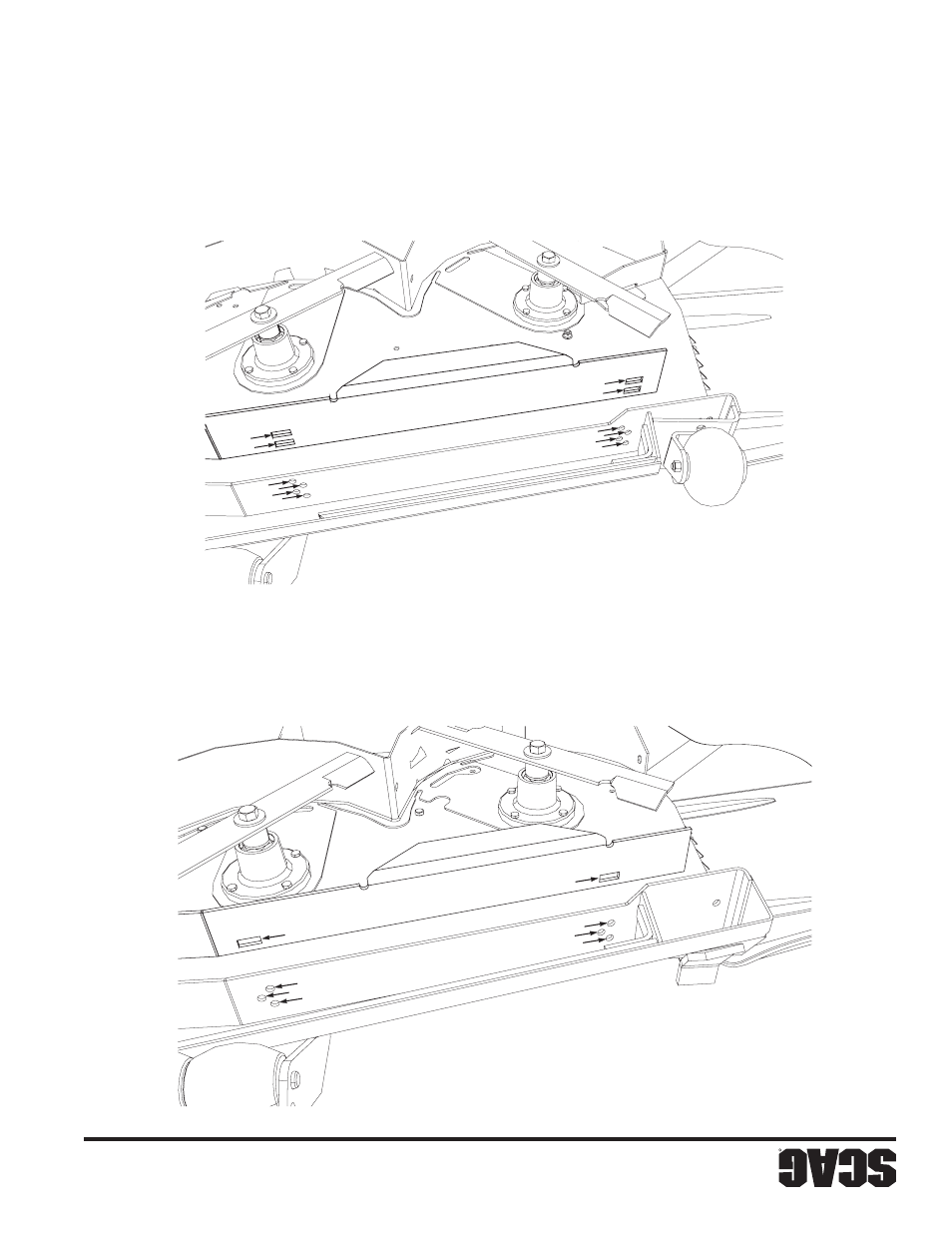

Aju ste d el d efl ect or de co rte personalizado
Ranura de montaje Ubicación de accesorios de montaje
1
2
3
A
1
2
3
A
Ran ura "A " Orificio1 Orificio 2 Orificio 3
Altura (pulgadas) 3” 3-1/2” 4”
Ajuste del deflector de corte personalizado de 3 posiciones Figura 6-9.
12
34
A
B
12
34
A
B
Ajuste del deflect or de co rte personalizado
Ranura "A" Orificio 1 Orificio 2 Orificio 3 Orificio 4
Altura (pulgadas) 3-3/4” 4-1/4 ” 4-3/4 ” 5-1/4 ”
Ranura "B" Orificio 2 Orificio 3 Orificio 4
Altura (pulgadas) 3-1/2 ” 4” 4-1/2”
Ranura de montaje seleccionada Ubicación de accesorios de montaje
Ajuste del deflector de corte personalizado de 7 posiciones Figura 6-10.
