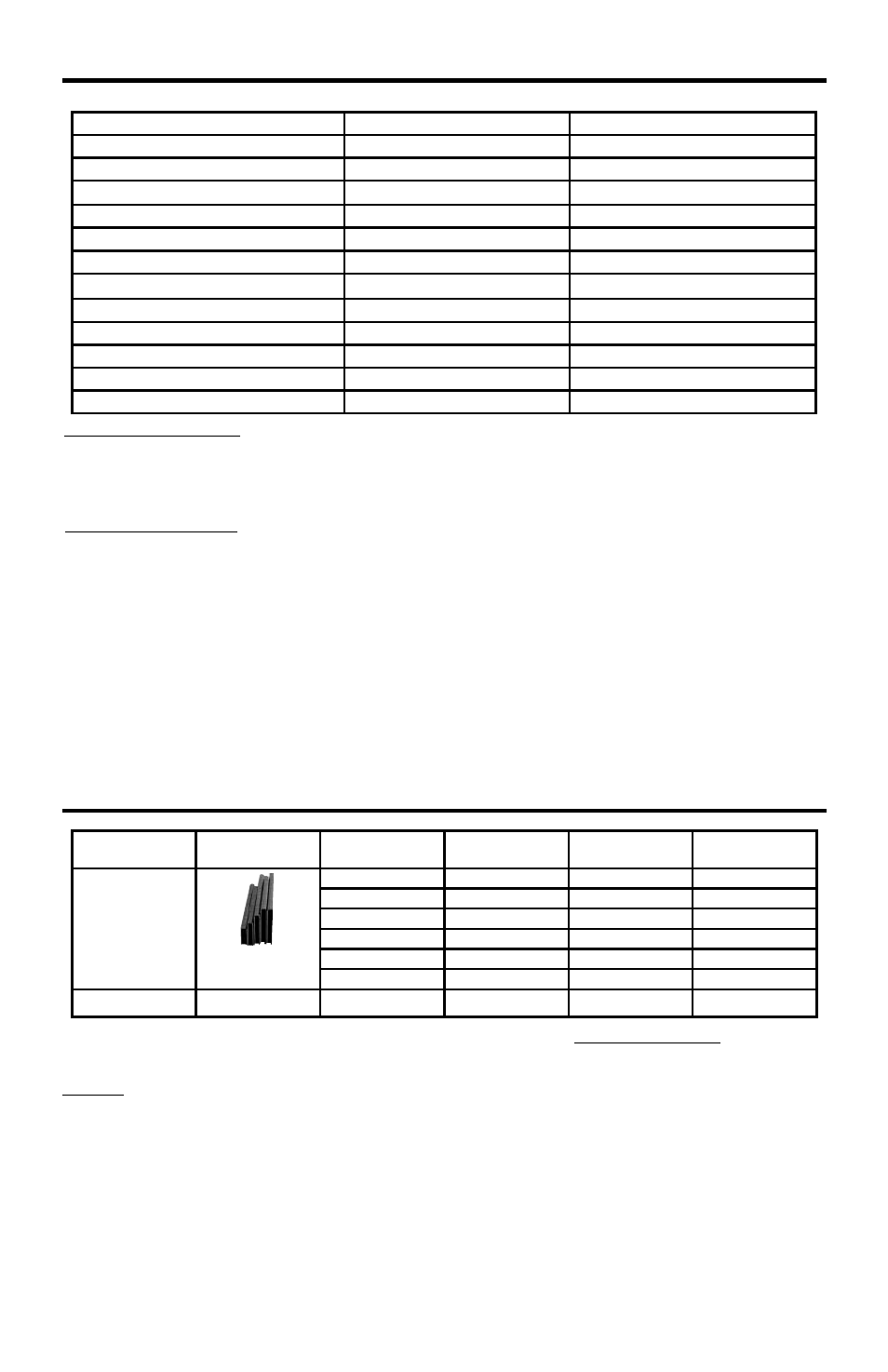

ESPECIFICACIONES DE LA HERRAMIENTA
Todas las dimensiones están en pulgadas a menos que se especifique lo contrario.
EHF1838K LHF2025K
Descripción Engrapadora para duela calibre 18 Engrapadora para duela calibre 20
Tipo de motor Sin aceite Sin aceite
Rango de presión operativa 4.9 to 8.43kg/cm 2 (70-120 PSI) 4.9 to 8.43 kg/cm 2 (70-120 PSI)
Máxima presión operativa 8.43 kg/cm 2 (120 PSI) 8.43 kg/cm 2 (120 PSI)
Tipo de fijación Serie SX5035 SB97-1GLS
Calibre de la fijación Calibre 18 Calibre 20
Gama de la fijación 25mm-38mm (1” - 1-1/2”) 25mm (1”)
Capacidad del depósito 100 125
Largo 235mm (9-1/4”) 235mm (9-1/4”)
Ancho 69.9mm (2-3/4”) 69.9mm (2-3/4”)
Altura 250.8mm (9-7/8”) 215.9mm (8.5”)
Peso 1.57kg (3.47lbs.) 1.32kg (2.9lbs.)
Presión operativa:
4.9 a 8.43 kg/cm 2 (70 a 120 p.s.i.g.). Seleccione la presión operativa dentro de esta gama para lograr el óptimo
rendimiento de las fijaciones.
Consumo de aire:
La EHF1838K requiere 1.94 pies cúbicos por minuto o C.F.M. (54.93 litros por minuto o LT/MIN) de aire libre a 80PSI
(5.6 kg/cm
2 ) para operar a una velocidad de 60 sujetadores por minuto. La EHF1838K requiere 1.90 pies cúbicos
por minuto o C.F.M. (53.8 litros por minuto o LT/MIN) de aire libre a 80PSI (5.6 kg/cm 2 ) para operar a una velocidad
de 60 sujetadores por minuto. Para determinar el compresor de aire del tamaño adecuado, tome la velocidad real con
la cual se operará la herramienta y compare los pies C.F.M. ( LT/MIN) (LT/MIN) con la entrega de aire libre del
compresor (C.F.M./ LT/MIN) a 5.6 kg/cm
2 (80 PSI).
Por ejemplo, si el uso de fijaciones promedia 30 fijaciones por minuto, necesita el 50% de los pies cúbicos por
minuto de la herramienta para hacer funcionar la herramienta a razón de 60 fijaciones por minuto. En este caso,
asegúrese de que el compresor de aire pueda entregar un mínimo de 27.47 LT/MIN (0.97 C.F.M.) a 5.6 kg/cm
2 (80
PSI) para un óptimo rendimiento.
* También se ofrecen fijaciones de acero inoxidable en ciertos tamaños. Visite www.BOSTITCH.com para saber
más detalles.
NOTA:
Las herramientas BOSTITCH se han diseñado para brindar una satisfacción excelente al cliente y lograr máximo
rendimiento al utilizarse con fijaciones de precisión BOSTITCH diseñadas con las mismas normas estrictas.
BOSTITCH no puede asumir responsabilidad alguna por el rendimiento del producto si se utilizan nuestras
herramientas con fijaciones o accesorios que no reúnen los requisitos específicos establecidos para
fijaciones y accesorios genuinos de BOSTITCH.
NO SUPERE ESTA PRESIÓN OPERATIVA RECOMENDADA.
ESPECIFICACIONES DE FIJACIONES
-16-
Modelo de
herramienta
Tipo de fijación
SKU de
la fijación
Ancho
de corona
Calibre Largo
EHF1838K
Grapas
SX50351G 7/32” 18 1” (25mm)
SX50351-1/8G 7/32” 18 1-1/8” (28mm)
SX50351-3/16G 7/32” 18 1-3/16” (30mm)
SX50351-1/4G 7/32” 18 1-1/4” (32mm)
SX50351-3/8G 7/32” 18 1-3/8” (35mm)
SX50351-1/2G 7/32” 18 1-1/2” (38mm)
LHF2025K Grapas
SB97-1G 3/16” 20 1” (25mm)
