Bulldog-kamera on suunniteltu käytettäväksi yhdessä minkä tahansa videotallentimen, valvontamonitorin,
television tai videokaappauskortilla varustetun PC:n kanssa. Kamera soveltuu sisä- ja ulkokäyttöön.
Bulldog-kameraa voidaan käyttää useaan eri tarkoitukseen kuten vierailijoiden tarkkailuun ulko-ovella,
auton, piha-alueen, myymälöiden ja varastojen tarkkailuun sekä valvomaan lasten leikkialuetta.
1.
2.
3.
4. Bulldog-kamera, jossa jalusta ja kiinteä kaapeli.
12Voltin DC-verkkosovitin (verkkosovittimen malli vaihtelee maakohtaisesti).
10m:n virta- ja videojatkokaapeli.
BNC (naaras)/ RCA (uros) -sovitin
BNC Naaras
DVR, TV, VCR tai MONITORI
OUT
IN VIDEO
VIDEO
AUDIO
AUDIO
VIDEO TULO

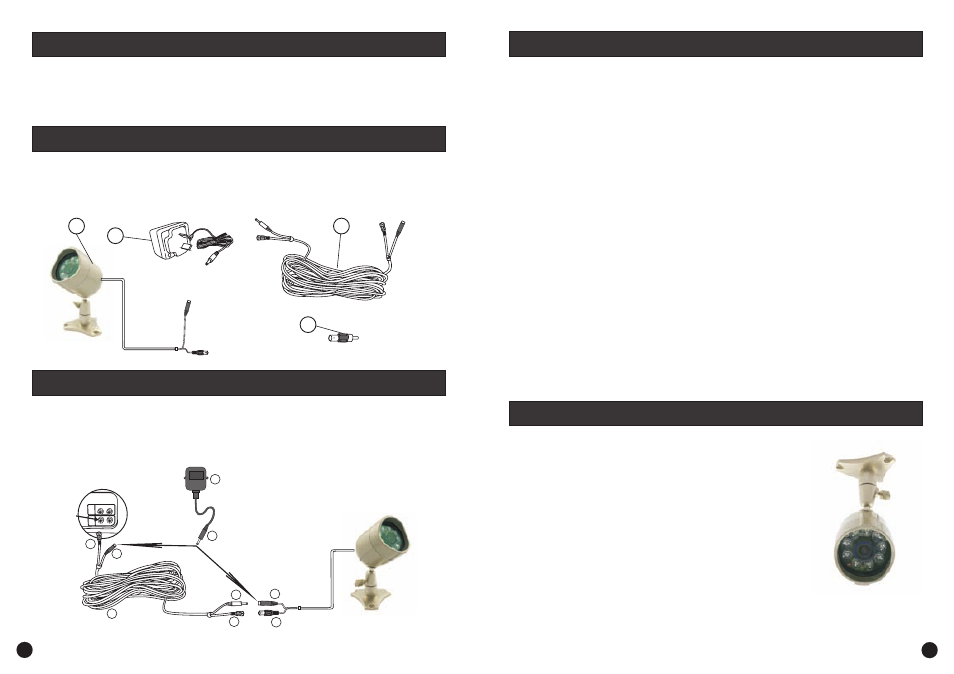

Bulldog-kamerasi on suunniteltu lähettämään korkealuokkaisia värikuvia valvontalaitteillesi tai
televisiollesi ja se toimii verkkovirralla. Helpottaaksemme sinua Bulldog-kameran asennuksessa ja
käyttöönotossa, olemme laatineet alla olevan kaavion, josta ilmenevät eri asennusvaiheet ja
tarpeellisten laitekomponenttien numerot.
DC Jakkiliitin
DC VIRTALIITIN
3c
2a
1b
KAMERA
1
VERKKOSOVITIN 2
2
4
3
-DC Jakkiliitin
1a
JATKOKAAPELI
3
BNC Uros 3b
BNC Uros 3d
DC Pistoke 3a
10
Asennusohjeet
Sisältö ja osaluettelo
Näin liität Bulldog-kameran monitoriin
11
1.
2.
3.
4.
5.
Kun olet valinnut kameralle optimaalisen paikan, katkaise kamerasta virta
ja irrota virtajohto kamerasta.
Kun asennat Bulldog-kameran seinälle tai kattoon, käännä kamera siten,
että kameralinssin yläosa osoittaa ylöspäin, sillä muutoin kuva näkyy
ylösalaisin (ks. kaaviokuva).
Pidä kameran runkoa siinä asennossa, johon haluat asentaa sen ja
merkitse kiinnitysreikien paikat kynällä. Poraa sitten sopivan kokoisella
terällä reiät kiinnitysruuveille.
Vie kamerakaapeli tv:lle/videonauhurille. Ota huomioon, että jos joudut
poraamaan reikiä kaapelin läpiviemiseksi, niiden on oltava halkaisijaltaan
vähintään 14mm, jotta kaapelin liittimet mahtuvat läpi.
Yhdistä uudelleen virta- ja videokaapeli kameraan ja kytke kameraan virta.
Vaihe 1:
(Video BNC Naaras)
(DC Virtaliitin)
Vaihe 2: BNC Naaras (1b) jatkokaapelin (3) BNC Urokseen (3b)
BNC Uros
(3d)
Vaihe 3: verkkosovittimen (2) Virtalitin (2a)
Vaihe 4: verkkolaite (2)
Vaihe 5: A/V-TV, BNC/RCA-sovittimen (4)
jatkokaapelin (3) BNC-liitimen (3d) televisiosi videonauhurisi RCA-
liittimeen Televisio AV-
videonauhuriisi
A/V-tulo TV
Huom:
Huom: videonauhurin TV:n A/V-liitäntöjen
Bulldog-kameran kaapelin päässä on kaksi liitintä:
•Hopeinen
•Musta
Yhdistä ja lukitse liittimet
kiertämällä ulkorengasta. Yhdistä jatkokaapelin vastakkaisessa päässä oleva toinen
valvontalaitteesi BNC-liittimeen (se sijaitsee yleensä videotallentimen tai Quad-prosessorin
takana).
Yhdistä takana sijaitseva Bulldog-kameran DC
Jakkiliittimeen (1a), tai 10m:n jatkokaapelin DC Jakkiliittimeen (3c) mikäli käytät sitä. Voit valita
minkä tahansa lähinnä sijaitsevan jänniteliitännän.
Yhdistä verkkopistorasiaan ja kytke tarvittaessa jännite päälle.
Jos käytössäsi on RCA-liittimillä varustettu tarvitset
yhdistääksesi tai
. Tällöin sinun on kytkettävä kanavalle voidaksesi nähdä kamerakuvan.
Kun haluat kytkeä Bulldog-kameran , sinun on valittava videonauhurin
ohjelmalähteeksi ja kytkettävä ohjelmakanavalle, jota normaalisti käytät katsoessasi
ohjelmaa videonauhurilta.
Heikossa valaistuksessa, jossa värikuva ei näy kunnolla Bulldog-kameran kuva vaihtuu
automaattisesti mustavalkoiseksi samalla, kun se kytkee päälle infrapunaisen LED-valaistuksen.
Tutustu ja käyttöohjeisiin, kun haluat lisätietoja niiden
käytöstä.
Kameran asennus seinälle tai kattoon
Näin liität Bulldog-kameran monitoriin
