-32-
Descripción funcional y especificaciones
Desconecte el enchufe de la fuente de energía antes de realizar cualquier ensamblaje
o ajuste, o cambiar accesorios. Estas medidas de seguridad preventivas reducen el
riesgo de arrancar la herramienta accidentalmente.
ADVERTENCIA
!
CAPACIDADES MAXIMAS
No. de Espesor de Acción de Long. de
modelo la hoja a hoja carrera Madera Aluminio Acero
4680 Mínimo .7mm - Máximo 1.7mm Orb./Desp. cont. 20 mm 80 mm 12 mm 6 mm
NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del fabricante colocada en
la herramienta.

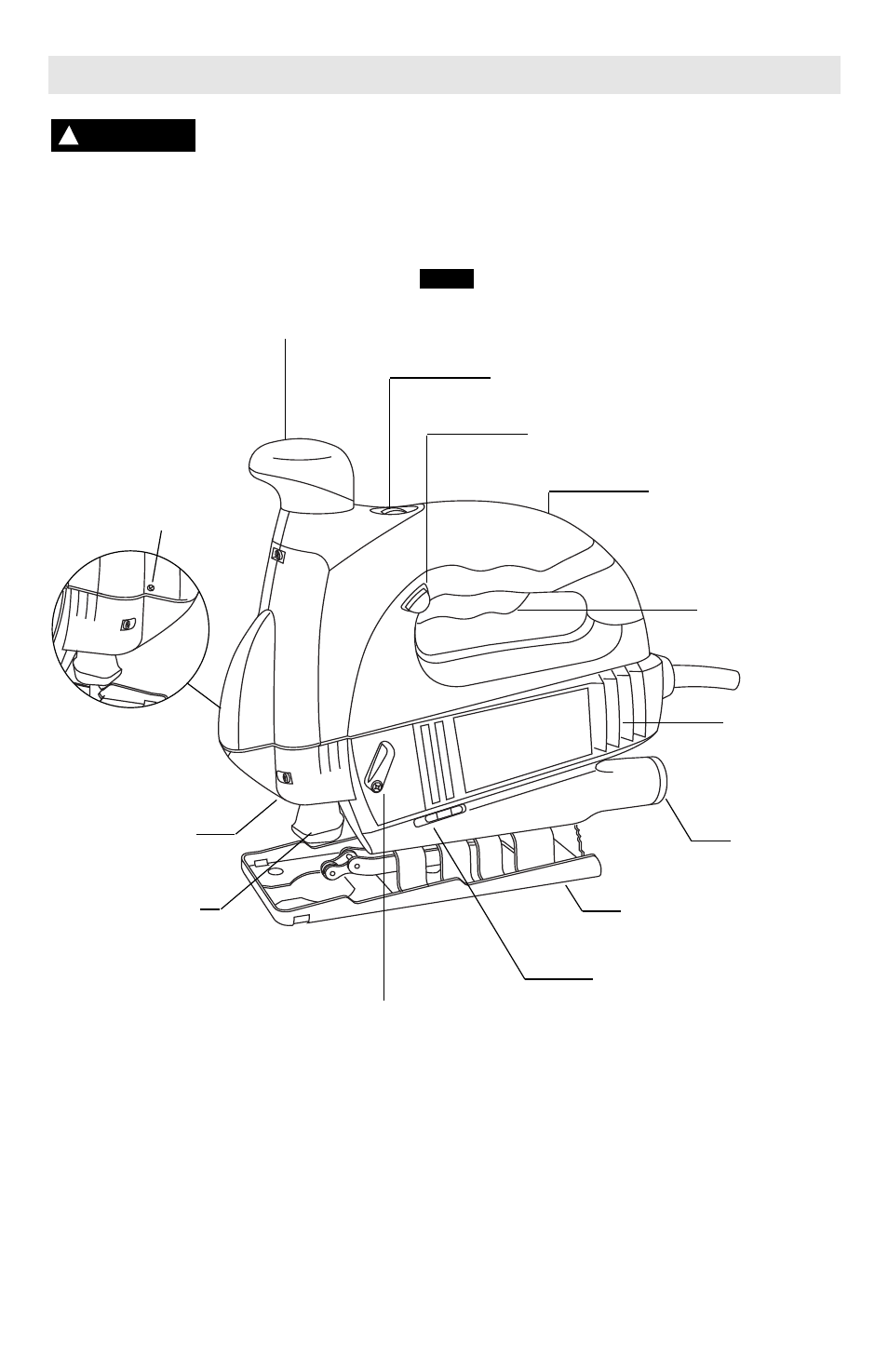

Sierras de vaivén
INTERRUPTOR
GATILLO “ON/OFF”
(DE ENCENDIDO Y
APAGADO)
POMO DE DESPLAZAMIENTO
CONTINUO
BASE
ABERTURAS DE
VENTILACION
ORIFICIO PARA
POLVO /
COMPARTIMIENTO
PARA GUARDAR
HOJAS CUBIERTA DE
CAMBIO DE HOJA
SIN HERRAMIENTAS
BOTON DE
“FIJACION EN ON”
PALANCA DE CONTROL
ÓRBITAL / DESPLAZAMIENTO
CONTINUO
LUZ SITE-LIGHT™
RUEDA DE CONTROL DE LA LUZ LÁSER
Y LA LUZ SITE-LIGHT™
EMPUÑADURA
CAUCHUTADA
FIG.1
INTERRUPTOR
DEL SOPLADOR
DE POLVO
TORNILLO DE
AJUSTE DE LA
LUZ LÁSER
