-19-
Description fonctionnelle et spécifications
Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage
ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité
préventive réduisent le risque d'une mise en marche accidentelle de l'outil.
AVERTISSEMENT
!
CAPACITÉS MAXIMALES
No. de Épaisseur Action de Longueur
modèle de lame la lame de la course Bois Aluminum Acier
4680 Minimum .7mm -Maximum 1.7mm Orbitale/chantournage 20 mm 80 mm 12 mm 6 mm
REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.

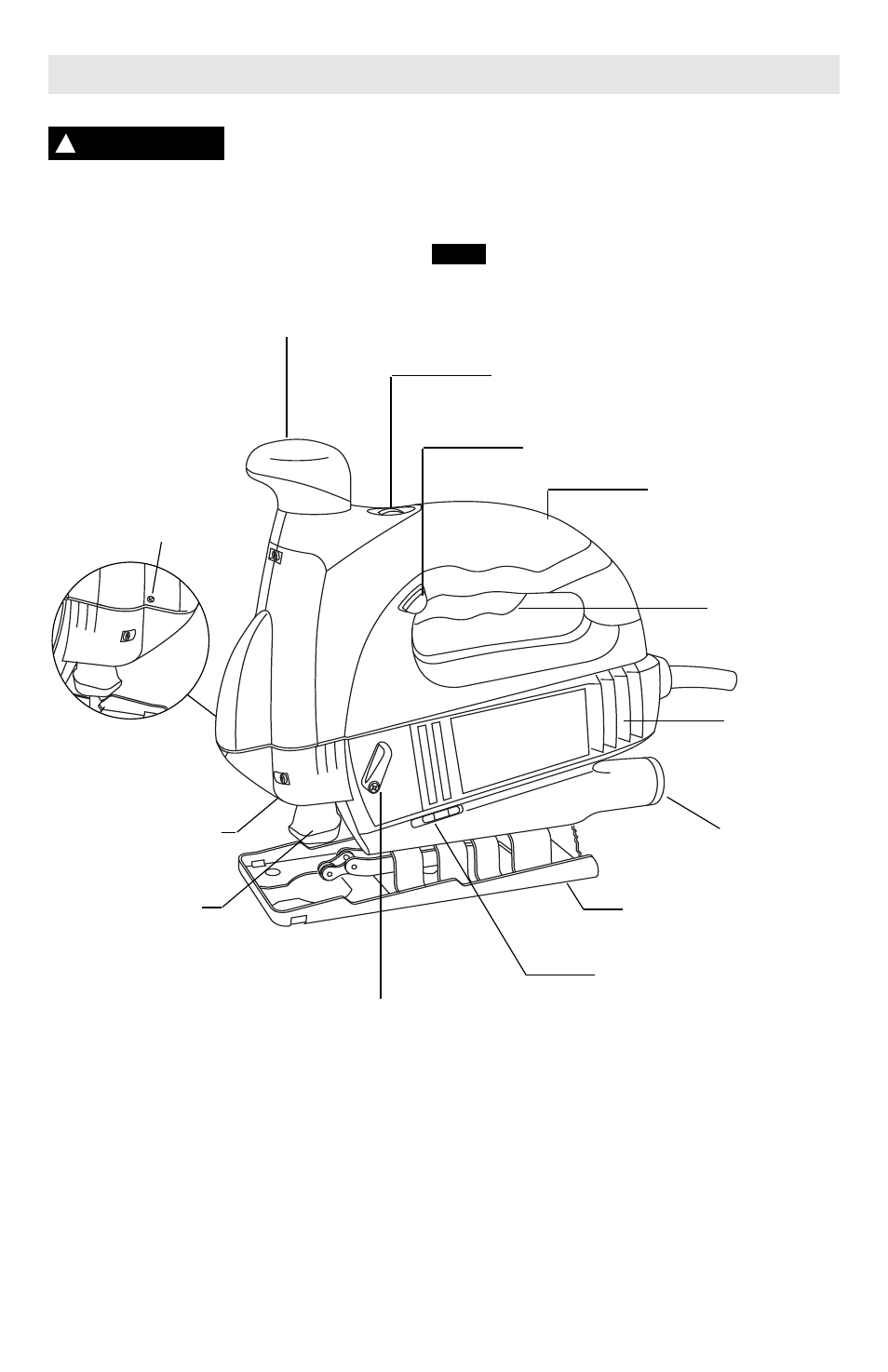

GÂCHETTE AVEC
VARIATION DE
VITESSE
POMMEAU DE CHANTOURNGE
SEMELLE
PRISES D’AIR
RACCORD
D’ASPIRATION/RANGEMENT
DES LAMES
COUVERCLE DU
SYSTÈME DE
CHANGEMENT DE
LAME SANS OUTIL
BOUTON DE BLOCAGE
EN MARCHE
LEVIER DE COMMANDE DE
L’ORBITE/CHANTOURNAGE
ÉCLAIRAGE D’APPOINT
SITE-LIGHT™
MOLETTE DE COMMANDE DU LASER ET DE
L’ÉCLAIRAGE D’APPOINT SITE-LIGHT™
POIGNÉE
CAOUTCHOUTÉE
INTERRUPTEUR DE
LA SOUFFLETTE
VIS DE RÉGLAGE
DU LASER
FIG.1
