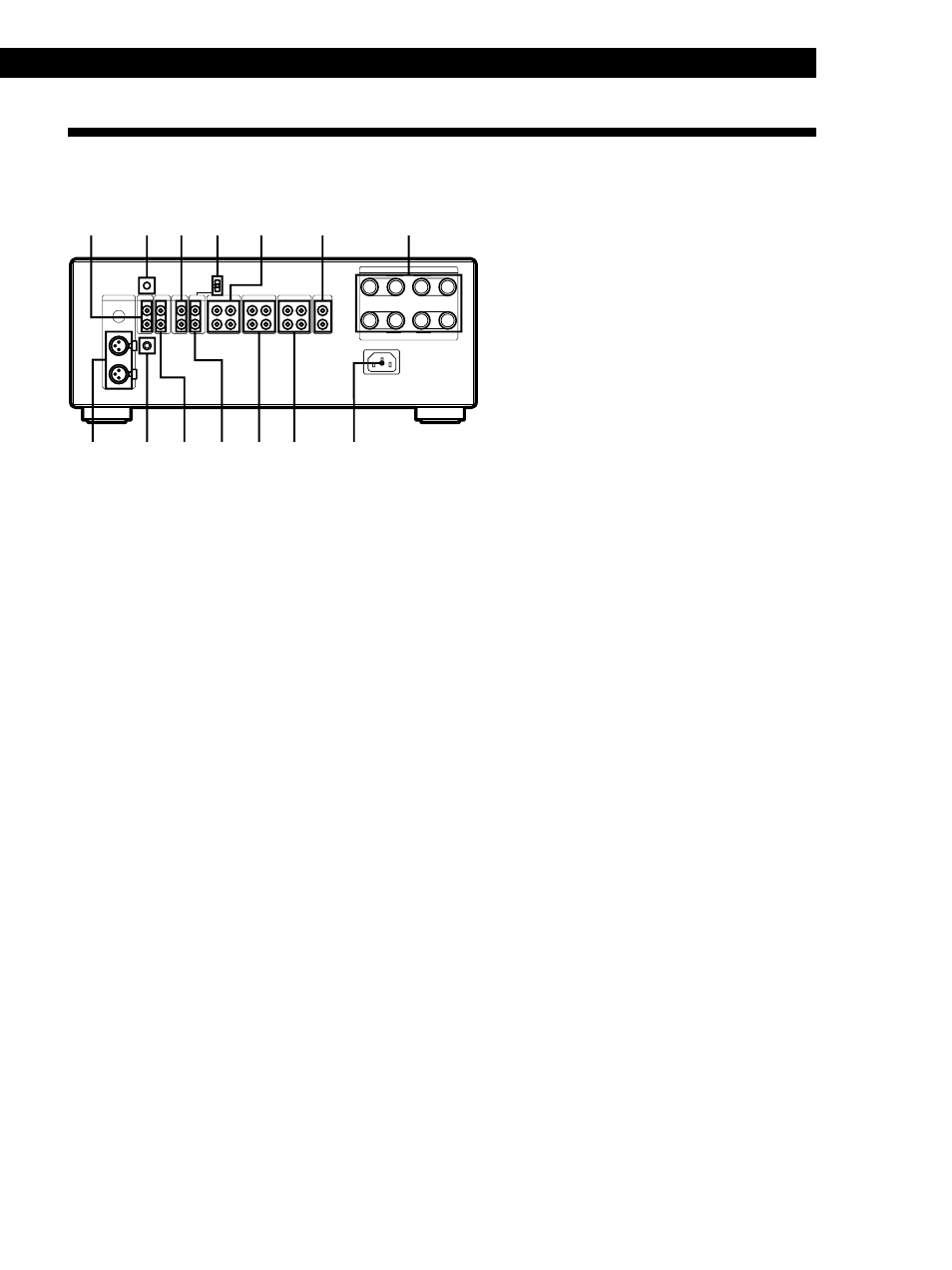

Descripción del panel posterior
1 Giradiscos (PHONO)
2 Cápsula de bobina/imán móvil
(CARTRIDGE MC/MM)
3 SACD/Reproductor de discos compactos (de
audio súper/discos compactos (SACD/CD))
4 Entrada auxiliar (AUX INPUT)
5 Deck de casetes 3 (TAPE3)
6 Salida de preamplificación (PRE OUT)
7 Altavoces (SPEAKERS MAIN/BI-WIRE)
8 Toma de entrada de CA (AC IN)
9 Deck de cinta audiodigital/deck de casetes 1
(TAPE1/DAT)
!º Deck de minidiscos/deck de casetes 2
(TAPE2/MD)
!¡ Fuente auxiliar (desequilibradas) [AUX
(UNBALANCED)]
!™ Sintonizador (TUNER)
!£ y (SIGNAL GND)
!¢ Fuente auxiliar (equilibradas) [AUX
(BALANCED)]
8 9 0 !£ !™ !¢ !¡
1 4 7 2 3 5 6
2 3 1
CARTRIDGE
O MC o MM
AUX INPUT
UNBALANCED
BALANCED
TAPE3 TAPE2/MD TAPE1/DAT PRE OUT PHONO TUNER SACD/CD AUX
REC OUT IN IN IN IN IN REC OUT IN REC OUT IN
L
R
L
R
BALANCED
MAIN R
SPEAKERS
L
y
+ – – +
BI-WIRE R L
IMPEDANCE USE (MAIN+BI-WIRE TOTAL) 4-16 Ω
