Avant de commencer
Respecter tous les codes de plomberie locaux.
Avant l’installation, déballer le nouveau lavabo et la colonne et
examiner soigneusement pour en déceler tout dommage.
Remettre le lavabo et la colonne dans leurs emballages de
protection jusqu’à l’installation.
Ces instructions sont pour l’installation d’un lavabo sur une
construction de cadre en bois. Pour d’autres installation, fournir
les supports et attaches ayant les dimensions et la résistance
appropriées.
Les murs et le sol doivent être d’équerre, d’aplomb, et nivelés.
Les dimensions du lavabo sont nominales et conformes aux
tolérances données par la norme ASME/ANSI A112.19.2M établie
pour les produits en porcelaine vitrifiée.
Sterling se réserve le droit d’apporter des modifications sur le
design des produits sans avis préalables, comme spécifié dans le
catalogue des prix.

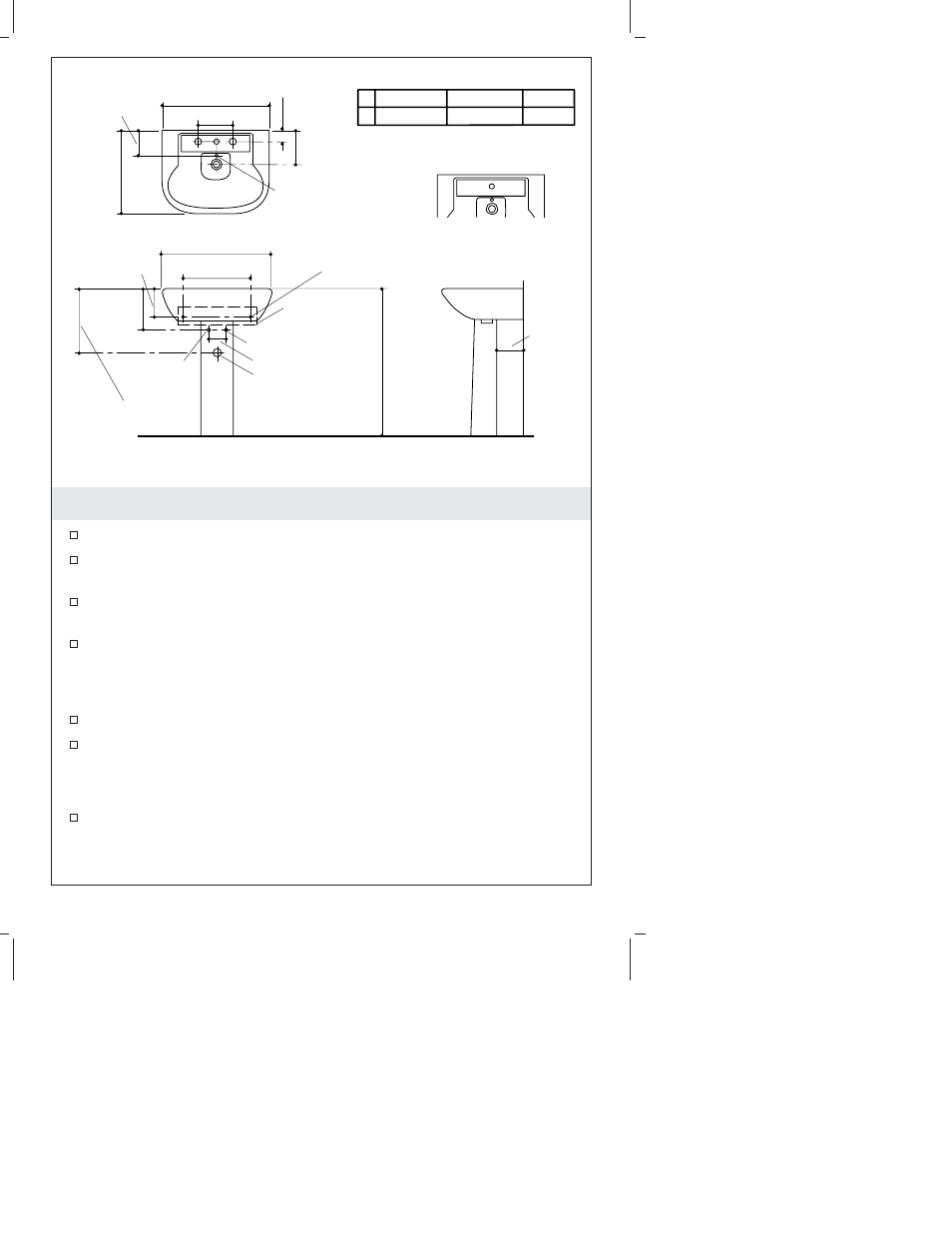

442424 442428 442421
A 4" (10,2 cm) 8" (20,3 cm) NA A
7-3/4" (19,7 cm)
2-5/8"
(6,7 cm)
23-3/8" (59,4 cm) 6-5/8"
(16,8 cm)
18-1/4"
(46,4 cm)
6" (15,2 cm)
23-3/8" (54 cm)
15-1/4" (38,7 cm)
Prévoir du
support.
9"
(22,9 cm)
14-1/4"
(36,2 cm)
3/8" Chaud
1-1/4" Sortie
drain
4" (10,2 cm)
3/8" Froid 33"
(83,8 cm)
5-5/8"
(14,3 cm)
Trou de fixation dans la
colonne de 1/2" (1,3 cm)
Trous d'ancrage dans
le lavabo de 1/3" (1,3 cm)
Modèle courant de colonne
1021720-2-B Français-2 Sterling
