Identificación de los componentes y los controles – Sony CPD-110EST User Manual
Page 47
5
ES

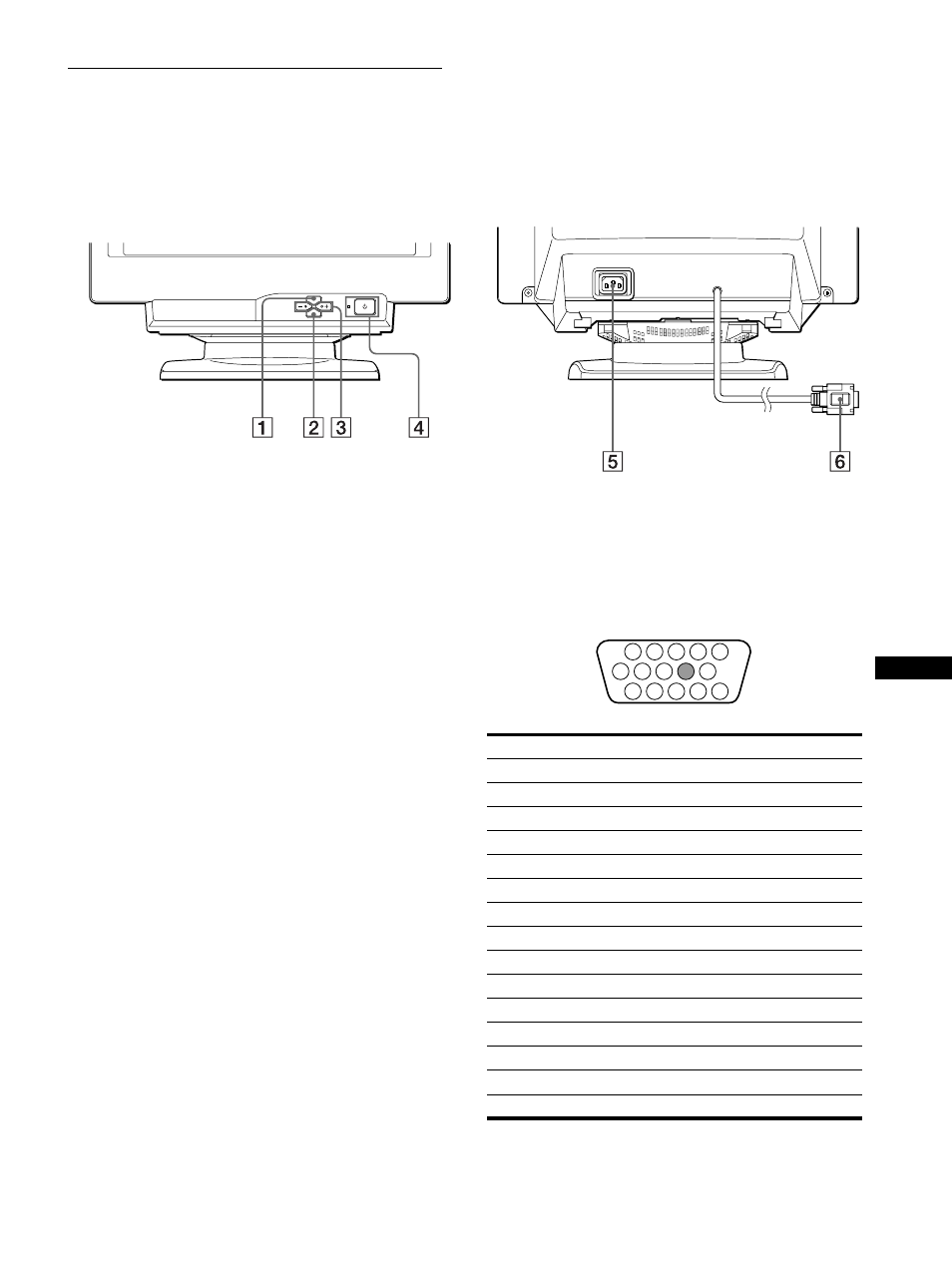

Identificación de los componentes
y los controles
Consulte las páginas entre paréntesis para obtener más
información.
1
1
1
1
Botón MENU (página 9)
Este botón muestra la indicación MENÚ.
2
2
2
2
Este botón selecciona las opciones de menú y de ajuste.
3
3
3
3
Botones
6
6
6
6
(contraste) +/– (página 9)
Estos botones muestran el menú CONTRASTE/BRILLO y
funcionan como los botones +/– al ajustar otras opciones.
4
4
4
4
Interruptor e indicador
1
(alimentación)
Este botón enciende y apaga el monitor. El indicador de
alimentación se ilumina en verde cuando se enciende el
monitor, y parpadea en verde y naranja o se ilumina en
naranja cuando dicho monitor se encuentra en el modo de
ahorro de energía.
5
5
5
5
Conector AC IN (página 6)
Este conector proporciona alimentación de CA al monitor.
6
6
6
6
Conector de entrada de vídeo (HD15) (página 6)
Este conector introduce las señales de vídeo RVA
(0,700 Vp-p, positivo) y de sincronización.
* DDC (Display Data Channel) es un estándar de VESA.
MENU
ENTER
Parte posterior
Parte frontal
Terminal nº Señal
1
Roja
2
Verde
3
Azul
4
Identificación (masa)
5
Masa DDC *
6
Masa roja
7
Masa verde
8
Masa azul
9
–
10
Masa
11
Identificación (masa)
12
Datos bidireccionales (SDA)*
13
Sincronización H.
14
Sincronización V.
15
Reloj de datos (SCL)*
1 2
3 4 5
8
7
6
11 12 13 14 15
10
9
