Opérations de base avec la scie à chantourner
Pour éviter tout risque de blessure
pouvant résulter d’une mise en marche
accidentelle, mettez toujours l’interrupteur en position d’arrêt
(OFF) et débranchez la scie à chantourner avant de déplacer
l’outil, de remplacer la lame ou de réaliser des réglages.

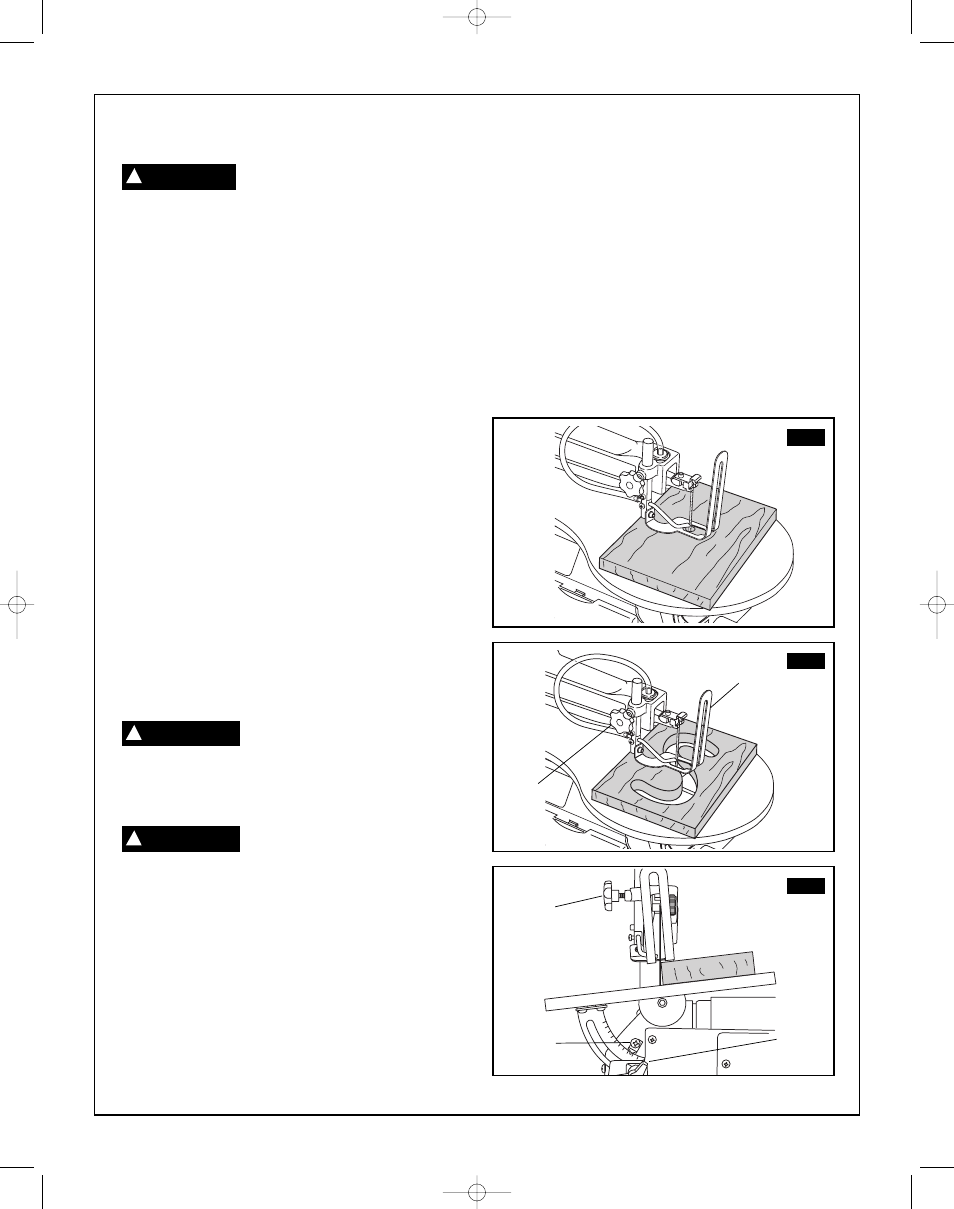

Coupe à l’intérieur (Fig. 17)
1. Tracez le plan de la coupe à effectuer sur l’ouvrage. Percez un
trou de 1/4 po dans l’ouvrage.
2. Retirez la lame. Voir la rubrique intitulée Retrait et installation
des lames.
3. Placez l’ouvrage sur la table de la scie avec le trou dans
l’ouvrage placé au-dessus du trou d’accès de la table.
4. Installez une lame à travers le trou dans l’ouvrage.
5. Suivez l’étape 3-7, sous la rubrique Coupe à main libre.
6. Après que vous aurez fini de faire les coupes à l’intérieur,
éteignez simplement la scie à chantourner (OFF). Débranchez la
scie avant de retirer la lame du porte-lame. Retirez l’ouvrage de
la table.
Coupe à main libre (Fig. 18)
1. Tracez le plan de la coupe à effectuer ou attachez le plan à
l’ouvrage.
2. Soulevez le pied du dispositif de protection de la lame (1) en
desserrant le bouton de réglage de la hauteur (2).
3. Positionnez l’ouvrage contre la lame et placez le pied du
dispositif de protection de la lame contre la surface supérieure
de l’ouvrage.
4. Assujettissez le pied du dispositif de protection de la lame (1)
en serrant le bouton de réglage de la hauteur (2).
5. Retirez l’ouvrage de la lame avant d’allumer la scie à
chantourner (ON).
Afin d’éviter un soulèvement incontrôlable
de l’ouvrage et de réduire le risque de bris
de lame, ne mettez pas l’interrupteur en position de marche (ON)
pendant que l’ouvrage est en contact avec la lame.
6. Faites avancer lentement l’ouvrage vers la lame en le guidant et
en appuyant sur l’ouvrage contre la table.
Ne forcez pas le bord d’attaque de
l’ouvrage contre la lame. Ceci causerait
une déflexion de la lame, réduirait la précision de la coupe et
risquerait même de casser la lame.
7. Lorsque la coupe sera terminée, déplacez le bord de fuite de
l’ouvrage au-delà du pied du dispositif de protection de la lame.
Mettez l’interrupteur est dans la position hors tension (« OFF »).
Coupe angulaire (coupe en biseau) (Fig. 19)
1. Tracez le plan de la coupe à effectuer ou attachez le plan à
l’ouvrage.
2. Mettez le pied du dispositif de protection de la lame dans la
position la plus élevée possible en desserrant la poignée de
verrouillage du biseau de table (3). Serrez à nouveau.
3. Inclinez la table à l’angle désiré en desserrant la poignée de
verrouillage du biseau de la table (4) et en mettant la table à
l’angle approprié en utilisant l’échelle en degrés et l’aiguille
(5).
4. Serrez la poignée de verrouillage du biseau de la table (4).
5. Desserrez la vis du dispositif de protection de la lame et
inclinez le dispositif de protection de la lame au même angle
que la table. Serrez à nouveau la vis du dispositif de protec-
tion de la lame. Voir la rubrique consacrée au réglage de la
bride de fixation.
6. Positionnez l’ouvrage du côté droit de la lame. Abaissez le
pied du dispositif de protection de la lame contre la surface
en desserrant le bouton de réglage de la hauteur. Serrez à
nouveau.
7. Suivez les étapes 5-7 de la rubrique consacrée à la coupe à
main libre.
2
FIG. 18
1
4 5
3 0
15
3
FIG. 19
4
5
FIG. 17
AVERTISSEMENT !
MISE EN GARDE !
MISE EN GARDE !
31.
