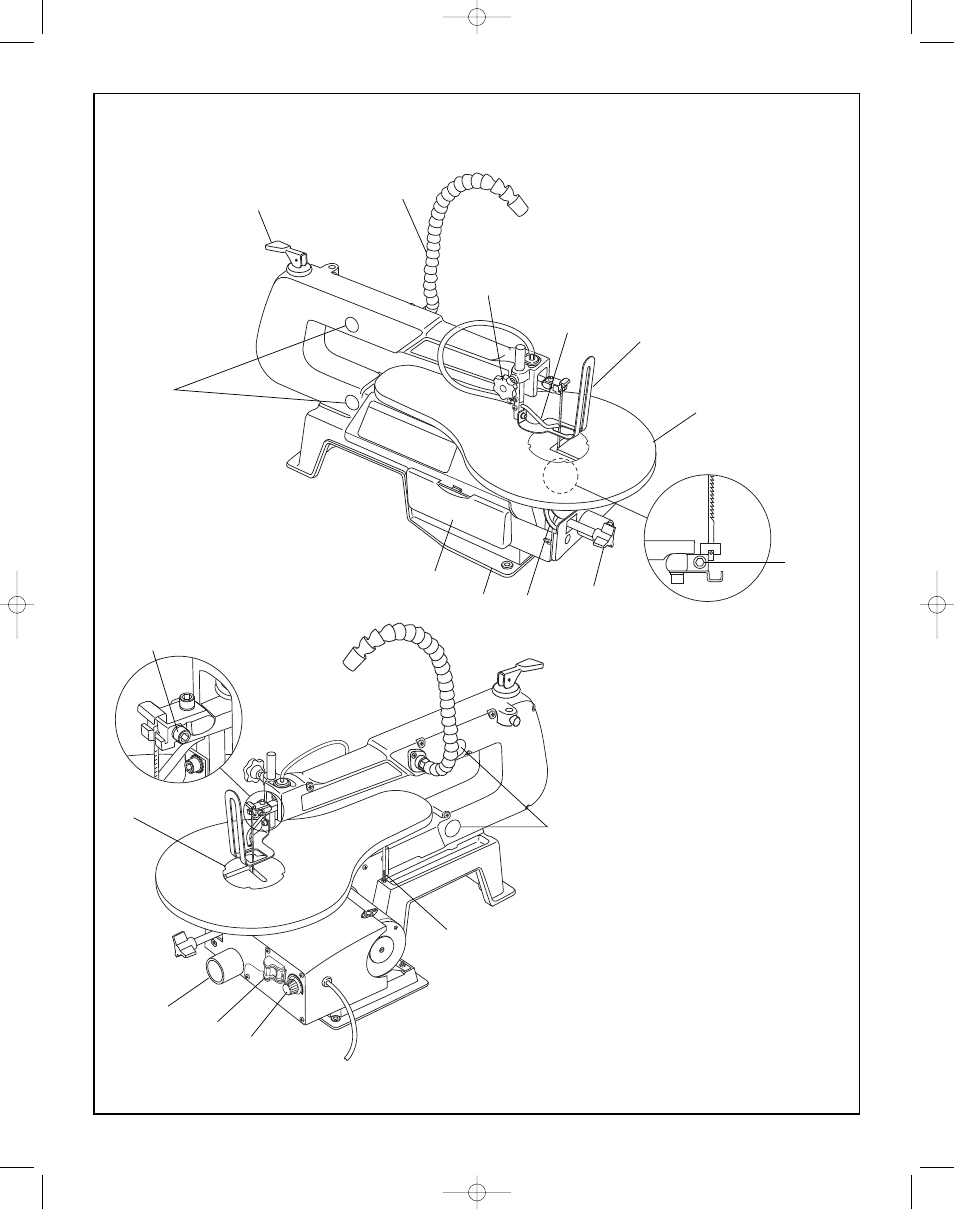

Connaissance élémentaire de votre scie à chantourner
2
1
7
6
4
9
5
3
1
8
10
11
12
13
14
15
16
17
1
Chapeaux de paliers en caoutchouc
2
Levier de tension de la lame
3
Lumière
4
Bouton de verrouillage du pied du dispositif
de protection de la lame
5
Soufflante à sciure
6
Pied du dispositif de protection de la lame
7
Table
8
Porte-lame inférieur et vis
9
Bouton de verrouillage de biseau/table
10 Échelle d’angle/de biseau et aiguille
11 Base
12 Zone de rangement
13 Porte-lame supérieur et vis
14 Plaque amovible de table
15 Orifice de collecte de la sciure
16 Interrupteur marche/arrêt
17 Cadran de contrôle de la vitesse
18 Vis de réglage de la table
