Italiano

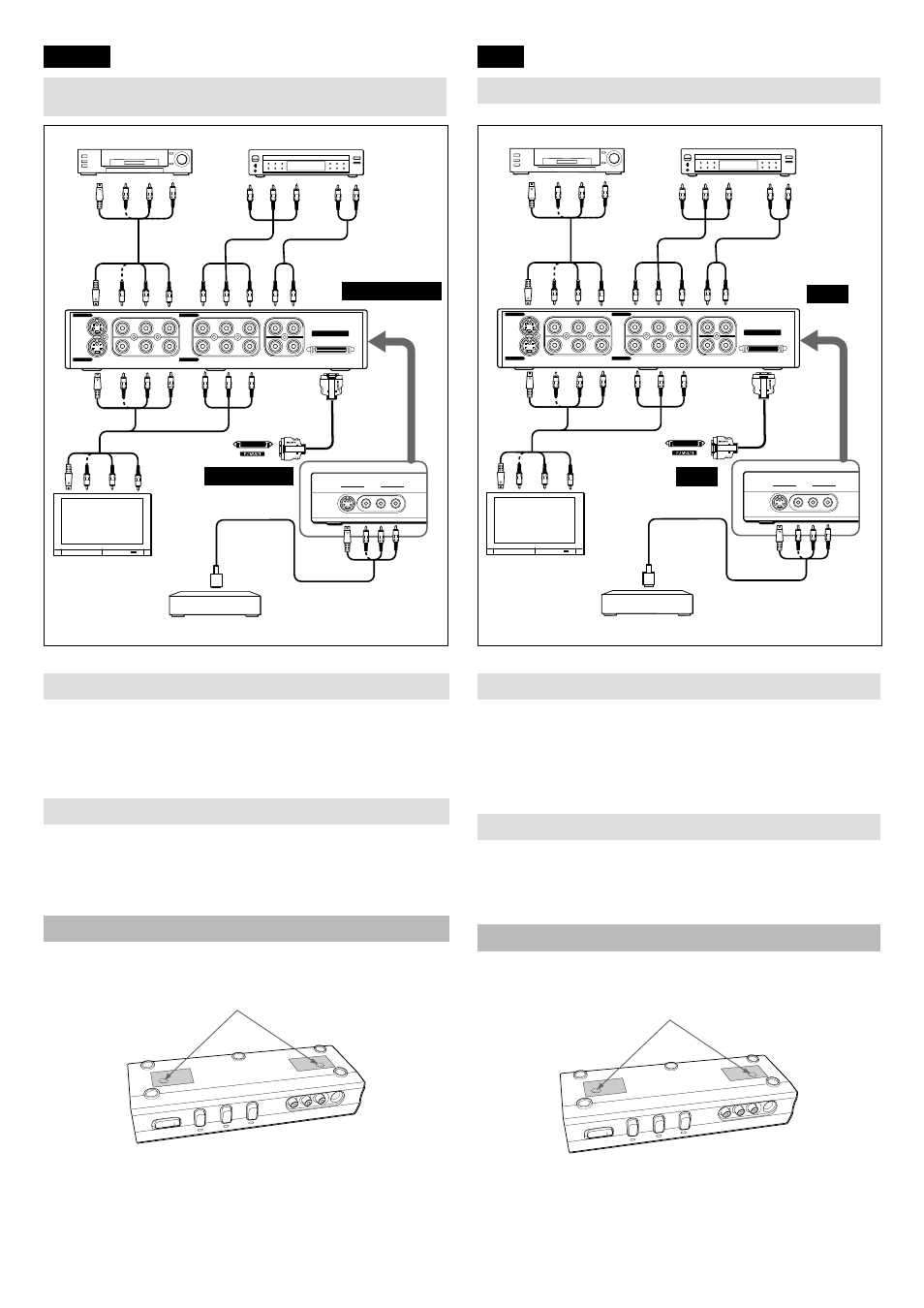

Collegamento (Collegamento con un videogioco o videoregisratore o
un apparecchio con uscita RGB 15k/componenti)
Apparecchio video
Lettore DVD
Parte posteriore
a S video o
all’uscita
video/uscita
audio (L/R)
a RGB o
all’uscita
componente/
uscita
audio (L/R)
VIDEO
IN 2
VIDEO
IN 1
TV
OUT 1
TV
OUT 2
PROJECTOR
OUT
Cavo multiplo
PJ (in
dotazione)
(10 m)
al connettore
S video o
video
al connet-
tore di
uscita
audio
(L/R)
Cavo S video o audio/
video VMC-810S e così
via (non in dotazione)
Parte anteriore
Televisore
Videogioco
Modalità di utilizzo
INPUT:
Premere l’interruttore di selezione INPUT per
selezionare un apparecchio collegato all’unità di
interfaccia del segnale.
OUTPUT: Selezionare l’interruttore di selezione TV/PROJECTOR
desiderato.
Caratteristiche tecniche
Dimensioni:
230
Ч
90
Ч
50 mm (escluso il cavo) (L
×
P
×
A)
Peso:
Circa 310 g
Accessorio in dotazione
: Cavo multiplo 10 m (lunghezza),
Nastri Velcro (2 set; 4 pezzi)
Uso dei nastri Velcro in dotazione
Due nastri Velcro sono forniti in dotazione con IFU-HS1 per
l’applicazione dell’apparecchio al televisore. Utilizzarli in caso di
necessità.
1
Applicare i nastri Velcro negli appositi punti posti nella parte
inferiore di IFU-HS1.
2
Applicare i nastri Velcro sulla superficie su cui si desidera
installare IFU-HS1, ad esempio sul televisore.
3
Fissare i nastri Velcro a IFU-HS1.
Prima di applicare i nastri Velcro rimuovere dalla loro superficie
eventuale polvere.
Videoproiettore
LCD
VIDEO
IN 2
VIDEO
IN 1
TV
OUT 1
TV
OUT 2
PROJECTOR
OUT
Posizioni di applicazione dei nastri Velcro
Ч
Ч
Ч
Ч
1
2
3
