-23-
Description fonctionnelle et spécifications
Débranchez le bloc-pile de l'outil ou placez l'interrupteur à la position de blocage
ou d'arrêt avant d'effectuer tout assemblage ou réglage ou de changer les
accessoires. Ces mesures de sécurité préventives réduisent le risque d'une mise en marche accidentelle de
l'outil.
AVERTISSEMENT !

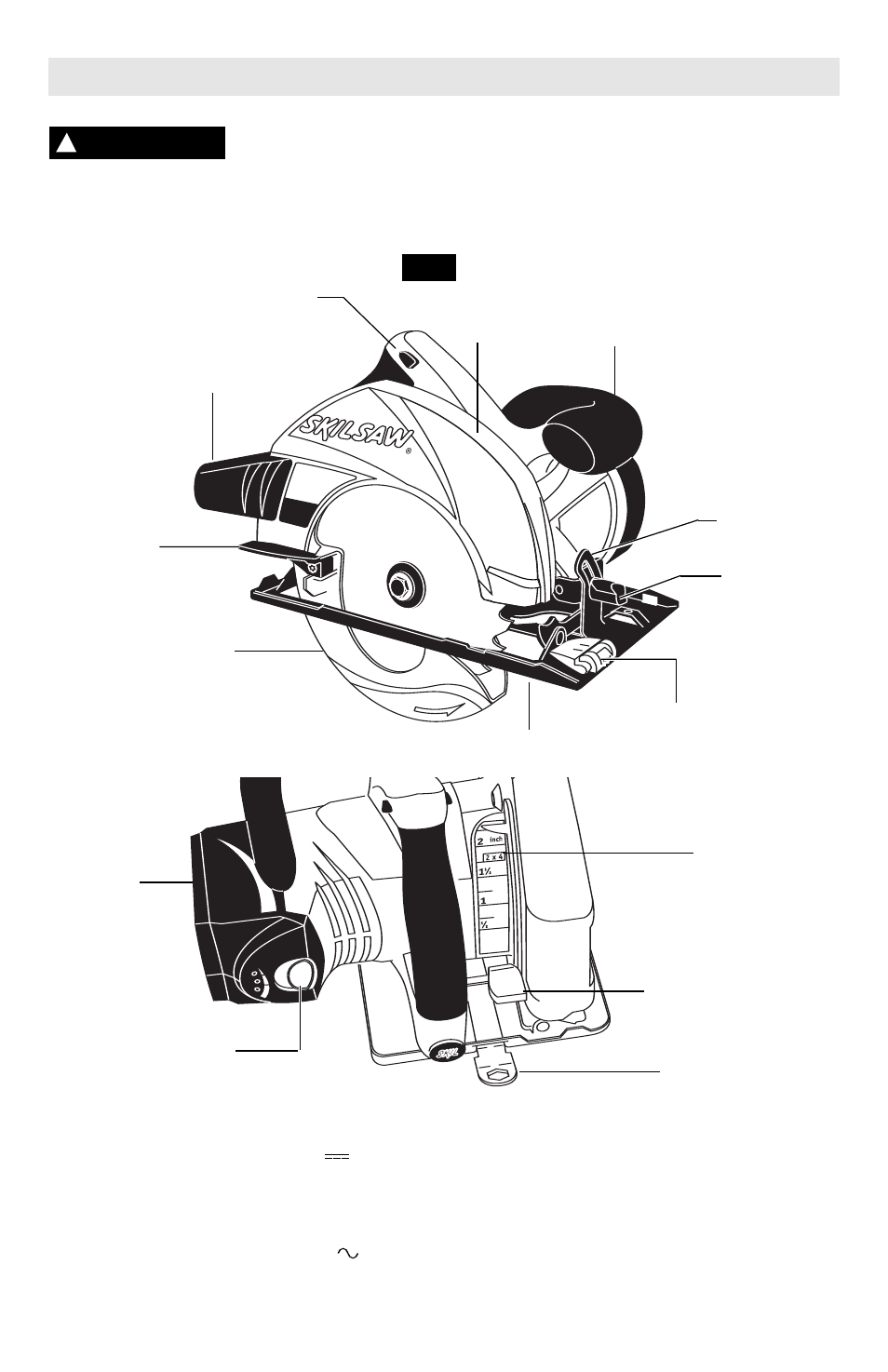

FIG. 1
GARDE
INFÉRIEUR
SEMELLE
LEVIER DE
LEVAGE DU
GARDE
INFÉRIEUR
POIGNÉE
AUXILIAIRE
GUIDE D’ALIGNEMENT
RÉGLABLE
BOUTON DE
REGLAGE DU
BISEAU
SECTEUR GRADUÉ
DE BISEAU
INTERRUPTEUR DE SÛRETÉ
GARDE
SUPÉRIEUR
ADAPTATEUR D'ORIFICE
POUSSIÈRES (Non compris,
disponible en accessoire)
Scie circulaire sans fil
[51mm]
[38mm]
[25mm]
[25mm]
LEVIER DE RÉGLAGE DE LA
PROFONDEUR
ÉCHELLE DE
PROFONDEUR
CLÉ DE LAME ET AIRE
DE RANGEMENT
BLOC-PILES
BOUTON DE DÉ
BLOCAGE DE LA PILE
Outil
Numéro de modèle
5850
Tension nominale 18 V
Temps de Charge 1 hr
Bloc piles SB18A
Chargeur SC118
Amperaje nominal 120 V 60 Hz
Capacités maximales
Lame
184 mm
Moyeu de lame rond
Profondeur de coupe à 90° 62 mm
Profondeur de coupe à 45° 49 mm
REMARQUE : Pour spécifications de l'outil,
reportez-vous à la plaque signalétique de votre
outil.
