FIGURE 9
P/N B527
P/N 4846
P/N BB105

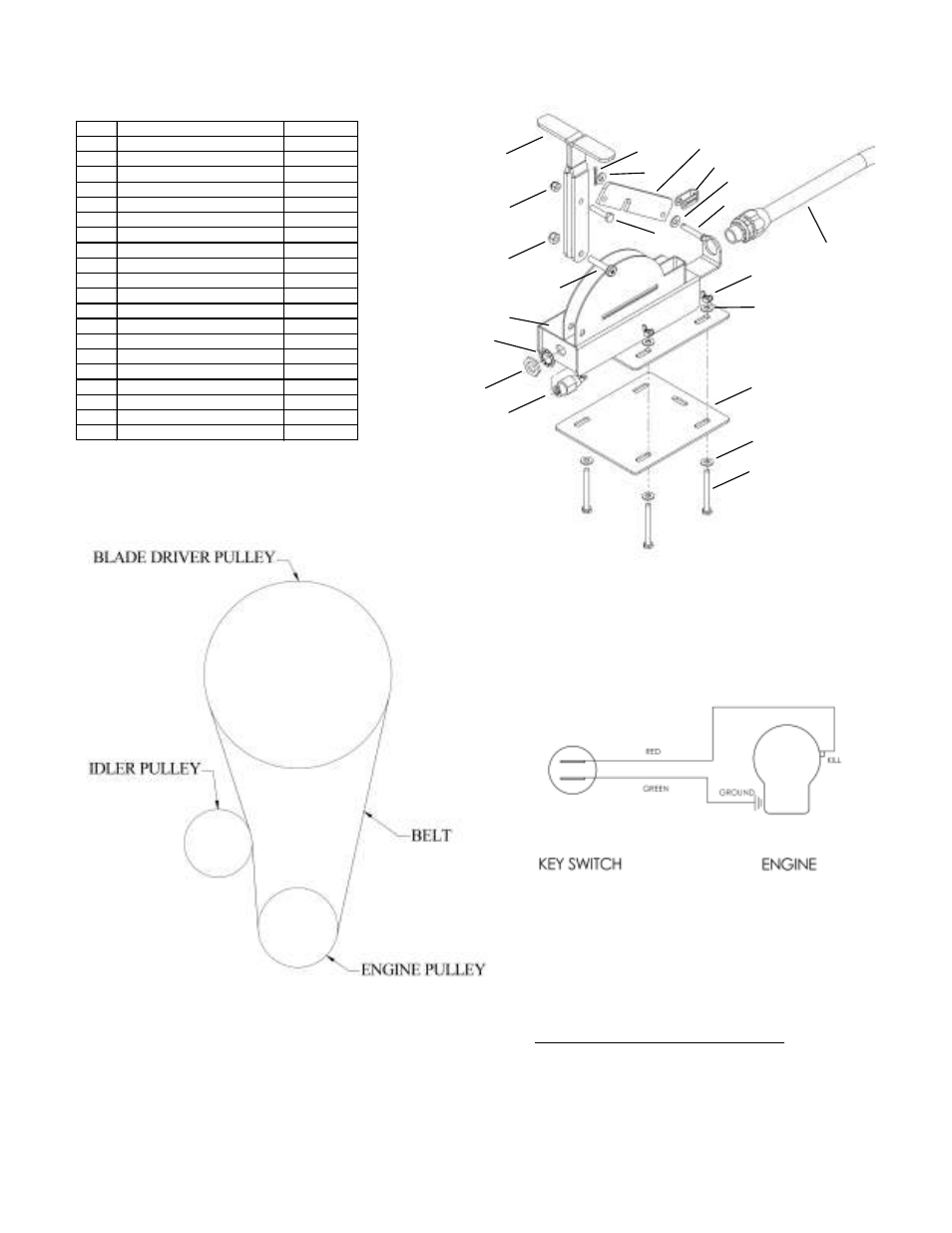

CONSOLE ASSEMBLY
FIGURE 8
1
2
3
4
5
6
7
8
13
12
10
11
10
9
14
15
10
16
10
17
WIRING DIAGRAM
FIGURE 10
P/N BA 50
ENGINE PULLEY CONFIGURATION
18
Item #
Description
Part #
1
T Handle for Console
4463TK
2
1/4-20 Nylok Nut
NB180
3
5/16-18 Nyloc Nut
NB181
4
5/16-18 X 1 1/2 Torx Pan ZP
NB591
5
Console Weldment
4575TK
6
Key Switch Lock Washer
9088
7
Key Switch Nut
9087
8
Key Switch ON-OFF, 2 Prong
KSM
Key Switch
3623
9
1/4-20 X 2 1/2 HCC GR2 ZP
NB141
10
1/4 SAE Washer
NB274
11
Console Mount Plate
4852TK
12
1/4-20 Wing Nut ZP
NB608
13
1/4 X 1 1/2 Clevis Pin
NB518
14
1/4-20 X 1 1/4 HCC GR5 ZP
NB560
15
Clutch Cable Clevis
9023MOD
16
Link for Console
4461TK
17
3/32 X 3/4 Cotter Pin
NB597
18
Wiring Harness B&S
WHRT44BS
Wiring Harness Console (12V) WHRT44-1
When ordering replacement parts
* = USE PAINT CODE:
TC=TEX.RED,S=SLIVER,TK=TEX.BLACK
