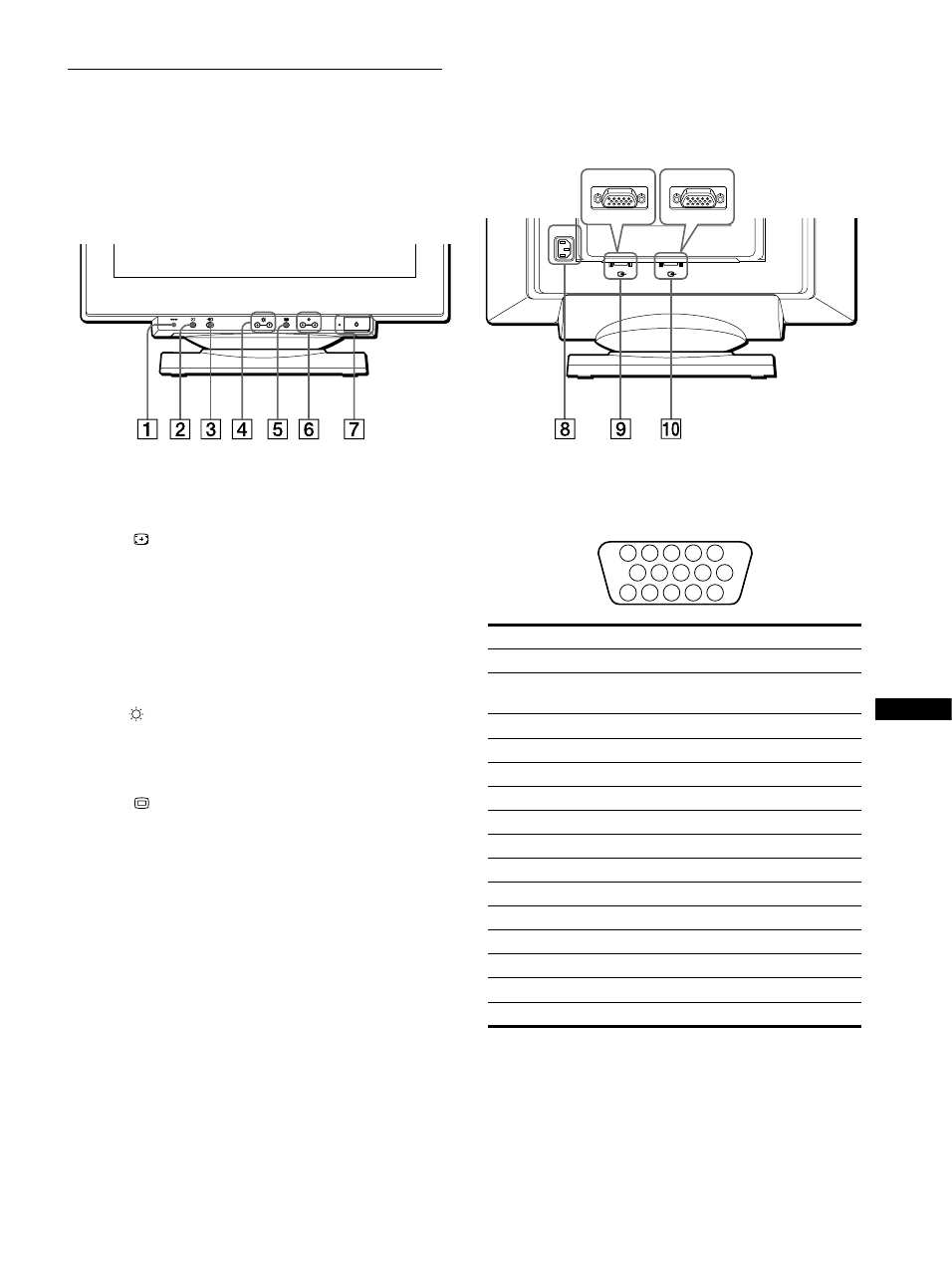

Identificazione dei componenti e
dei comandi
Per ulteriori informazioni, vedere le pagine tra parentesi.
1
Tasto
0
(ripristina) (pagina 14)
Utilizzare questo tasto per ripristinare le impostazioni di
fabbrica.
2
Tasto
ASC (ridimensionamento e centratura
automatici) (pagina 7)
Utilizzare questo tasto per regolare automaticamente le
dimensioni e la centratura dell’immagine.
3
Interruttore
t
(ingresso) (pagina 7)
Utilizzare questo interruttore per selezionare il segnale di
ingresso video INPUT 1 (connettore 1 di ingresso video:
y1) o INPUT 2 (connettore 2 di ingresso video: y2).
4
Tasti
(luminosità)
m
/
M
Utilizzare questi tasti per visualizzare il menu
LUMINOSITA/CONTRASTO, questi tasti funzionano come
i tasti
m/M utilizzati durante la selezione delle voci dei menu.
5
Tasto
(menu) (pagina 9)
Utilizzare questo tasto per visualizzare il menu principale.
6
Tasti
6
(contrasto)
<
/
,
Utilizzare questi tasti per visualizzare il menu
LUMINOSITA/CONTRASTO, questi tasti funzionano come
i tasti
7
Interruttore e indicatore di accensione
1
(alimentazione) (pagine 6, 14, 18)
Utilizzare questo tasto per accendere e spegnere il monitor.
Quando il monitor viene acceso, l’indicatore di accensione si
illumina in verde, quindi lampeggia in verde o in arancione;
si illumina in arancione quando il monitor entra nel modo di
risparmio energetico.
8
Connettore AC IN (pagina 6)
Utilizzare questo connettore per alimentare il monitor con
corrente alternata.
9
Connettore 1 di ingresso video (HD15) (
y
1)
Utilizzare questo connettore per immettere i segnali video
RGB (0,700 Vp-p, positivo) e i segnali sincronici.
* DDC (Display Data Channel) è uno standard di VESA.
q;
Connettore 2 di ingresso video (HD15) (
y
2)
Utilizzare questo connettore per immettere i segnali video
RGB (0,700 Vp-p, positivo) e i segnali sincronici.
L’assegnazione dei piedini è uguale al connettore 9 sopra
descritto.
1
2
AC IN
(HD15)
1
(HD15)
2
Fronte
Retro
Numero piedini
Segnale
1
Rosso
2
Verde
(Sincronismo su verde)
3
Blu
4
ID (Terra)
5
Terra DDC*
6
Terra Rosso
7
Terra Verde
8
Terra Blu
9
DDC + 5V*
10
Terra
11
ID (Terra)
12
Dati bidirezionali (SDA)*
13
Sincronia O
14
Sincronia V
15
Orologio Dati (SCL)*
5 4
3 2 1
6
7
8
9
10
11
12
13
14
15
