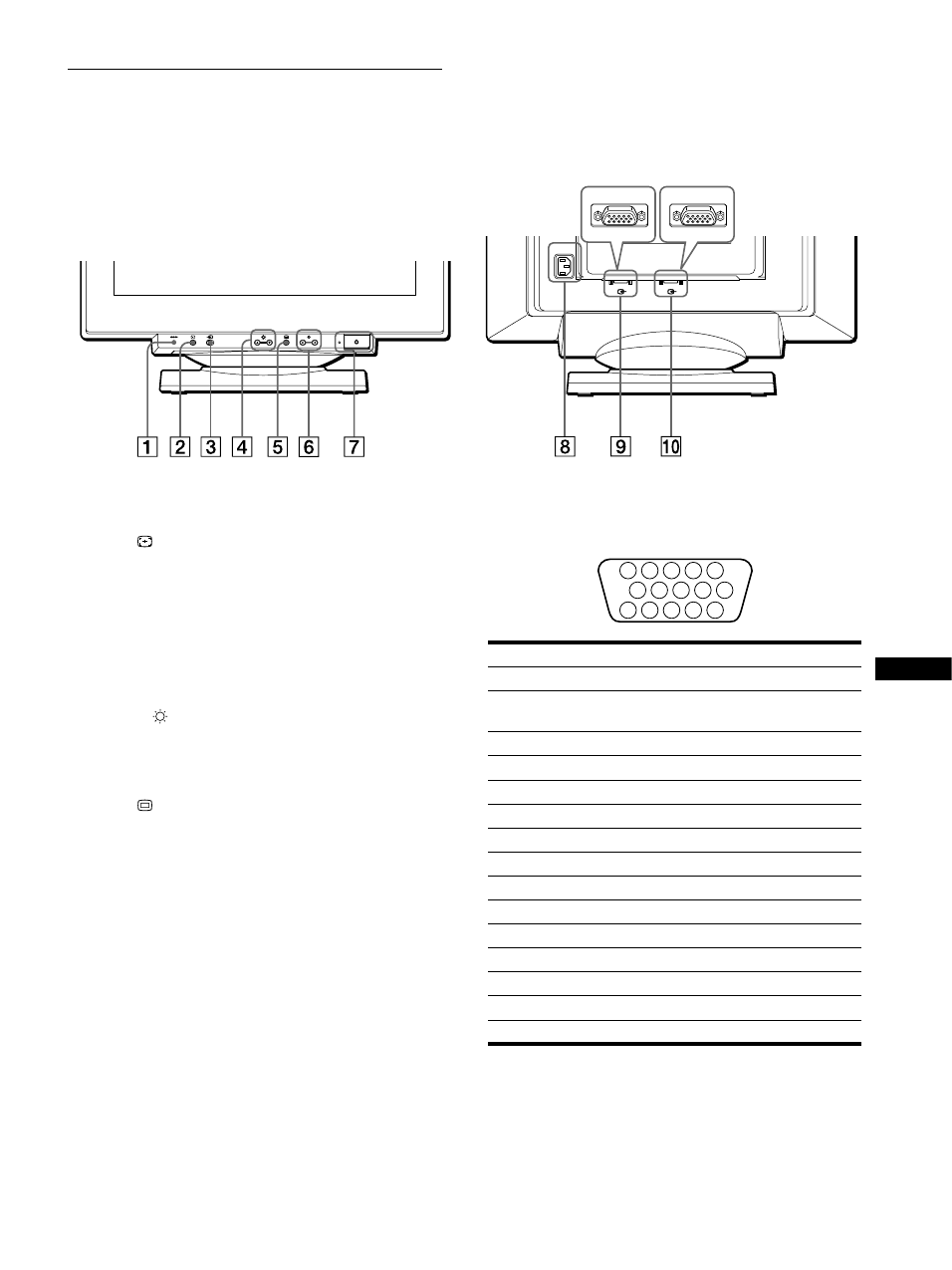

Identificación de los componentes
y los controles
Consulte las páginas indicadas entre paréntesis para obtener más
información.
1
Botón
0
(restauración) (página 14)
Este botón recupera los valores de fábrica.
2
Botón
ASC (tamaño y centrado automáticos)
Este botón ajusta automáticamente el tamaño y el centrado de
la imagen.
3
Interruptor
t
(entrada) (página 7)
Este interruptor selecciona la señal de entrada de vídeo
ENTRADA 1 (conector 1 de entrada de vídeo: y1) o
ENTRADA 2 (conector 2 de entrada de vídeo: y2).
4
Botones
(brillo)
m
/
M
Estos botones muestran el menú BRILLO/CONTRASTE y
funcionan como los botones
m/M al seleccionar opciones de
menú.
5
Botón
(menú) (página 9)
Este botón muestra el menú principal.
6
Botones
6
(contraste)
<
/
,
Estos botones muestran el menú BRILLO/CONTRASTE y
funcionan como los botones
7
Interruptor e indicador
1
(alimentación)
Este botón enciende y apaga el monitor. El indicador de
alimentación se ilumina en verde cuando el monitor está
encendido, y parpadea en verde y en naranja, o se ilumina en
naranja cuando dicho monitor se encuentra en el modo de
ahorro de energía.
8
Conector AC IN (página 6)
Este conector proporciona alimentación CA al monitor.
9
Conector 1 de entrada de vídeo (HD15) (
y
1)
Este conector introduce las señales de vídeo RVA
(0,700 Vp-p, positivas) y de sincronización.
* DDC (Display Data Channel) es un estándar de VESA.
q;
Conector 2 de entrada de vídeo (HD15) (
y
2)
Este conector introduce las señales de vídeo RVA
(0,700 Vp-p, positivas) y las de sincronización. La asignación
de terminales es la misma que la descrita en 9 anteriormente.
1
2
AC IN
(HD15)
1
(HD15)
2
Parte
posterior
Parte
frontal
Terminal nº
Señal
1
Roja
2
Verde
(Sincronización en verde)
3
Azul
4
Identificación (Masa)
5
Masa DDC*
6
Masa roja
7
Masa verde
8
Masa azul
9
DDC+5V*
10
Masa
11
Identificación (Masa)
12
Datos bidireccionales (SDA)*
13
Sincronización H.
14
Sincronización V.
15
Reloj de datos (SCL)*
5 4
3 2 1
6
7
8
9
10
11
12
13
14
15
