19
INSTRUCCIONES DE MONTAJE 9.

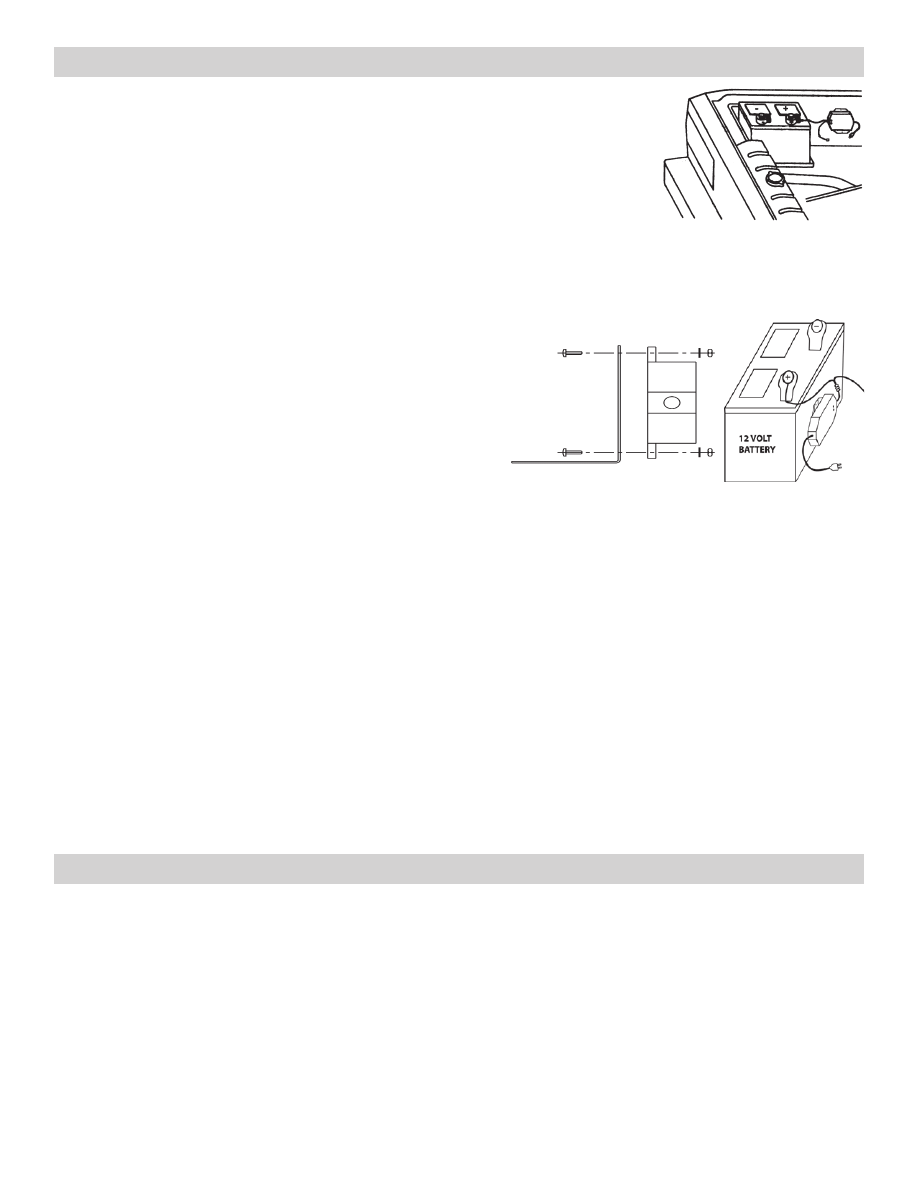

Para montar el cargador al interior del guardafango: El
cargador PSC-15A-OB puede montarse directamente al
interior del guardafango de su vehículo como se muestra.
Al usar las tuercas y los pernos incluidos, taladre dos
huecos entre 3/16” y 1/4” en diámetro. (Para alineamiento
de los huecos use el cargador como patrón.) Si el posterior
de la superficie de montar is difícil de alcanzar, puede considerar el uso de dos
tornillos de plancha de 1/2” de largo (no incluidos) en vez de las tuercas y los
pernos suministrados.
Para montar el cargador al lado de la
batería: El PSC-15A-OB también puede
montarse al lado de la batería de su
vehículo usando la ménsula incluida. Al
ser posible, monte el cargador al lado
de la batería alejado del motor y de las
aspas del ventilador. Monte la ménsula al
cargador en la forma mostrada usando las tuercas y los pernos suministrados.
Afloje los retenedores de la batería lo suficiente para poder insertar la ménsula
entre el fondo de la batería y la bandeja de montar de la batería de la manera
mostrada. Posicione el cargador en forma de no frotar contra la batería ni a
ninguna otra parte del vehículo, y luego apriete los retenedores de la batería.
PRECAUCIÓN: No taladre ni perfore la batería.
Instalación eléctrica – Los alambres de salida del cargador son terminados
con salientes de anillo de 3/8” dia. Dirija y asegure el cordón CA y el
alambrado de salida alejados de la línea de combustible, del carburador o de
otras piezas calientes, puntiagudas, móviles p que aprieten para evitar hacer
daño al aislamiento. Asegure el cordón CA mediante un amarre de cable o
su equivalente. Si encuentra dificultad para conectar los alambres de salida,
consulte su tienda local de suministros para automóvil; es posible que puedan
ayudarle a encontrar un dispositivo de conexión para su aplicación.
INSTRUCCIONES DE OPERACIÓN 10.
Para Cargar
Este cargador se ha diseñado para usar únicamente con sistemas de batería
de 12 voltios. El cargador contiene un circuito de control eléctrico que protege
contra sobrecarga de la batería.
Conecte la batería y la potencia CA según las precauciones dadas en las 1.
secciones 6, 7 y 8.
El DEL “POWER ON” (verde) se enciende cuando el cordón CA está
2.
debidamente conectado. Cuando la batería está cargada, se enciende el
DEL “CHARGED” (rojo).
