-21-
INSTRUCCIONES DE MANTENIMIENTO DEL IMPULSOR
Impulsor desgastado que causa mala calidad o pérdida de potencia:
- El desgaste en la punta de impulsión afectará la impulsión del clavo, produciendo síntomas de clavos
doblados o impulsados incompletamente, y cabezas de clavos dañadas.
- El largo del impulsor puede ser ajustado para permitir que la punta de impulsión sea rectificada para
compensar por el desgaste. Se requieren calor y una medición precisa. Póngase en contacto con un
técnico de servicio calificado para este ajuste.

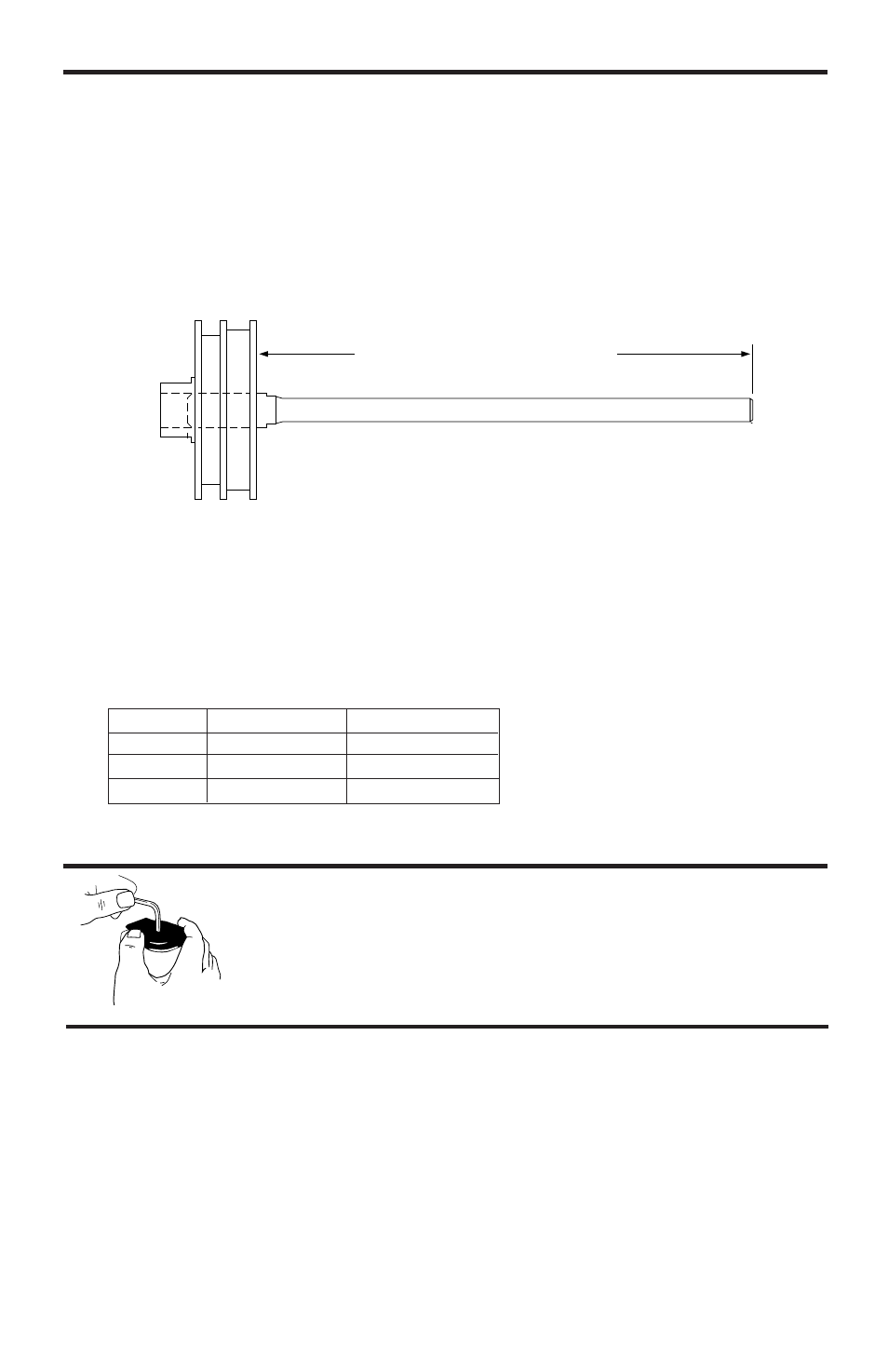

- El ajuste de largo para un nuevo impulsor se muestra a continuación. La medición se hace desde la
cara inferior del pistón principal.
- Favor notar que la medición desde la parte superior del pistón indica el ajuste máximo que se le puede
hacer al impulsor para permitir la rectificación. Siempre extienda el impulsor lo mínimo requerido para
permitir la rectificación a fin de restaurar la punta de impulsión; es posible que sea necesario efectuar
varias rectificaciones hasta que se logre la profundidad máxima.
NOTA: Un desgaste del impulsor de aproximadamente 3mm (1/8") se puede tolerar para la mayoría de
las aplicaciones. Sin embargo, para aplicaciones de impulsión difíciles, un desgaste del impulsor de
aproximadamente 1,5 mm (1/16") puede causar una ligera reducción en la potencia de impulsión
aparente.
NOTA: Para “Impulsar a Ras”, se pueden usar ajustes de largo más cortos de los ajustes que se
muestran. Sin embargo, el largo ajustado nunca debe ser menos de “A” o mayor de “B”. De otra forma,
la función normal de la clavadora será afectada adversamente.
DEFLECTOR DE ESCAPE DIRECCIONAL
Afloje el tornillo según se muestra. Ajuste a la dirección de escape
deseada y apriete el tornillo.
SEE NOTE
5.630" - 5.650"
Standard Length N70CB/N70CBPAL/N70P
(143.0mm - 143.5mm)
N100C 186,2-186,7mm (7,33”-7,35”)
N100CPP 218,1-218,6mm (8,585”-8,605”)
N130C 218,1-218,6mm (8,585”-8,605”)
“A” “B”
N100C 177,8mm (7,00”) 186,7mm (7,350”)
N100CPP 210mm (8,25”) 218,1mm (8,605”)
N130C 210mm (8,25”) 218,1mm (8,605”)
ACCESORI0S DISPONIBLES
BC601 4 onz. de lubricante para herramientas neumáticas
BC602 1 pinta de lubricante para herramientas neumáticas Bostitch
BC603 1 pint de lubricante para herramientas neumáticas Bostitch "Fórmula de Invierno"
BC604 1 cuarte de lubricante para herramientas neumáticas Bostitch
100679 Lata de 1 lb. de lubricante para anillos-O
SEQ5 Conjunto de conversión de disparo secuencial
N80K2 Conjunto de control remoto
854006 Llave hexagonal de 6 mm
851325 Paquete de Loctite® 271
851385 Loctite 242 (0,02 onz.)
TVA6 Conjunto de válvula de disparo
159992 Resorte, hoja (MPW6.3 & MSC6100-12 son necesarios para el ensamble)
CNTK2 Conjunto, conversión de disparo de contacto (gatillo negro)
