7-PT

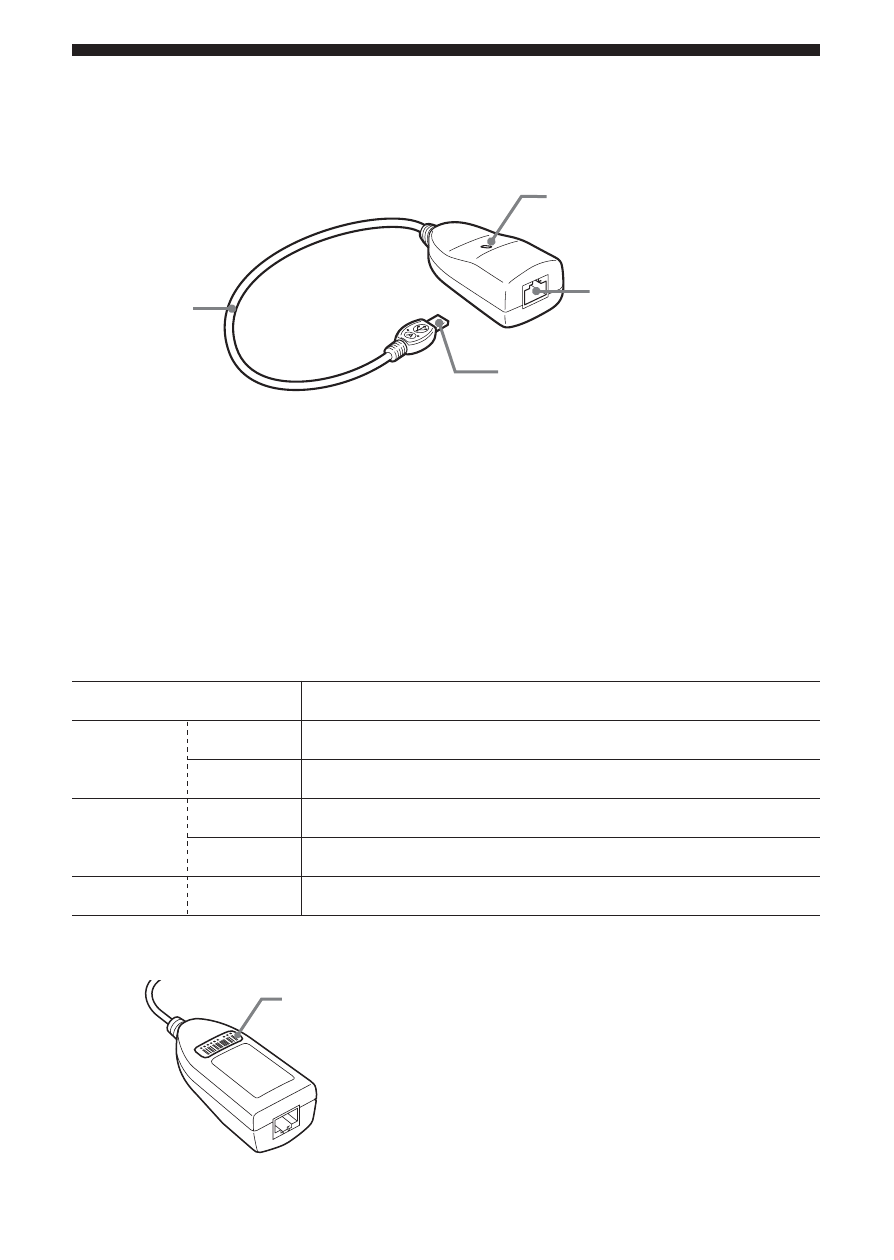

Identificação das partes
Quando for ligar o adaptador USB-Ethernet, efectue a ligação
correctamente, verificando o formato dos conectores.
Conector USB : Para ligar a uma videocâmara compatível com USB.
Conector RJ-45 : Para ligar a um cabo LAN.
Cabos LAN utilizáveis
Cabo recto de par entrançado não blindado (UTP)
• Categoria 3, 4, 5 com 10BASE-T
• Categoria 5 com 100BASE-TX
Lâmpada LINK
O estado da lâmpada indica o estado de comunicação do adaptador USB-
Ethernet :
Endereço MAC
Um modem de cabo pode
requerer o endereço MAC para
ser configurado. Neste caso,
registe os dados de entrada (letras
e números) escritos nesta
etiqueta.
Cabo USB
Conector RJ-45
Conector USB
Lâmpada LINK
Lâmpada Significado
10BASE-T comunicando, sem transmissão de dados
10BASE-T comunicando, transmitindo dados
100BASE-TX comunicando, sem transmissão de dados
100BASE-TX comunicando, transmitindo dados
não comunicando
Alaranjada
Verde
–
Acesa
Cintilando
Acesa
Cintilando
Apagada
Endereço Mac
(etiqueta)
Parte
traseira
