Fig. 12
Fig. 17

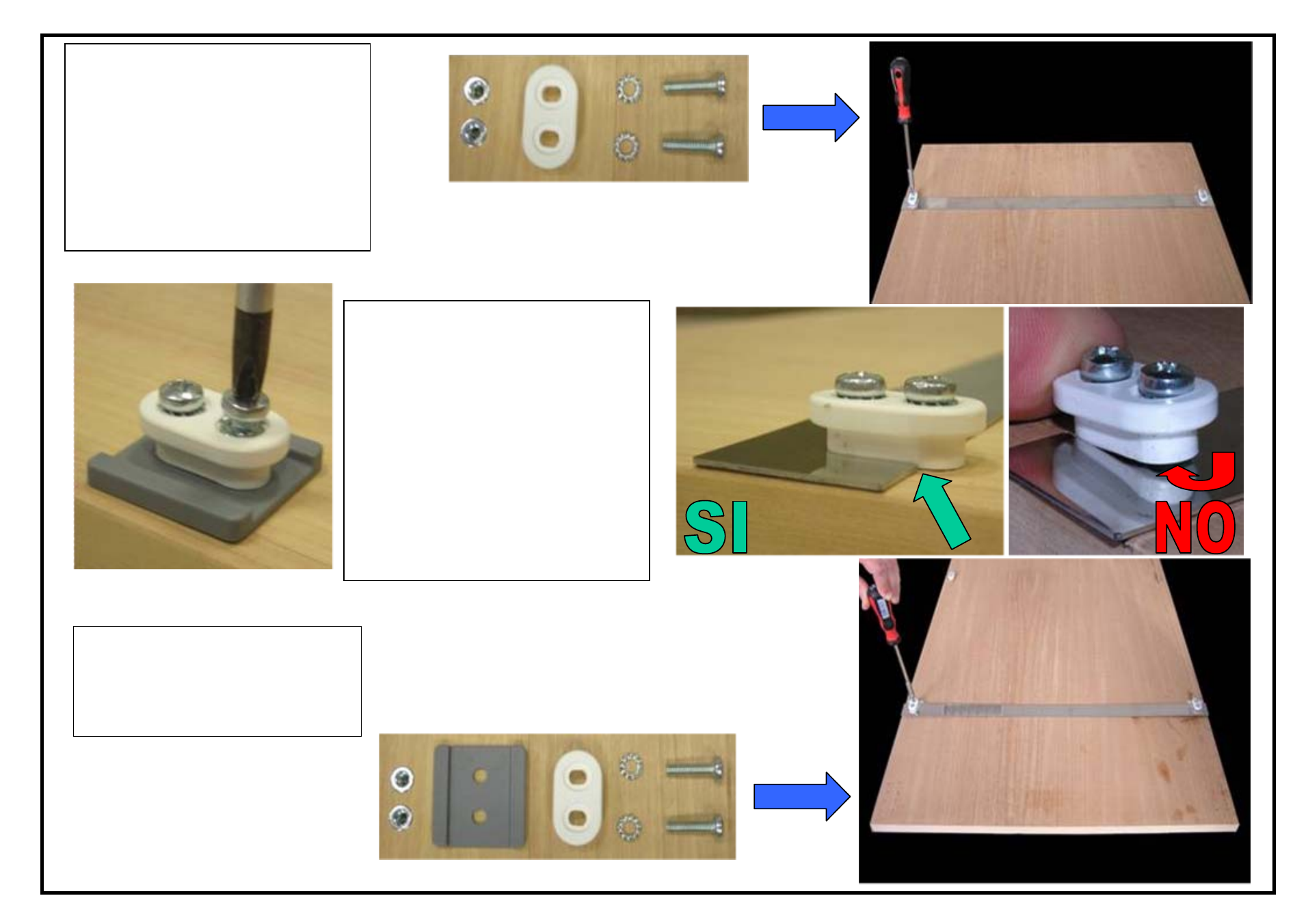

8) Applicare gli inserti in
plastica (B) utilizzando le viti
(E) e le rondelle dentellate (D),
non stringere completamente
le viti dovrà infatti essere
eseguita una regolazione
prima del serraggio definitivo
vedi figure 12.
INSERTI SUPERIORI
INSERTI INFERIORI
ATTENZIONE : sotto ai 2
inserti inferiori inserire i
distanziali in plastica (C) vedi
figure 14,17.
Fig. 14
9) Posizionare la dima
metallica a cavallo degli inserti
in plastica superiori (v.fig. 13).
Centrarla sul pannello e
inserire la base degli inserti in
plastica nelle feritoie della
dima stessa fino ad appoggiarli
(v.fig. 15,16), quindi stringere
le viti, ripetere l’operazione per
i 2 inserti inferiori vedi figura
18.
Fig. 15 Fig. 16
Fig. 13
Fig. 18 6/9
