25
AUDIO VIDEO INPUT AUDIO VIDEO INPUT
VIDEO VIDEO
AV2 AV2 AV1 AV1 S-VIDEO S-VIDEO
INPUT INPUT
AUDIO AUDIO
OUTPUT OUTPUT
(MON0)
L L
AUDIO AUDIO
R R
L
R AV 2 AV 2
AV 1 AV 1
UHF/VHF/CATV
75Ω
(MON0) + +
FROM ANT.
OUT TO TV.
IN
OUT
AUDIO VIDEO INPUT AUDIO VIDEO INPUT
VIDEO VIDEO
AV2 AV2 AV1 AV1 S-VIDEO S-VIDEO
INPUT INPUT
AUDIO AUDIO
OUTPUT OUTPUT
(MON0)
L L
AUDIO AUDIO
R R
L
R AV 2 AV 2
AV 1 AV 1
UHF/VHF/CATV
75Ω
(MON0)
FROM ANT.
OUT TO TV.
IN
OUT IN OUT
AUDIO VIDEO INPUT AUDIO VIDEO INPUT
VIDEO VIDEO
AV2 AV2 AV1 AV1 S-VIDEO S-VIDEO
INPUT INPUT
AUDIO AUDIO
OUTPUT OUTPUT
(MON0)
L L
AUDIO AUDIO
R R
L
R AV 2 AV 2
AV 1 AV 1
UHF/VHF/CATV
75Ω
(MON0)
FROM ANT.
OUT TO TV.
IN
OUT
AUDIO VIDEO INPUT AUDIO VIDEO INPUT
VIDEO VIDEO
AV2 AV2 AV1 AV1
S-VIDEO S-VIDEO
INPUT INPUT
AUDIO AUDIO
OUTPUT OUTPUT
(MON0)
L L
AUDIO AUDIO
R R
L
R AV 2 AV 2
AV 1 AV 1
UHF/VHF/CATV
75Ω
(MON0)
IN FROM
SAT.
CATV IN
OUT TO TV S-VIDEO
CH3
CH4
R- -L AUDIO VIDEO
R- -L AUDIO VIDEO
FROM ANT.
OUT TO TV.
IN
OUT
❸
❷
❷
❷
❷
❸

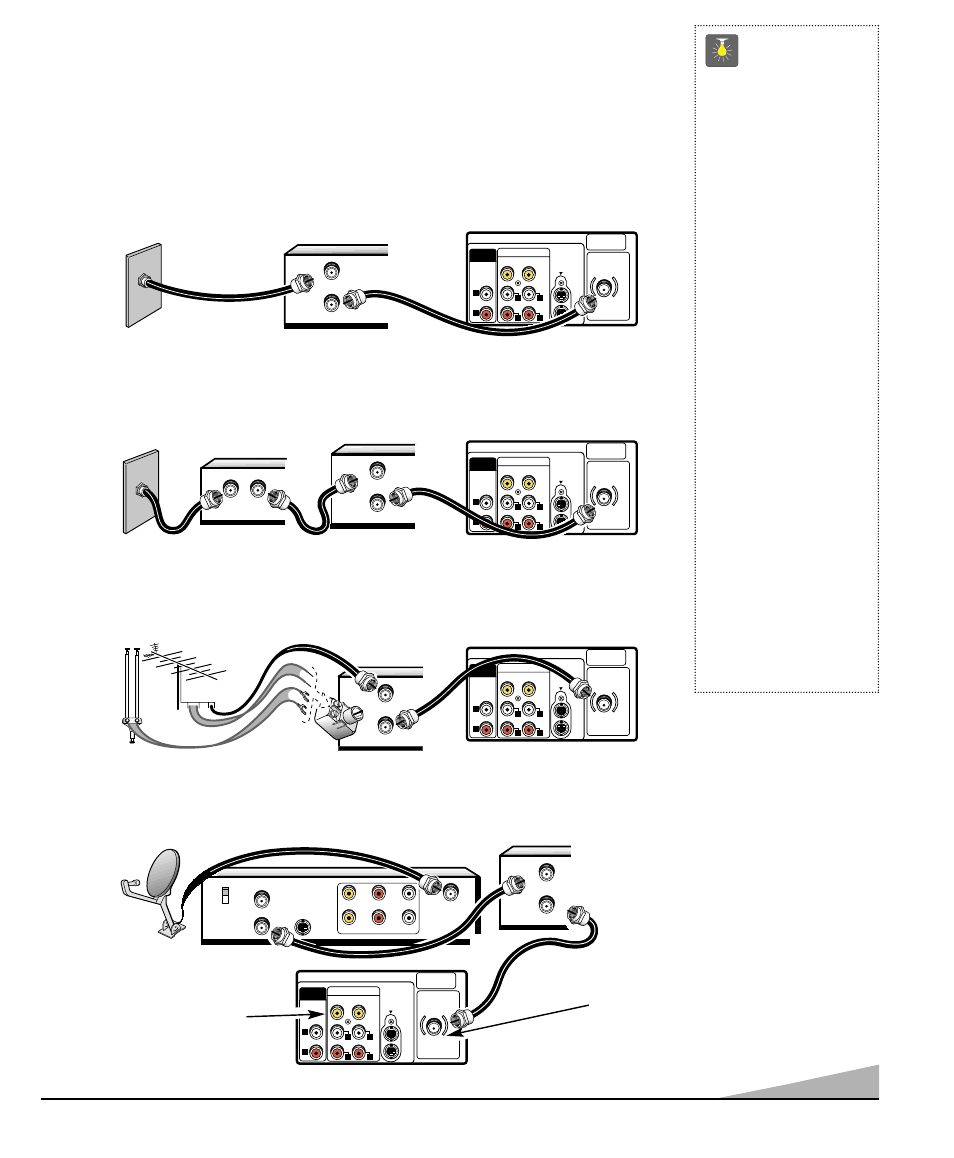

MÉTHODES DE BRANCHEMENT DE BASE
Utilisez une seule des méthodes suivantes pour connecter une source de signal à votre
télécouleur. Choisissez 1a—si vous avez la télé par câble et un magnétoscope,
1b—si vous avez une boîte de raccordement et un magnétoscope, 1c—si vous avez une
antenne d’extérieur ou d’intérieur et un magnétoscope ou 1d—si vous avez un réflecteur
parabolique de satellite et un magnétoscope. Reliez directement le câble ou l’antenne au
télécouleur si vous n’avez pas d'autres accessoires.
➊
a Télé par câble avec magnétoscope et télécouleur
MAGNÉTOSCOPE
ARRIÈRE DU TÉLÉCOULEUR
BOÎTE DE RACCORDEMENT
➊
b Câble avec boîte de raccordement, magnétoscope et télécouleur
MAGNÉTOSCOPE
ARRIÈRE DU TÉLÉCOULEUR
➊
c
Antenne d’extérieur ou d’intérieur avec magnétoscope
et télécouleur
MAGNÉTOSCOPE
ARRIÈRE DU TÉLÉCOULEUR
RÉCEPTEUR
➊
d Réflecteur parabolique de satellite avec récepteur, magnétoscope et télécouleur
MAGNÉTOSCOPE
Connecteur de 75 ohms
Utilisez le connecteur de 75 ohms pour
relier directement un magnétoscope, la télé
par câble, une boîte de raccordement, une
antenne d’extérieur/intérieur ou un récep-
teur de satellite directement au télécouleur.
ARRIÈRE DU TÉLÉCOULEUR
Voir page 35, Utilisation des
prises d’entrée son/vidéo.
Conseils
■
Le télécouleur choisit
automatiquement le
mode d’antenne
correct, selon le type
de signal reçu.
■
Le télécouleur
s’arrête automatique-
ment s’il reste plus de
15 minutes sans
recevoir de signal
(absence de signal de
télé par câble, ou
station n’émettant
pas).
Exception—Si vous
choisissez le mode
vidéo, le télécouleur
ne s’arrête pas
automatiquement
s’il reste pendant 15
minutes sans recevoir
de signal.
Besoin d’aide ?
Visitez notre site web à
www.sanyoctv.com
ou appelez le
1-800-877-5032
