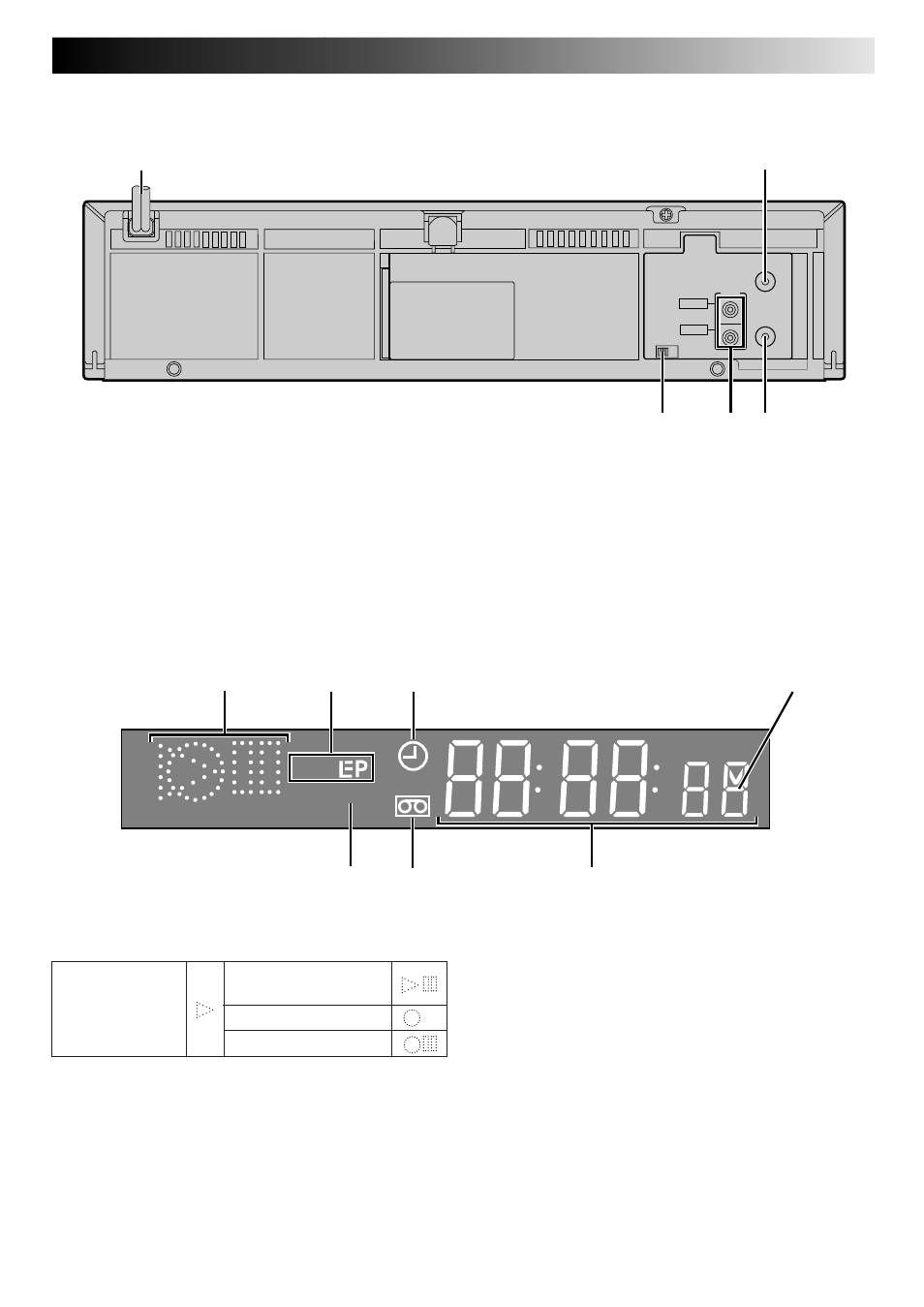

PANEL FRONTAL DE INDICACION

2 Indicadores de la velocidad de la cinta (

੬

p. 15)

3 Indicador de modo de temporización (

੬

p. 25)

4 Indicador de modo de cerrojo para niños

(

੬

p. 34)

5 Indicador de modo de VCR (

੬

p. 21)

6 Marca "cassette colocado"
7 Indicación de canal ["F-1" para modo AUX]

Indicación del contador (

੬

p. 6)

Indicación del reloj (

੬

p. 6)

VISTA TRASERA

1 Cordón de alimentación (

੬

p. 4)

2 Conector ANT. IN (

੬

p. 4)

3 Conmutador de canal 3 y 4 (

੬

p. 4)

4 Conectores de salida de VIDEO/AUDIO (

੬

p. 29)

5 Conector de salida de RF [RF OUT] (

੬

p. 4)

REPRODUCCION:
BUSQUEDA
PROGRESIVA/
REGRESIVA
VARIABLE:

IMAGEN FIJA:
CAMARA LENTA:

GRABACION:

PAUSA DE GRABACION:

1 Simbolizan las indicaciones de modo

VCR

ANT. IN

RF OUT

CH3 CH4

OUT

AUDIO

VIDEO
