Deutsch
G-21
LENS
DV
VIDEO OUT
TRGGER
REMORT
POWER
RGB, Y/C, SYNC OUT
DC IN
SEE INSTRUCTION MANUAL
5 / BARS
∞/ AW
SET MENU
1 2 3 4

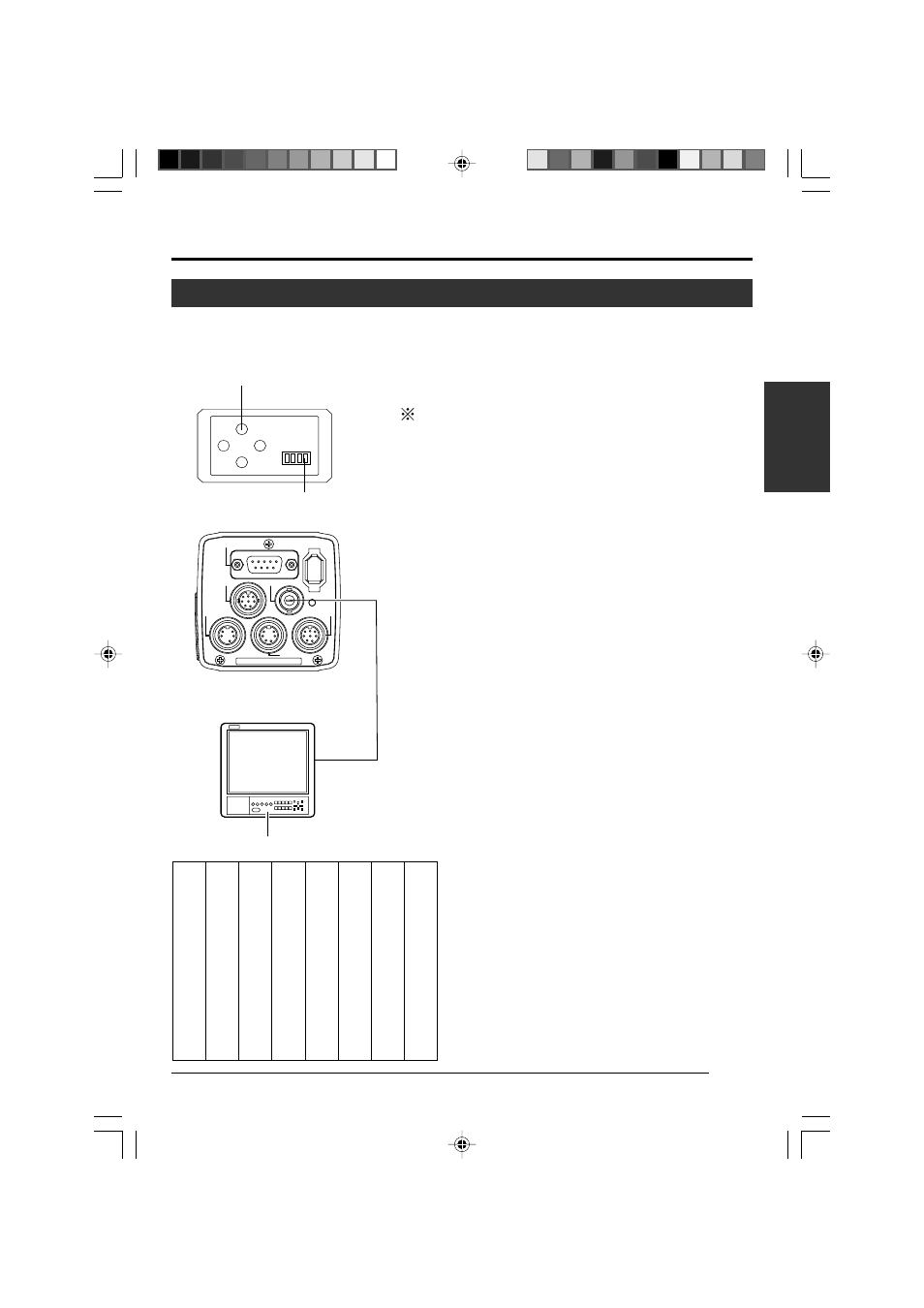

3. Einstellungen während des Aufnahmevorgangs
Externen Monitor einstellen
1.
Schließen Sie einen Farbvideomonitor an den [VIDEO OUT]-
Anschluss dieses Geräts an.
Stellen Sie sicher, dass der seitlich angeordnete Schalter 4
auf [OFF] (untere Stellung) steht.
2.
Betätigen Sie die [BARS]-Taste, um das Testbild auszuge-
ben (EBU-kompatibles Testbild).
3.
Aktivieren Sie bei Anzeige des Testbildes die Blautonprüfung
([BLUE CHECK]) am Monitor. Der Bildschirm schaltet auf
blaue Monochromanzeige um, und die Farbfelder im Testbild
werden als blaue Streifen dargestellt.
4.
Stellen Sie die Farbfelder
1
und
7
mit dem [CHROMA]-Reg-
ler am Monitor auf die gleiche Helligkeit ein.
5.
Während [BLUE CHECK] weiterhin auf [ON] steht, stellen Sie
den [PHASE]-Regler so ein, dass die Farbfelder
3
und
5
die gleiche Helligkeit aufweisen.
6.
Wenn die Helligkeit der Farbfelder
1
und
7
sich bei Betäti-
gung des [PHASE]-Reglers ebenfalls ändern, wiederholen Sie
die Farbeinstellung wie in Schritt
4. erläutert.
7.
Schalten Sie [BLUE CHECK] nun ab („OFF“), um wieder zur
normalen Farbanzeige zu wechseln (die Rot-, Grün- und Blau-
anteile werden nun angezeigt).
Sie können das durch die Kamera erzeugte Testbildsignal auf dem Monitor anzeigen lassen, um Farb-,
Kontrast- und Helligkeitseinstellungen vorzunehmen.
2.
1.
3.~7.
[BARS]
1 2 3 4 5 6 7 8
Rot Weiß Gelb Zyan Grün Magenta Blau Schwarz
Schalter 4: [OFF]
