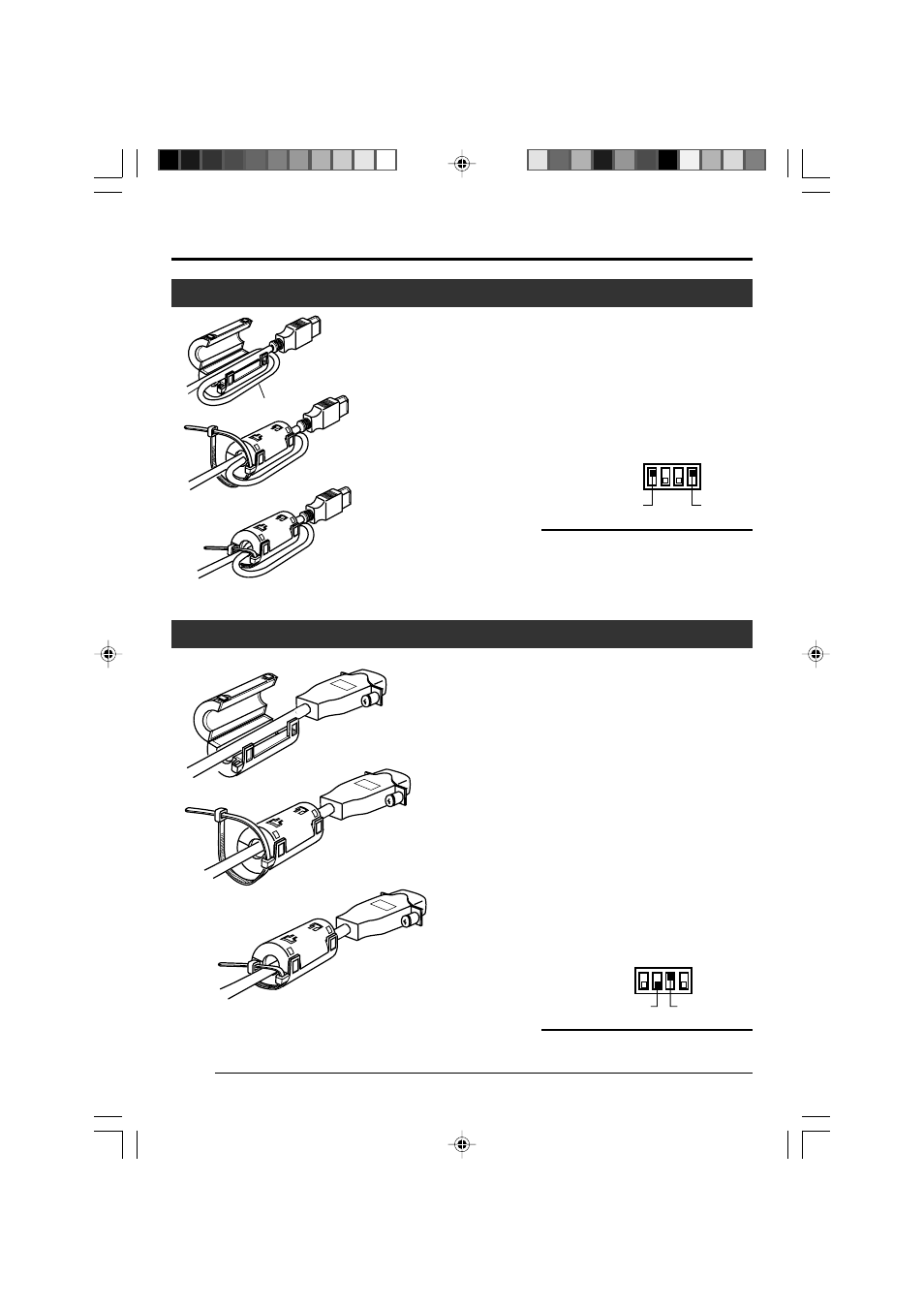

● Montieren Sie die beiliegenden Filterklammern wie
in der Abbildung links gezeigt, um unerwünschte
elektromagnetische Einstreuungen zu verringern.
● Montieren Sie die Filter dabei wie abgebildet so
nah am Gerät wie möglich.
● Setzen Sie den seitlich angeordneten Schalter 1
und 4 auf [ON] (obere Stellung).
zum [DV]-Anschluss
IEEE1394-Kabel anschließen
Vorsicht
Führen Sie diesen Vorgang nur bei abgeschaltetem
Gerät durch.
Schalter 1
ein windugen
● Montieren Sie die beiliegenden Filterklammern wie
in der Abbildung links gezeigt, um unerwünschte
elektromagnetische Einstreuungen zu verringern.
● Montieren Sie die Filter dabei wie abgebildet so
nah am Gerät wie möglich.
● Stellen Sie die seitlich angeordneten Schalter wie
nachfolgend beschrieben ein.
• Einstellung Schalter 2
Zur Y/C-Ausgabe schieben Sie diesen Schalter
in die Position [ON] (ubere Stellung).
Zur RGB-Ausgabe schieben Sie diesen
Schalter in die Position [OFF] (untere Stellung).
• Einstellung Schalter 3
Stellen Sie diese Schalter auf [ON], wenn das
Synchronisationssignal in den G-Kanal (Grün)
des Videosignals eingebettet werden soll.
☞ Seite 10, ,9 Funktionsschalter‘
Analogausgangskabel (D-Sub) anschließen
Vorsicht
Führen Sie diesen Vorgang nur bei abgeschaltetem
Gerät durch.
zum [RGB, Y/C, SYNC
OUT]-Anschluss
ON
OFF
1 2 3 4
Schalter 3 Schalter 2
Schalter 4
