Ligação a um equipamento exterior

12

Ajuste de VCR

- Na modalidade VIDEO, a tevê reverts automaticamente á modali-

dade da tevê se a tecla do CH

F

F

/

G

G

ou as teclas do n

ú

mero forem

pressionadas.

Conexão 1

Ajuste o canal de saída do VCR para 3 ou 4 e sintonize a TV no

mesmo número de canal.

Conexão 2

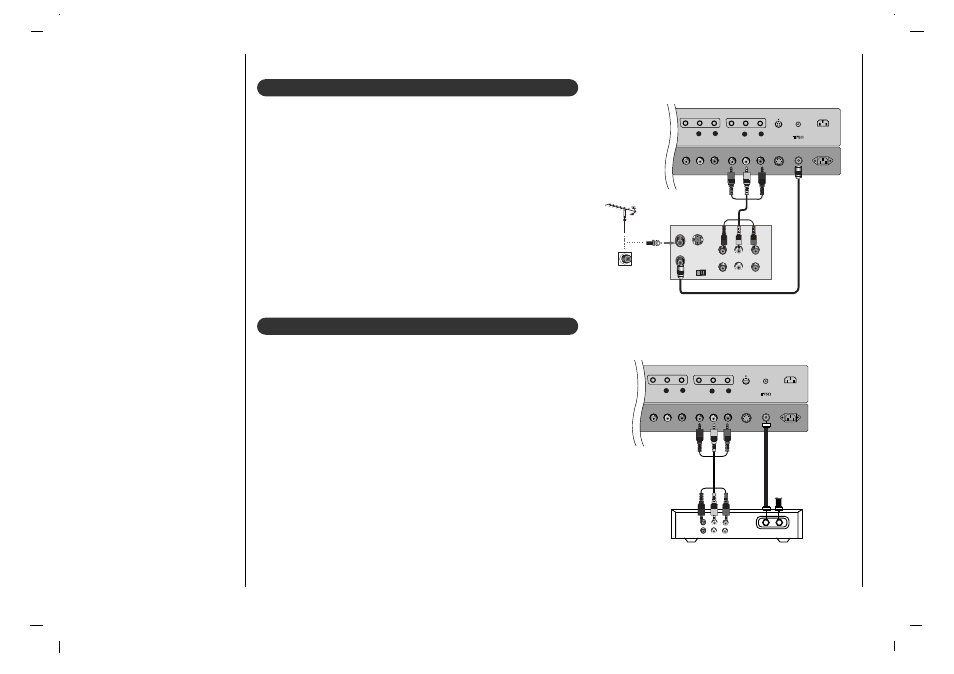

1. Conecte os cabos de áudio e vídeo da saída do VCR às entradas

no Sintonizador, como é mostrado na figura. Quando conectar o
Sintonizador a um VCR, combine as cores do plug do cabo

(Vídeo=Amarelo, Áudio esquerdo=Branco, Áudio direito=Vermelho)

2. Insira uma fita no VCR e pressione Play.
3. Use a tecla INPUT SELECT do controle remoto para selecionar

AV1 ou AV2.

Ajuste de TV a cabo

- Após assinar o serviço de TV a cabo com um provedor e instalar o

conversor, você pode assistir a programação.

- Para maiores informações relacionadas ao serviço de TV a cabo, con-

tate o seu provedor local.

Conexão 1

1. Selecione o canal 3 ou 4 do conversor da TV a cabo.
2. Sintonize o TV no mesmo canal.
3. Selecione os canais no próprio conversor, com o seu controle remo-

to

Conexão 2

1. Conecte os cabos de áudio e vídeo da saída do Conversor às

entradas no Sintonizador, como é mostrado na figura. Quando conec-
tar o Sintonizador ao conversor, combine as cores do plug do cabo
(Video=Amarelo, Áudio esquerdo=Branco, Áudio direito=Vermelho)

2. Use a tecla INPUT SELECT do controle remoto para selecionar AV1

ou AV2.

3. Selecione os canais no próprio conversor, com o seu controle remo-

to.

S-VIDEO

AV1

VIDEO

AUDIO

ANT. IN

AC INPUT

L

R

AV2

VIDEO

AUDIO

L

R

OUT

IN

CH3

CH4

S-VIDEO

ANT IN

ANT OUT

(R)

(L)

AUDIO

VIDEO

VCR

S-VIDEO

S-VIDEO

A

AV1

V1

VIDEO

VIDEO

AUDIO

AUDIO

ANT

ANT. IN

. IN

AC INPUT

AC INPUT

LL

R

R

A

AV2

V2

VIDEO

VIDEO

AUDIO

AUDIO

LL

R

R

TV

VCR

(R) AUDIO (L)

VIDEO

RF

Cable

Cable Box
