KD-LH2000R/KD-LH1000R
Installation/Connection Manual
Einbau/Anschlußanleitung
Manuel d’installation/raccordement
Handleiding voor installatie/aansluiting
ENGLISH
• This unit is designed to operate on 12 V DC,
NEGATIVE ground electrical systems.
INSTALLATION
(IN-DASH MOUNTING)
• The following illustration shows a typical
installation. However, you should make
adjustments corresponding to your specific car.
If you have any questions or require information
regarding installation kits, consult your JVC IN-
CAR ENTERTAINMENT dealer or a company
supplying kits.
DEUTSCH
• Dieses Gerät ist für einen Betrieb in elektrischen
Anlagen mit 12 V Gleichstrom und (–) Erdung
ausgelegt.
EINBAU
(IM ARMATURENBRETT)
• Die folgende Abbildung zeigt einen typischen
Einbau. Dennoch müssen Sie entsprechend
Ihrem jeweiligen Auto Anpassungen
vornehmen. Bei irgendwelchen Fragen oder
wenn Sie Informationen hinsichtlich des
Einbausatzes brauchen, wenden Sie sich an
ihren JVC Autoradiohändler oder ein
Unternehmen das diese Einbausätze vertreibt.
FRANÇAIS
• Cet appareil est conçu pour fonctionner sur des
sources de courant continu de 12 V à masse
NEGATIVE.
INSTALLATION (MONTAGE
DANS LE TABLEAU DE BORD)
• L’illustration suivante est un exemple
d’installation typique. Cependant, vous devez
faire les ajustements correspondant à votre
voiture particulière. Si vous avez des questions
ou avez besoin d’information sur des kits
d’installation, consulter votre revendeur
d’autoradios JVC ou une compagnie
d’approvisionnement.
NEDERLANDS
• Dit apparaat mag worden gebruikt bij elektrische
systemen die werken op 12 V gelijkstroom met
negatieve aarding.
INSTALLATIE (INBOUW IN
HET DASHBOARD)
• Op de volgende afbeelding kunt u zien hoe de
installatie, normaal gesproken, in zijn werk gaat. U
moet echter bij de installatie rekening houden met
de bijzonderheden van uw eigen auto. Neem bij
vragen of voor meer bijzonderheden over
inbouwpakketten contact op met uw JVC car audio
dealer of een dealer of een bedrijf dat
inbouwpakketten levert.
0302MNMMDWJEIN
EN, GE, FR, NL

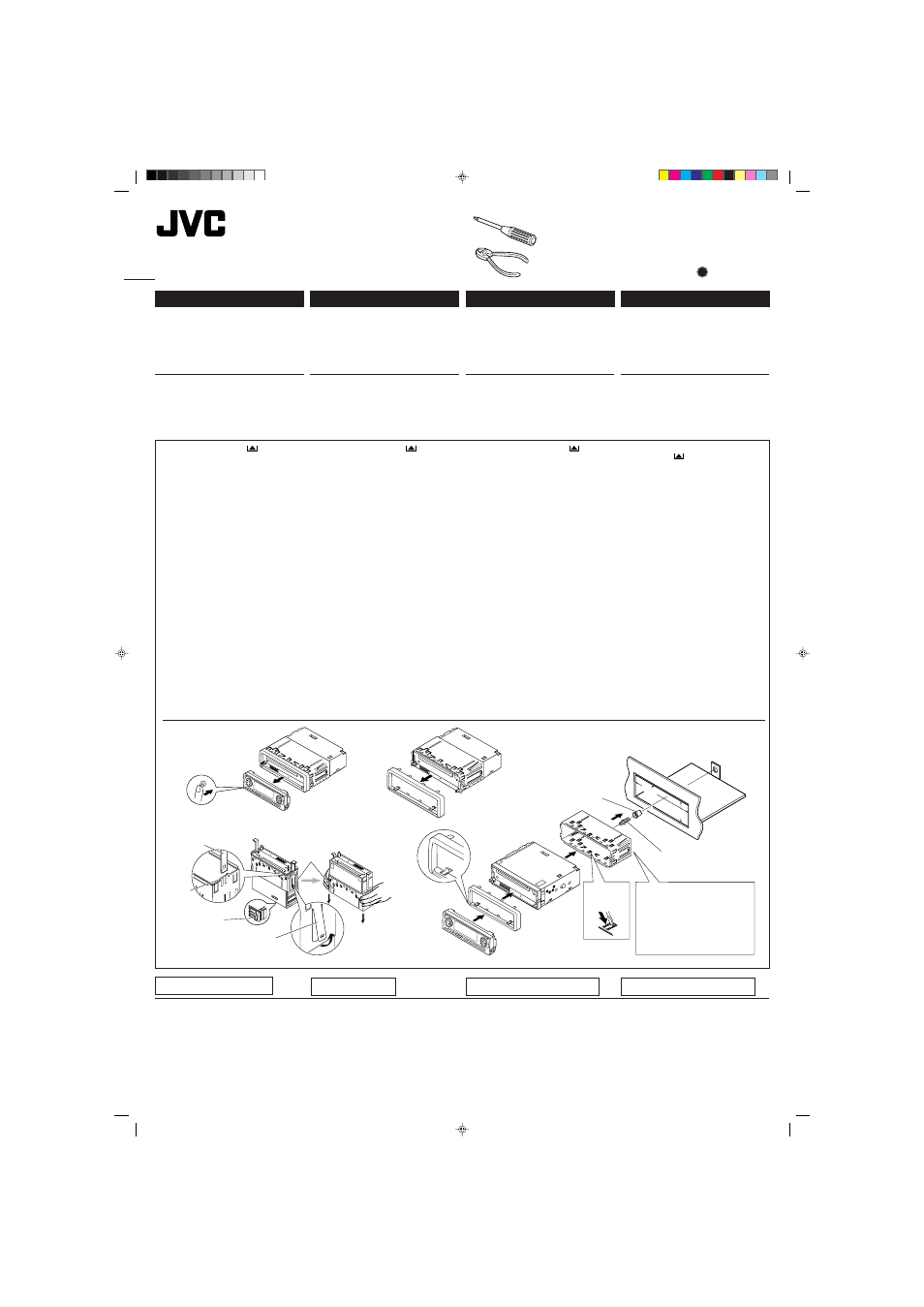

1 Before mounting: Press (Control Panel
Release button) to detach the control panel if
already attached.
* When shipped from the factory, the control panel
is packed in the hard case.
2 Remove the trim plate.
3 Remove the sleeve after disengaging the sleeve
locks.
1 Stand the unit.
Note: When you stand the unit, be careful not
to damage the fuse on the rear.
2 Insert the 2 handles between the unit and the
sleeve, as illustrated, to disengage the sleeve
locks.
3 Remove the sleeve.
Note: Be sure to keep the handles for future
use after installing the unit.
4 Install the sleeve into the dashboard.
* After the sleeve is correctly installed into the
dashboard, bend the appropriate tabs to hold
the sleeve firmly in place, as illustrated.
5 Fix the mounting bolt to the rear of the unit’s body
and place the rubber cushion over the end of the
bolt.
6 Do the required electrical connections.
7 Slide the unit into the sleeve until it is locked.
8 Attach the trim plate.
Note: Ensure the recessed part is at the bottom.
If not, the control panel will not open completely.
9 Attach the control panel.
LVT0857-003A
[E/EX]
1
Control panel
Schalttafel
Panneau de commande
Bedieningspaneel
3
TROUBLESHOOTING
• The fuse blows.
* Are the red and black leads connected correctly?
• Power cannot be turned on.
* Is the yellow lead connected?
• No sound from the speakers.
* Is the speaker output lead short-circuited?
• Sound is distorted.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers grounded
in common?
• Unit becomes hot.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers grounded
in common?
EN CAS DE DIFFICULTES
• Le fusible saute.
*
Les fils rouge et noir sont-ils racordés correctement?
• L’appareil ne peut pas être mise sous tension.
*
Le fil jaune est-elle raccordée?
• Pas de son des enceintes.
*
Le fil de sortie d’enceinte est-il court-circuité?
• Le son est déformé.
*
Le fil de sortie d’enceinte est-il à la masse?
* Les bornes “–” des enceintes gauche et droit sont-
elles mises ensemble à la masse?
• L’appareil devient chaud.
*
Le fil de sortie d’enceinte est-il à la masse?
* Les bornes “–” des enceintes gauche et droit sont-
elles mises ensemble à la masse?
PROBLEMEN OPLOSSEN
• De zekering slaat door.
*
Zijn de rode en de zwarte draden op de juiste manier
aangesloten?
• De stroom kan niet worden ingeschakeld.
*
Is de gele draad aangesloten?
• Er komt geen geluid uit de speakers.
*
Is de uitgaande speakerdraad kortgesloten?
• Het geluid wordt vervormd.
*
Is de uitgaande speakerdraad geaard?
* Zijn de minpolen van de linker- en de rechterspeakers
gemeenschappelijk geaard?
• Het apparaat raakt verhit.
*
Is de uitgaande speakerdraad geaard?
* Zijn de minpolen van de linker- en de rechterspeakers
gemeenschappelijk geaard?
FEHLERSUCHE
• Die Sicherung brennt durch.
* Sind die roten und schwarzen Leitungen richtig
angeschlossen?
• Stromversorgung kann nicht eingeschaltet werden.
* Ist die gelbe Leitung angeschlossen?
• Kein Ton aus den Lautsprechern.
* Ist die Lautsprecherausgangsleitung kurzgeschlossen?
• Ton verzerrt.
* Ist die Lautsprecherausgangsleitung geerdet?
* Sind die (–) Anschlußklemmen der linken und rechten
Lautsprecher zusammen geerdet?
• Gerät wird heiß.
* Ist die Lautsprecherausgangsleitung geerdet?
* Sind die (–) Anschlußklemmen der linken und rechten
Lautsprecher zusammen geerdet?
Handle
Griff
Poignée
Hendel
Slot
Schlitz
Fente
Sleuf
Fuse
Sicherung
Fusible
Zekering
Lock Plate
Arretierplättchen
Plaque de verrouillage
Vergrendelingsplaat
Sleeve
Halterung
Manchon
Huis
7
5
2
J V C
Control panel
Schalttafel
Panneau de commande
Bedieningspaneel
8
*
1 Vor dem Einbau: Drücken Sie (Freigabe der
Schalttafel), um die Arretierung der Schalttafel zu
lösen, sofern diese bereits angebracht ist.
* Bei der Auslieferung ab Werk ist die Schalttafel
im Etui verpackt.
2 Den Frontrahmen herausnehmen.
3 Die Halterung nach dem Entriegeln der
Halterungensperren abnehmen.
1 Das Gerät aufstellen.
Hinweis: Beim Aufstellen des Geräts darauf
achten, daß die Sicherung auf der Rückseite
nicht beschädigt wird.
2 Die 2 Griffe zwischen dem Gerät und der
Halterung wie abgebildet einstecken und die
Halterungensperren entriegeln.
3 Die Halterung entfernen.
Hinweis: Sicherstellen, daß die Griffe für
künftigen Gebrauch nach dem Einbau des
Geräts aufbewahrt werden.
4 Die Halterung im Armaturenbrett einbauen.
* Nach dem korrekten Einbau der Halterung im
Armaturenbrett, die entsprechenden Riegel
umknicken, um die Halterung an ihrem Platz zu
sichern, siehe Abbildung.
5 Die Befestigungsschraube an der Rückseite des
Gerätekörpers befestigen und das Ende der
Schraube mit einem Gummipuffer abdecken.
6 Nehmen Sie die erforderlichen elektrischen
Anschlüsse vor.
7 Das Gerät in die Halterung schieben, bis es
einrastet.
8 Die Frontrahmen anbringen.
Hinweis: Vergewissern Sie sich, dass sich die
Aussparung an der Unterseite befindet.
Ist dies nicht der Fall, lässt sich die
Bedienungsblende nicht vollständig öffnen.
9 Die Schalttafel anbringen.
1 Avant le montage: Appuyer sur (déblocage
du panneau de commande) pour éventeullement
détacher le panneau de commande.
* Lorsque ce panneau de commande sort d’usine, il
est rangé dans un étui de transport.
2 Retirer la plaque d’assemblage.
3 Libérer les verrous du manchon et retirer le manchon.
1 Poser l’appareil à la verticale.
Remarque:
Lorsque vous mettez l’appareil à la
verticale, faire attention de ne pas endommager
le fusible situé sur l’arrière.
2 Insérer les 2 poignées entre l’appareil et le
manchon comme indiqué pour désengagé les
verrous de manchon.
3 Retirer le manchon.
Remarque:
S’assurer de garder les poignées
pour une utilisation ultérieur, après l’installation
de l’appareil.
4 Installer le manchon dans le tableau de bord.
* Après installation correcte du manchon dans le
tableau de bord, plier les bonnes pattes pour
maintenir fermement le manchon en place, comme
montré.
5 Monter le boulon de montage sur l’arrière du corps
de l’appareil puis passer l’amortisseur en caoutchouc
sur l’extrémité du boulon.
6 Réalisez les connexions électriques.
7 Faire glisser l’appareil dans le manchon jusqu’à ce
qu’il soit verrouillé.
8 Remonter la plaque d’assemblage.
Remarque:
Assurez-vous que la partie encastrée
est en bas.
Sinon, le panneau de commande ne pourra pas
être ouvert complètement.
9 Remonter le panneau de commande.
1 Voordat u aan de montage van het apparaat
begint:
Druk op (het bedieningspaneel vrijgeven)
als u het bedieningspaneel wilt loskoppelen indien dit aan
de eenheid is vastgekoppeld.
* Standaard wordt het bedieningspaneel bij het verlaten
van de fabriek los verpakt meegeleverd.
2 Verwijder de sierplaat.
3 Verwijder het huis nadat u de klemmen hebt losgemaakt.
1 Zet het apparaat rechtop.
Opmerking: Wanneer u het apparaat rechtop zet,
moet u erop letten dat u de zekering aan de achterkant
niet beschadigt.
2 Plaats de 2 hendels, zoals afgebeeld, tussen het
apparaat en het huis, om de klemmen los te maken.
3 Verwijder het huis.
Opmerking: Bewaar de hendels nadat u het
apparaat hebt geïnstalleerd, zodat u ze ook in de
toekomst kunt gebruiken.
4 Installeer het huis in het dashboard.
* Nadat het huis op de juiste wijze in het dashboard is
geplaatst, moet u de palletjes, zoals afgebeeld, stevig
op hun plaats duwen.
5 Maak de bevestigingsbout aan de achterkant van het
apparaat vast en plaats de rubberdop over het uiteinde
van de bout.
6 Breng de vereiste elektrische verbindingen tot stand.
7 Schuif het apparaat in het huis totdat het vergrendeld is.
8 Bevestig de sierplaat.
Opmerking: Zorg dat het ingedeukte gedeelte onder
is. Het bedieningspaneel kan anders namelijk niet geheel
worden geopend.
9 Bevestig het bedieningspaneel.
Sleeve
Halterung
Manchon
Huis
Trim plate
Frontrahmen
Plaque d’assemblage
Sierplaat
Trim plate
Frontrahmen
Plaque d’assemblage
Sierplaat
9
4
4
6
See “ELECTRICAL CONNECTIONS.”
Siehe „ELEKTRISCHE ANSCHLÜSSE“.
Référez-vous “RACCORDEMENTS
ELECTRIQUES” .
Zie “ELEKTRISCHE VERBINDINGEN”.
Mounting bolt
Befestigungsschraube
Boulon de montage
Bevestigingsbout
Rubber cushion
Gummipuffer
Amortisseur en
caoutchouc
Rubberdop
Dashboard
Armaturenbrett
Tableau de bord
Dashboard
