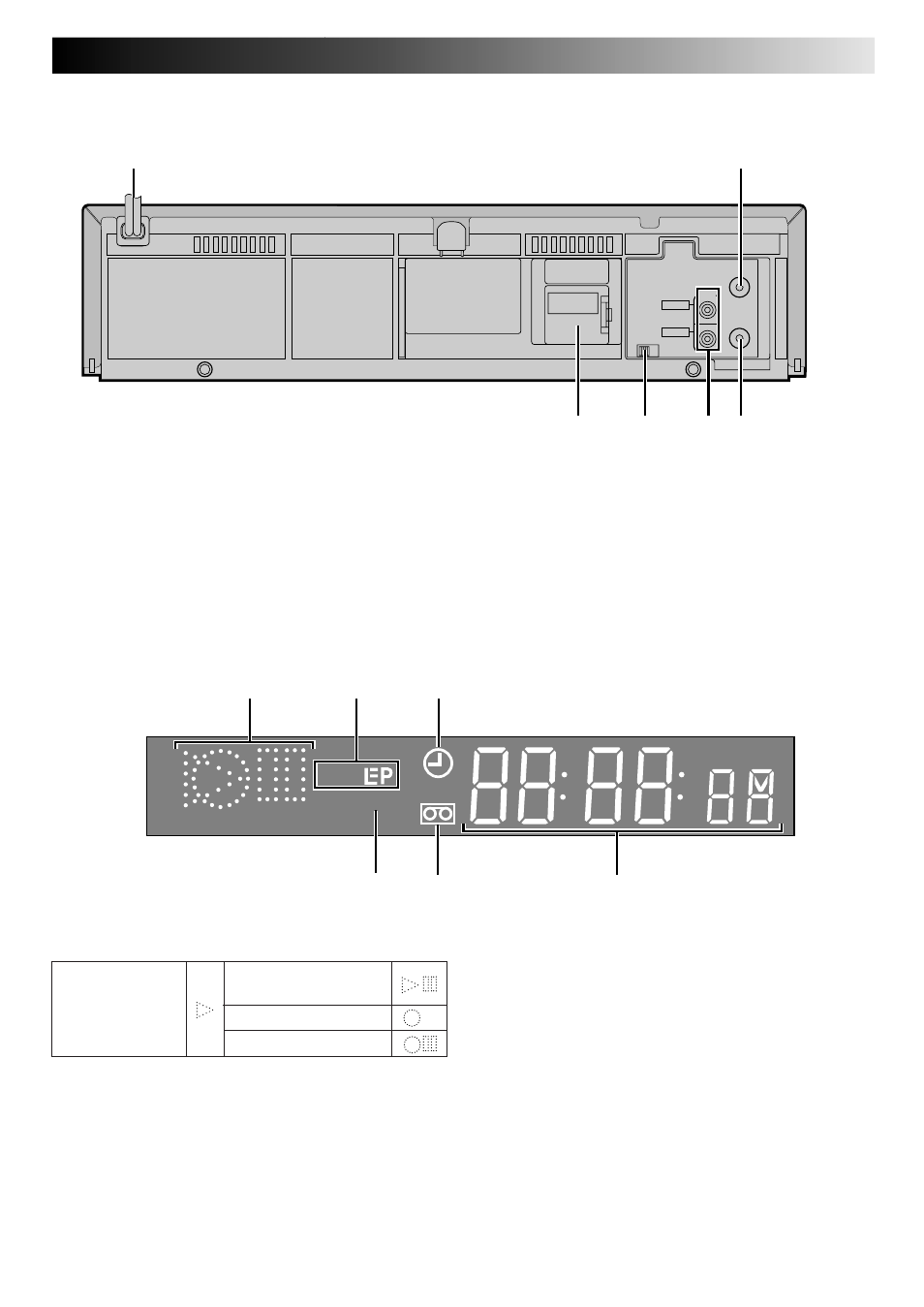

PANEL FRONTAL DE INDICACION

2 Indicadores de la velocidad de la cinta (

੬

p. 13)

3 Indicador de modo de temporización (

੬

p. 23)

4 Indicador de modo de VCR (

੬

p. 19)

5 Marca "cassette colocado"
6 Indicación de canal ["F-1" para modo AUX]

Indicación del contador
Indicación del reloj

VISTA TRASERA

1 Cordón de alimentación (

੬

p. 4)

2 Conector ANT. IN (

੬

p. 4)

3 Compartimiento de la pilla de litio (

੬

p. 4)

4 Conmutador de canal 3 y 4 (

੬

p. 4)

5 Conectores de salida de VIDEO/AUDIO (

੬

p. 27)

6 Conector de salida de RF [RF OUT] (

੬

p. 4)

REPRODUCCION:
BUSQUEDA
PROGRESIVA/
REGRESIVA
VARIABLE:

IMAGEN FIJA:
CAMARA LENTA:

GRABACION:

PAUSA DE GRABACION:

1 Simbolizan las indicaciones de modo

VCR

ANT. IN

RF OUT

CH3

CH4

OUT

AUDIO

VIDEO
