2
KS-AR9004 KS-AR9001D
Altavoz trasero (delantero)
(izquierdo/derecho)

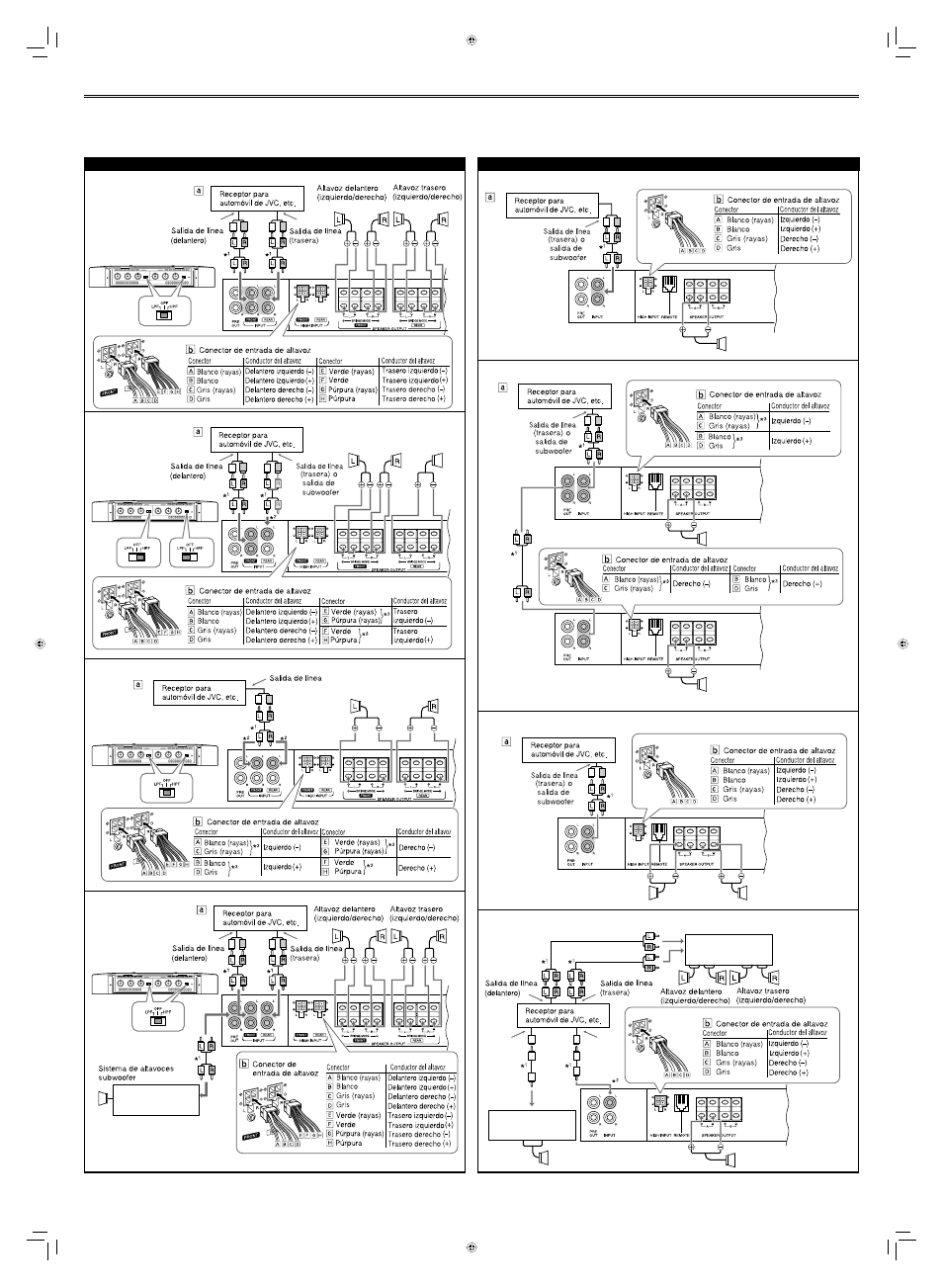

CONEXIONES DE LOS ALTAVOCES
Sistema de 2 altavoces—Bridge Mode (Modo en puente)
Sistema de 4 altavoces—Modo normal
Sistema de 2 altavoces más subwoofer—Bridge Mode (Modo en puente)
Sistema de 4 altavoces más subwoofer (PRE OUT)
Subwoofer
Panel frontal
Panel frontal
Panel frontal
Panel frontal
La conexión varía según el número de altavoces utilizados en su automóvil. Seleccione la
conexión apropiada refiriéndose a los diagramas siguientes.
Antes de la conexión: Todas las piezas deben quedar firmemente conectadas. Si las conexiones
están flojas, por resistencia de contacto, etc., el recalentamiento producido puede provocar accidentes.
Asegure y sujete los cables con una cinta aislante y colóquelos debajo de la alfombra del automóvil.
* 1 No suministrado para esta unidad.
* 2 Asegúrese de conectar la salida de línea del receptor al jack izquierdo (L) de esta unidad.
å Cuando su receptor está equipado con salida de línea, conecte la salida de línea
(a través del receptor) a través de los jacks INPUT de esta unidad.
∫ Si su altavoz no está equipado con salida de línea, conecte el conector del altavoz
(a través del receptor) al terminal HIGH INPUT de esta unidad.
Altavoz trasero (delantero)
(izquierdo/derecho)
Sistema de subwoofer
Sistema de 2 subwoofers (2 amplificadores)
Sistema de 2 subwoofers
Sistema de 4 altavoces más subwoofer—canal 5,1 (3 amplificadores)
Nota
Utilice los subwoofers con
una impedancia de 2 Ω a 8 Ω.
Subwoofer
Subwoofer
Subwoofer
Subwoofer Subwoofer
Nota
Utilice un subwoofer con una impedancia de
1 Ω a 8 Ω.
Nota
Las señales procedentes de los jacks INPUT
se emiten a través de los jacks PRE OUT.
Nota
Las señales procedentes de los
jacks INPUT se emiten a través
de los jacks PRE OUT (mezcladas
desde FRONT y REAR).
* 3 Asegúrese de conectar ambos conductores al conductor del altavoz objetivo.
Amplificador JVC, etc.
(se vende por separado)
Amplificador JVC, etc.
(se vende por separado)
Subwoofer
Salida de
línea
(Centro)
Altavoz central
Salida de
subwoofer
Amplificador JVC, etc.
(se vende por separado)
