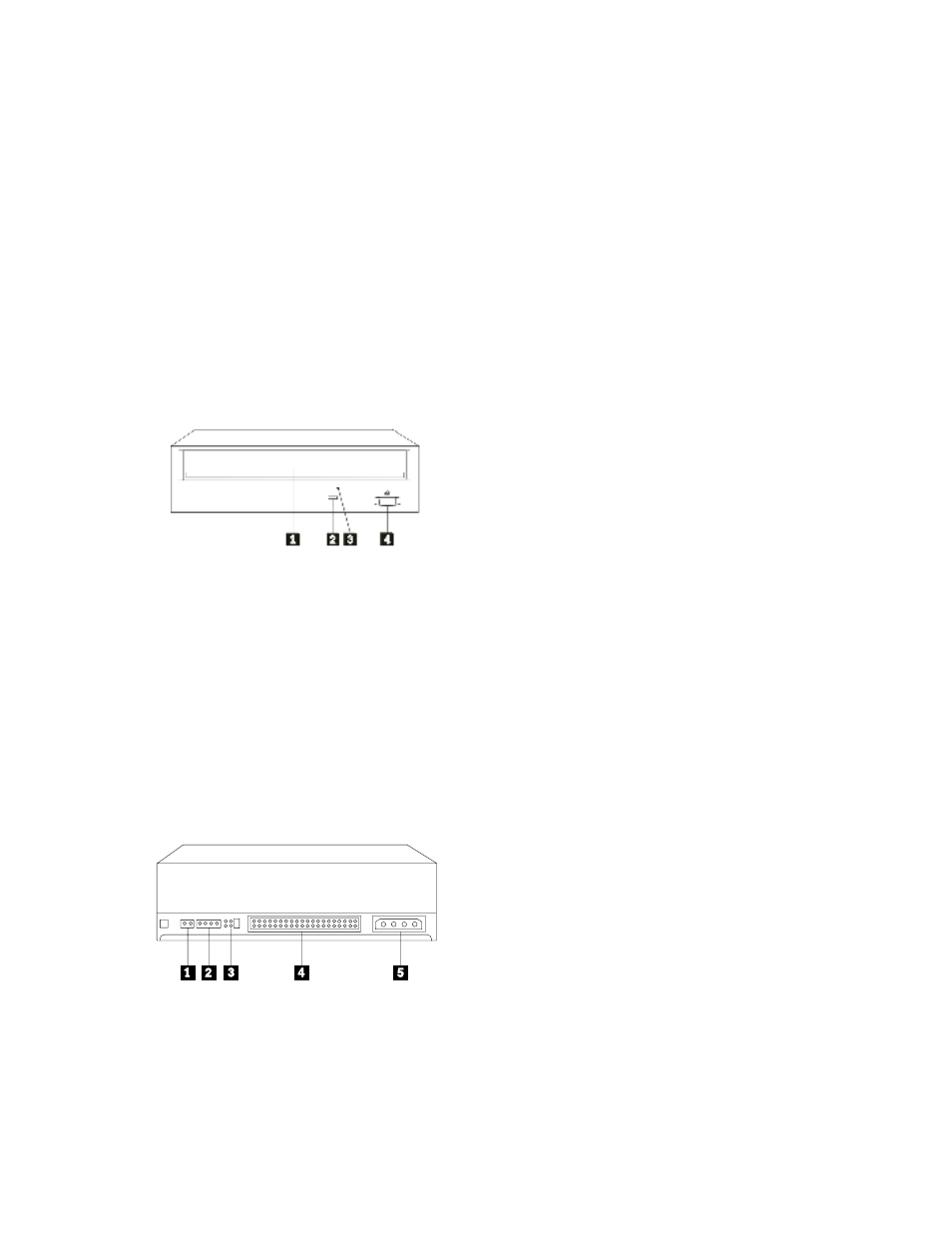

Vista Frontal da Unidade
Consulte as seguintes ilustrações para identificar as peças que podem ser
mencionadas nas instruções de instalação.
1 Bandeja de CD. Utilize esta bandeja para carregar e descarregar um CD.
2 Indicador de ocupado. Esse indicador acende quando a unidade lê, grava
ou reproduz um CD.
3 Orifício de ejeção manual. Esse orifício fornece acesso ao mecanismo de
ejeção para remover um CD da unidade quando os procedimentos normais
não funcionam.
4 Botão Ejetar/Carregar. Quando pressionado, esse botão abre ou fecha a
bandeja de CD.
Vista Posterior da Unidade
Consulte as seguintes ilustrações para identificar as peças que podem ser
mencionadas nas instruções de instalação.
1 Reservado.
2 Conector de saída de áudio. Utilize esse conector para conectar a unidade
de CD-RW a uma placa de som.
3 Pinos de configuração. Esses pinos são utilizados para definir a
configuração da unidade.
