23
PT

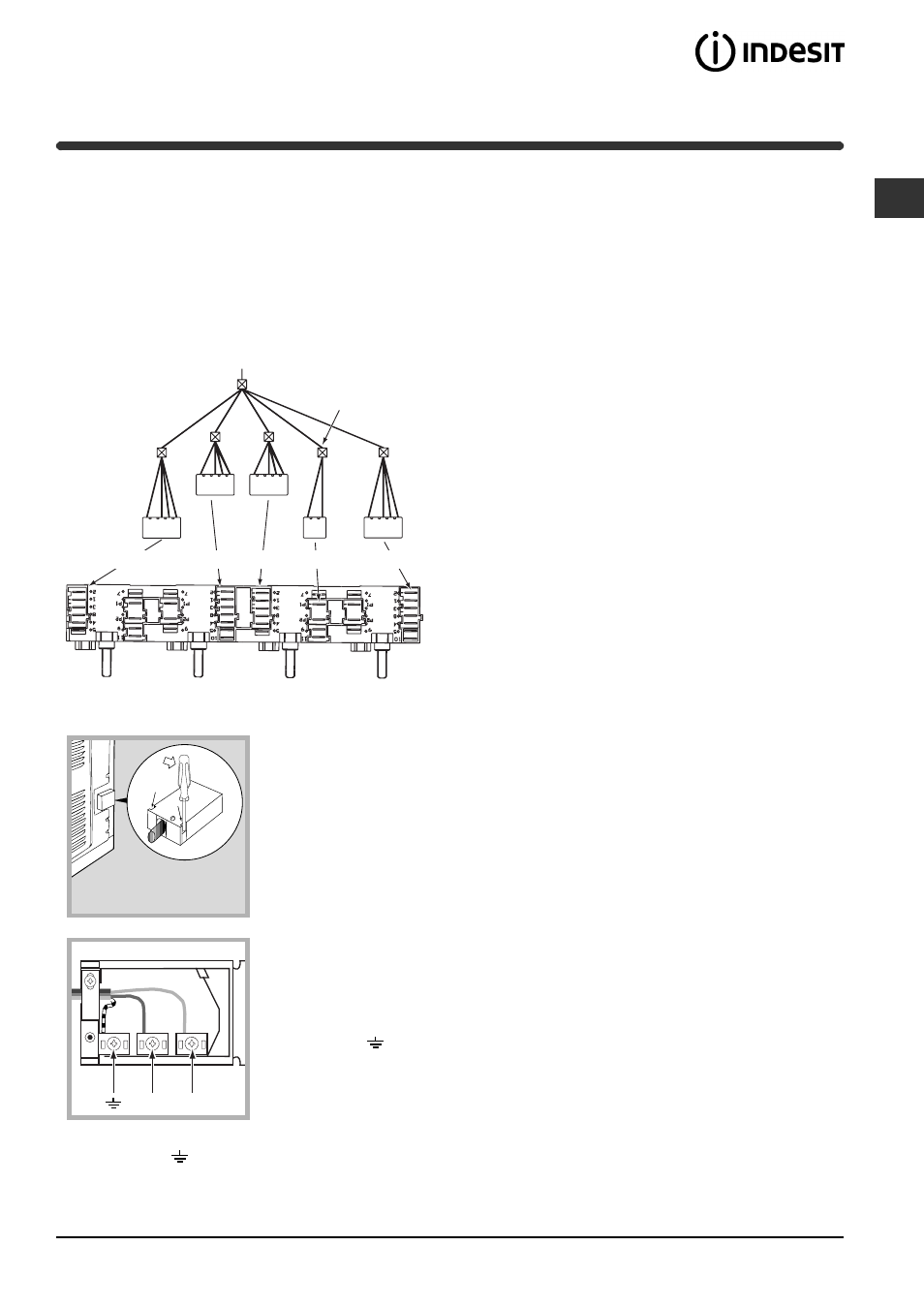

Ligação eléctrica
A ligação eléctrica à rede deve ser realizada no
fogão, que está predisposto para o funcionamento
com corrente alternada, com a tensão e a frequência
indicadas na placa das características (veja a página
seguinte).
A placa será ligada ao fogão mediante uma conexão
para este fim.
BUILT-IN HOB
BUILT-IN COOKER
WHITE RED YELLOW BLUE GREEN
Only on
certain models
Montagem do cabo de fornecimento
1. Para abrir a caixa de
terminais faça alavanca
com uma chave de
parafuso nas linguetas
aos lados da tampa:
puxe e abra a tampa (
veja a figura).
2. Instale o cabo de
alimentação:
desatarraxe o parafuso
do grampo do cabo e
os três parafusos dos
contactos L-N- e, em
seguida, prenda os fios
embaixo das cabeças
dos parafusos a
obedecer as cores: Azul
(N) Castanho (L)
Amarelo-Verde (veja a figura).
3. Prenda o cabo no respectivo grampo.
4. Feche a tampa da caixa dos terminais.
Ligação à rede do cabo de fornecimento eléctrica
Monte no cabo uma ficha em conformidade com as
normas para a carga indicada na placa de
identificação (veja ao lado).
No caso de uma ligação directa à rede, será
necessário interpor, entre o aparelho e a rede, um
interruptor omnipolar com abertura mínima entre os
contactos de 3 mm. na dimensão certa para a carga e
em conformidade com as normas em vigor (a ligação
à terra não deve ser interrompida pelo interruptor). O
cabo de alimentação deve ser colocado de maneira
que em nenhum ponto ultrapasse de 50°C a
temperatura do ambiente.
! O técnico instalador é responsável pela realização
certa da ligação eléctrica e da obediência das regras
de segurança.
Antes de efectuar a ligação, certifique-se que:
• a tomada tenha uma ligação à terra e seja em
conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga
máxima de potência da máquina, indicada na
placa de identificação (veja a seguir);
• a tensão de alimentação seja entre os valores da
placa de identificação (veja a seguir);
• a tomada seja compatível com a tomada do aparelho.
Em caso contrário, substitua a tomada ou a ficha; não
empregue extensões nem tomadas múltiplas.
! Depois de ter instalado o aparelho, o acesso ao
cabo eléctrico e à tomada da corrente deve ser fácil.
! O cabo não deve ser dobrado nem comprimido.
! O cabo deve ser verificado periodicamente e
substituído somente por técnicos autorizados (veja a
Assistência Técnica).
! A empresa exime-se de qualquer responsabilidade
se estas regras não forem obedecidas.
N L
