64
Televisor Insignia NS-37LCD con Pantalla LCD de 37"
www.insignia-products.com

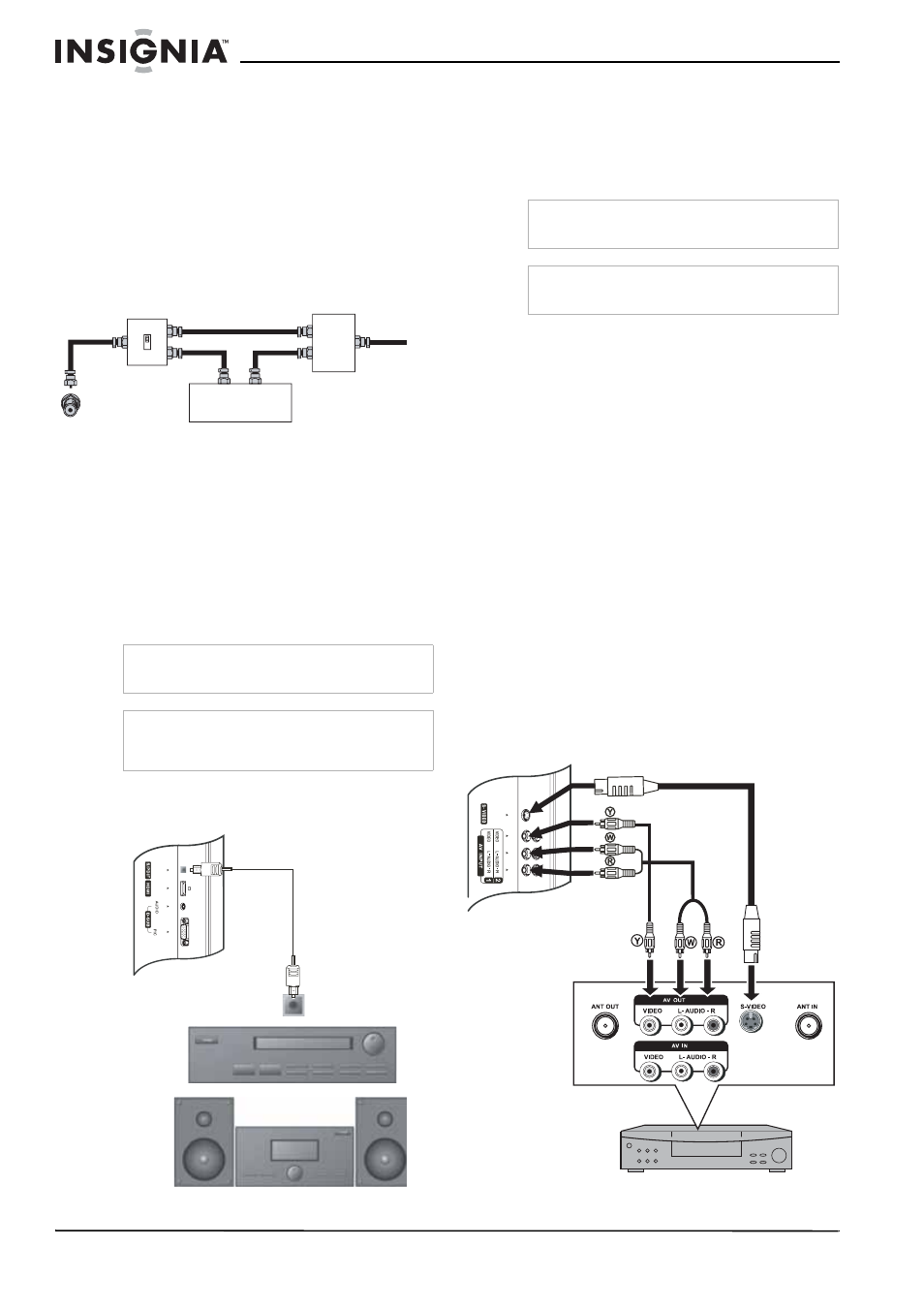

Para conectar TV por cable con una caja
convertidora/decodificadora:
•
Refiérase a la siguiente figura para conectar
una caja convertidora/decodificadora. (El
conmutador de RF y el divisor de señal no se
suministran.)
Mueva el conmutador de RF a la posición A
para ver los canales sin codificación usando
el control remoto de su televisor. Mueva el
conmutador de RF a la posición B para ver
los canales codificados usando el control de
la caja convertidora/decodificadora.
Conexión a un sistema de sonido
Para conectarse a un sistema de sonido:
1 Conecte el cable óptico para S/PDIF en el
conector S/PDIF en la parte posterior de su
televisor.
2 Conecte el otro extremo del cable para
S/PDIF en el conector de entrada S/PDIF en
el sistema de sonido.
Conexión de un VCR
Puede conectar un VCR con un cable de
audio/video estándar o con un cable de S-Video.
El cable de S-Video no incluye el sonido. Si usa
un cable de S-Video, necesitará usar cables de
audio para conectar la salida del sonido.
Para conectarse a un VCR y reproducir una
cinta de video:
1 Conecte el cable de audio/video en los
conectores AUDIO L (Izquierdo), AUDIO R
(Derecho) y VIDEO en la parte posterior de
su televisor.
2 Conecte el otro extremo del cable de
audio/video en los conectores de salida de
audio y video del VCR.
- O -
Conecte los cables de audio cómo se indica
arriba y conecte un extremo de un cable de
S-Video en el conector de S-Video en la
parte posterior de su televisor y el otro
extremo en el conector de S-Video en el
VCR.
3 Encienda su televisor.
4 Presione INPUT (Entrada) repetidamente
para seleccionar Composite1 [Compuesto
1] (o S-Video si conectó el VCR al conector
S-Video).
5 Encienda su VCR.
6 Inserte una cinta de video y presione PLAY
(Reproducir).
Advertencia
Verifique que apague y desconecte su televisor
antes de instalar equipos.
Nota
En el caso de sistema de teatro en casa, use un
cable S/PDIF (óptico) para obtener la capacidad
completa del sonido.
Conmutador de RF
Caja convertidora/decodificadora
de TV por cable
Divisor de señal para dos equipos
Salida Entrada
A
B
TV
Cable S/PDIF
(óptico)
Conector de
ENTRADA S/PDIF
Procesador de
audio
Sistema estéreo
O
Advertencia
Verifique que apague y desconecte su televisor
antes de instalar equipos.
Nota
Para obtener el mejor video, use el conector de
S-Video si su VCR tiene una conexión de S-Video.
O
Cable de S-Video
Cable de audio
Cable de video
Y=amarillo (video)
W=blanco (audio izquierdo)
R=rojo (audio derecho)
TV
VCR
